Серия схем на LM317 была исследована в симуляторе и на испытательном стенде на предмет пригодности в качестве источника тока

Скачать PDF

Другие материалы из основного документа

• Статья «Высококачественный источник тока»

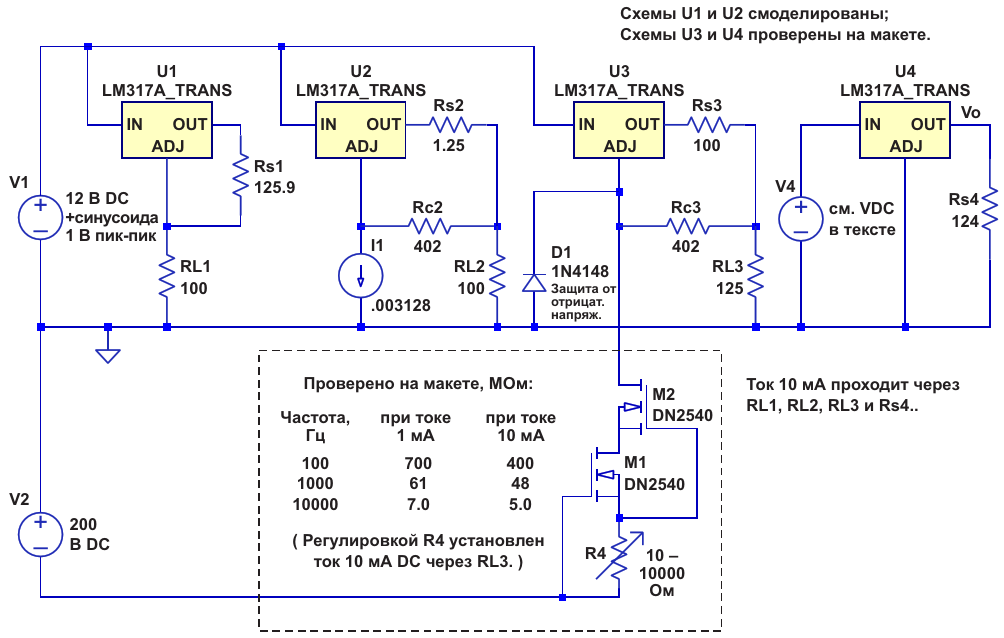

• Рисунок 1. Серия схем на LM317 была исследована в симуляторе и на испытательном стенде на предмет пригодности в качестве источника тока
• Рисунок 2. Пара Дарлингтона Q1/Q2 питает током нагрузку V_LOAD с нулевым сопротивлением. Элементы R2, R5, R4 и C2 обеспечивают устойчивость и должны быть проверены в собранных схемах. Резистор R1 устанавливает минимальное смещение Q1 по постоянному току
• Рисунок 3. Зависимость сопротивлений PSRR в омах от частоты, наблюдаемых со стороны V_LOAD при трех различных значениях постоянного тока. Более высокие значения сопротивления связаны с большей близостью к идеальным источниками тока. Точки на кривых представляют резу
• Рисунок 4. Сопротивления в омах, наблюдаемые со стороны V_LOAD при трех различных постоянных токах. Более высокие значения сопротивления связаны с большей близостью к идеальным источниками тока. Точки на кривых представляют результаты моделирования
• Рисунок 5. Частотная зависимость полной проходной проводимости от V_IN до V_LOAD. Целевое значение - 1.0000. Точки на кривых представляют результаты моделирования
