Использование лестницы резисторов и аналогового коммутатора, например, TMUX1204, для выбора различных узлов лестницы с целью получения заданных значений опорного напряжения

Скачать PDF

Другие материалы из основного документа

• Статья «Адаптивное разрешение для АЦП»
• Рисунок 1. Пример зависимости напряжения на дросселе от времени для схемы, измеряющей напряжение на дросселе при подаче ступенчатого напряжения через последовательный резистор. Обратите внимание на плоский характер кривой после 3 секунд, увеличивающий относительную
• Рисунок 2. Изменение адаптивного разрешения при использовании внутреннего АЦП ATmega328P с опорным напряжением V_CC 5 В или внутренним опорным напряжением 1.1 В
• Рисунок 3. Этот код непрерывно считывает данные с АЦП, подключенного к аналоговому выводу A0. Если напряжение на выводе A0 меньше 1.1 В, опорное напряжение АЦП переключается на 1.1 В. Если напряжение на выводе A0 больше 1.1 В, опорное напряжение АЦП переключается на
• Рисунок 4. Использование внешнего ЦАП (MAX5362), управляемого Arduino Nano, для получения большего количества опорных уровней
• Рисунок 5. Использование выхода ШИМ Arduino Nano и фильтра нижних частот для получения необходимого опорного напряжения

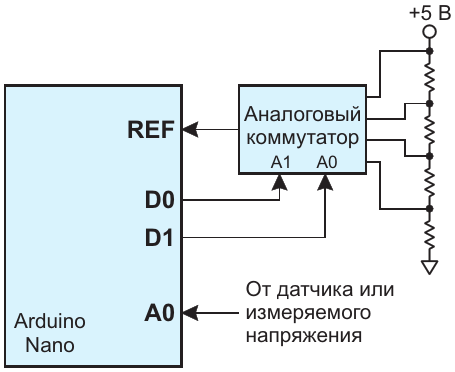

• Рисунок 6. Использование лестницы резисторов и аналогового коммутатора, например, TMUX1204, для выбора различных узлов лестницы с целью получения заданных значений опорного напряжения
