Два независимых регулятора тока. Значения токов I_SUB программируются и часто реализуются с помощью ШИМ. Диоды, подключенные к выводам ADJ, защищают микросхемы LM во время запуска. Развязывающие конденсаторы по питанию емкостью 0.1 мкФ для микро

Авторы	Christopher Paul
Основной документ	Статья «Повышение точности программируемых источников питания на основе регуляторов LM317 и LM337»
Описание	Рисунок 2
Формат / Размер файла	PDF / 23 Кб
Язык документа	русский

Компактные и мощные DC/DC-преобразователи MEAN WELL серии RQB со склада КОМПЭЛ

Другие материалы из основного документа

Статья «Повышение точности программируемых источников питания на основе регуляторов LM317 и LM337»

Рисунок 1. Два независимых источника тока: один для нагрузок, привязанных к более отрицательному напряжению, а другой - к более положительному. Источники тока I_SUB управляют величинами токов, подаваемых в нагрузки

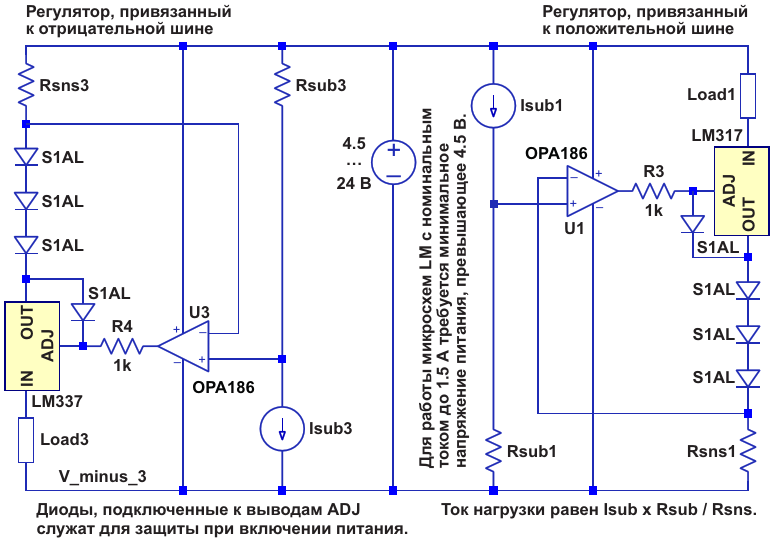

Рисунок 2. Два независимых регулятора тока. Значения токов I_SUB программируются и часто реализуются с помощью ШИМ. Диоды, подключенные к выводам ADJ, защищают микросхемы LM во время запуска. Развязывающие конденсаторы по питанию емкостью 0.1 мкФ для микро
Рисунок 3. Замена диодов, подключенных к выводам ADJ, на полевые транзисторы обеспечивает защиту микросхем LM при запуске
