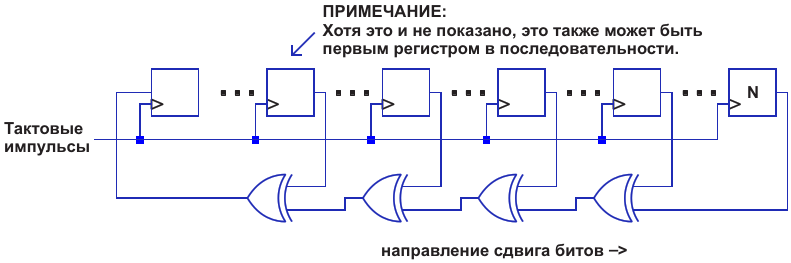

Общий вид генератора MLS. В справочнике приведена таблица с 2-5 конкретными отводами для регистров длиной от N = 2 до 32 для создания повторяющихся последовательностей длиной 2^N-1. При инициализации регистра хотя бы один бит должен иметь ненуле
