Новое решение ON Semiconductor для защиты от электростатических разрядов разработано для сохранения целостности сигнала в высокоскоростных приложениях

ON Semiconductor выпустила устройство комплексной защиты от электростатического разряда, которое может использоваться в ноутбуках, планшетных ПК и внешних устройствах хранения данных. Новые микросхемы ESD7004 специально разработаны для сохранения целостности сигнала в высокоскоростных приложениях, таких как интерфейсы USB 3.0 (5 Гбит/с) и ESATA (до 6 Гбит/с). Устройства прорывают промышленный барьер, предлагая ультранизкую емкость 0.4 пФ (между выводами и «землей») и обеспечивая при этом крайне низкое напряжение фиксации.

Так как скорость новых интерфейсов превышает 5 Гбит/с, емкость в несколько десятых пикофарады может оказать большое влияние на целостность передаваемых данных. Снижая емкости до 0.4 пФ (0.5 пФ макс.), устройства ESD7004 предлагают решение для защиты от электростатических зарядов, которое практически не влияет на глазковую диаграмму интерфейсов USB 3.0 (при скорости 5 Гбит/с) и ESATA (6 Гбит/с). Кроме того, уровень потерь, вносимых устройством, менее 1 дБ на частоте 8 ГГц при измерении параметра S21, что обеспечивает незначительное влияние на высокоскоростную передачу данных.

Используя запатентованную ON Semiconductor инновационную технологию изоляции, приборы ESD7004 имеют очень низкие фиксирующие напряжения и высокую скорость срабатывания при электростатическом разряде. Эти устройства отличаются фиксирующим напряжением от 11.4 В и ниже при тестировании методом импульса линии передачи (TLP) ±8 А, что обеспечивает безопасность микросхем малого размера с низким допуском по напряжению, типичных для высокоскоростных передающих линий. Защита до 15 кВ контактного разряда в соответствии с МЭК 61000-4-2 и низкое динамическое сопротивление во время электростатического разряда гарантируют, что наиболее чувствительные микросхемы будут в безопасности.

Упаковка и доступность

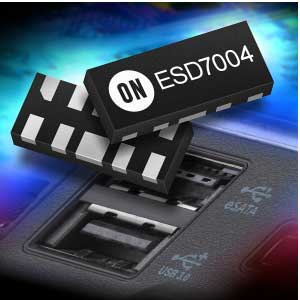

ESD7004 поставляются в распространенных 10-контактных корпусах uDFN с габаритами 2.5 × 1.0 × 0.5 мм, которые объединяют 4 линии с топологией выводов flow-through («сквозной поток»), что позволяет упростить разводку печатной платы для снижения общего импеданса. Стоимость устройств составляет $0.097 за штуку в партиях по 10,000 единиц.

Особенности

• Низкая емкость (0.2 пФ тип., межвыводная)
• Соответствие IEC 61000-4-2 (±15 кВ, контактный разряд)
• Не содержат свинца
• Низкое фиксирующее напряжение

Применения

• USB 3.0
• HDMI
• Display Port
• MDDI
• eSATA
