Analog Devices представила микросхему ADP5037 с двумя импульсными и двумя линейными стабилизаторами

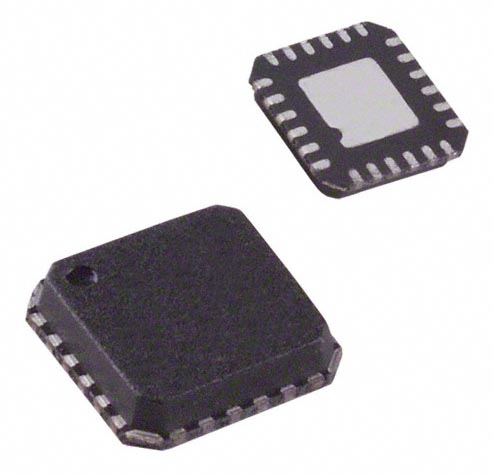

Компания Analog Devices представила микросхему ADP5037 с двумя импульсными (Buck) и двумя линейными стабилизаторами (LDO). Для уменьшения места, занимаемого на печатной плате, микросхема выполнена в 24-выводном LFCSP корпусе размером 4 × 4 мм.

Импульсные стабилизаторы работают в непрерывном режиме принудительной широтно-импульсной модуляции (ШИМ), в котором поддерживается наименьший уровень пульсаций. Так же они могут работать, автоматически переключаясь между режимом ШИМ и режимом пониженного энергопотребления для достижения максимального КПД при небольших нагрузках (менее 100 мА).

Каждый импульсный стабилизатор работает с нагрузкой 800 мА, а линейные стабилизаторы – с нагрузкой 300 мА. Импульсные стабилизаторы работают от входного напряжения от 2.3 до 5.5 В, линейный стабилизатор работает в диапазоне входного напряжения от 1.7 до 5.5 В. Выходные напряжения могут быть фиксированными или задаваться внешними компонентами.

Достоинствами ADP5037 являются малые значения напряжения шума на выходе, высокий коэффициент подавления нестабильности напряжения на выходе линейных стабилизаторов и малый ток собственного потребления.

Встроенная схема «мягкого старта» полностью исключает всплески тока и напряжения при включении.

ADP5037 имеет функции защиты от перенапряжения, короткого замыкания, перегрева и отключения при превышении входного напряжения.

Кроме этого, компания Analog Devices предлагает библиотеку SPICE-моделей и символов для принципиальных схем и шаблонов посадочных мест для разводки плат, совместимую с большинством САПР.

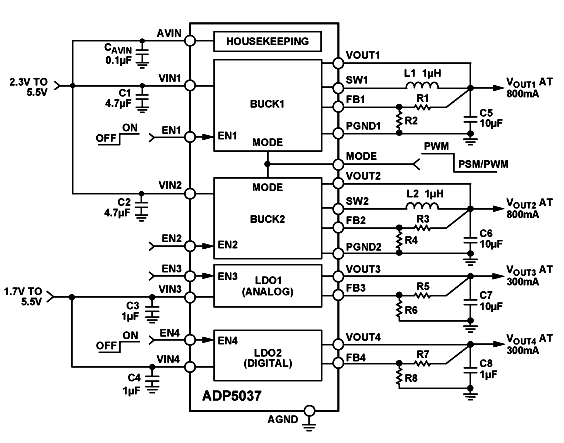

Типовая схема включения ADP5037

Основные технические параметры

• диапазон входных напряжений: 2.3 … 5.5 В
• диапазон выходных напряжений импульсных стабилизаторов: 0.8 … 3.8 В
• диапазон выходных напряжений линейного стабилизатора: 0.8 … 4.75 В
• максимальный ток выхода импульсных стабилизаторов: 0.8 А
• максимальный ток выхода линейных стабилизаторов: 0.3 А
• точность напряжения на выходе, максимальная: 3.0%
• коэффициент подавления нестабильности напряжения (LDO): 60 дБ
• падение напряжения в линейном стабилизаторе: 100 мВ
• диапазон рабочих температур: –40 … +125° С
• корпус: 4 × 4 мм 24-LFCSP
