Новое семейство цифровых сигнальных контроллеров dsPIC33 “GS” позволяет реализовать полное цифровое управление в чувствительных к стоимости приложениях преобразования электрической энергии
Компания Microchip сообщила о пополнении своего семейства dsPIC33 “GS” цифровых сигнальных контроллеров. В состав вошли устройства серии dsPIC33FJ09GS302. Эта серия цифровых сигнальных контроллеров разработана специально для применения в приложениях, где требуется дешевая реализация цифрового управления процессом преобразования электрической энергии. Кроме того, представленные контроллеры имеют новые функции при одновременном снижении энергопотребления, которые позволяют увеличить эффективность AC-DC, DC-DC источников питания, источников питания для светодиодов и ксеноновых ламп, солнечных инверторов и других приложений.

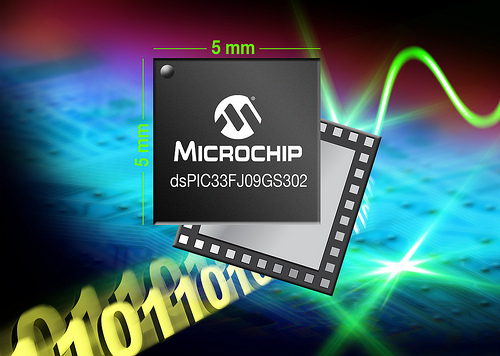

Пять представителей серии dsPIC33FJ09GS302 оптимизированы для приложений цифрового управления питанием за счет включения высокоскоростного АЦП, ядра обработки сигналов с нулевым временем ожидания и гибких ШИМ с высоким разрешением. Эта периферия интегрирована с целью организации потокового взаимодействия, при котором время выполнения циклов управления и регулирования сводится к суб-микросекундному диапазону. К другим ключевым особенностям этого семейства можно отнести встроенные rail-to-rail аналоговые компараторы с программируемым гистерезисом и управляемые по шине PMBus источники тока, что позволяет сократить количество внешних компонентов. Это первые сигнальные контроллеры, имеющие самое минимальное рассеивание мощности в сравнении с другими представителями семейства “GS”, и это первые контроллеры, доступные в 20-выводном корпусе SSOP и миниатюрном 36-выводном корпусе VTLA с размерами 5 × 5 мм.

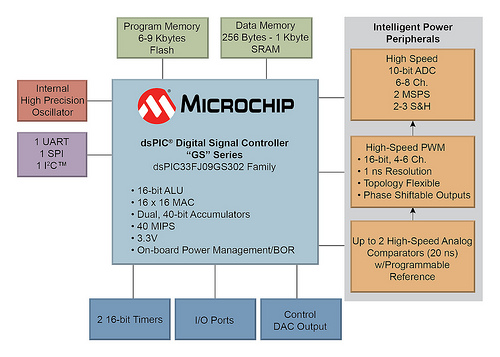

Основные характеристики и преимущества цифровых сигнальных контроллеров dsPIC33FJ09GS302:
- CPU:
- производительность до 40 MIPS;
- аппаратное умножение, деление;
- набор оптимизированных инструкций Си компилятора;
- система:
- встроенный осциллятор и схема фазовой автоподстройки;
- встроенный LDO регулятор напряжения;
- поддержка интерфейса JTAG;
- система мониторинга тактовой частоты;
- сторожевой таймер с отдельным осциллятором;
- модуль высокоскоростных ШИМ:
- три пары ШИМ выходов;
- установка «мертового» времени для нарастающего и спадающего фронта;
- разрешение 1.4 нс для «мертвого» времени, смещения фазы и частоты;
- множество поддерживаемых режимов работы ШИМ;
- поддержка изменения частоты, коэффициента заполнения и сдвига фазы «на-лету»;
- аналоговая периферия:
- два аналоговых компаратора;
- 10-битный ЦАП для каждого компаратора;
- вывод микроконтроллера с выходом ЦАП;
- 8-канальный 10-битный АЦП со скоростью преобразования 2 млн. выборок в секунду;
- цифровая периферия и коммуникационные интерфейсы:
- модуль UART с поддержкой LIN и IrDA;
- интерфейс SPI с буфером FIFO;
- интерфейс I²C;
- два 16-битных таймера;
- вход захвата и выход сравнения / ШИМ;
- до 21 линий ввода/вывода общего назначения;
- напряжение питания 3.0 – 3.6 В.
В связи с выпуском новых контроллеров компания также анонсировала стартовый набор MPLAB Starter Kit for Digital Power (DM330017), в состав которого входит повышающий и понижающий преобразователи с программируемой нагрузкой для каждого, ЖК дисплей для отображения основных параметров системы (напряжение, ток, температура и ошибки). Встроенный отладчик/программатор с USB интерфейсом позволяет упростить процесс разработки и отладки.
Все пять цифровых сигнальных контроллеров серии dsPIC33FJ09GS302 доступны для заказа.
