Texas Instruments пополнила семейство SoC для многофазных интеллектуальных электросчетчиков

Новая серия устройств в семействе высокоинтегрированных систем-на-кристалле для многофазных интеллектуальных приборов учета электроэнергии предоставляет самую высокую в своем классе точность, больший объем встроенной памяти и усовершенствованные функции защиты от несанкционированного доступа

Компания Texas Instruments, ведущий новатор в области рационального использования энергии и решений для интеллектуальных энергосетей, на выставке DistribuTECH 2013 анонсировала 60 новых полностью интегрированных систем-на-кристалле (SoC) для интеллектуальных счетчиков электроэнергии. Устройства серии MSP430F677x могут достичь или превзойти точность измерения электроэнергии, которая устанавливается глобальными нормативными требованиями для многофазных интеллектуальных приборов учета, включая стандарты IEC 62053-22 и ANSI C12.20 Class 0.2. Кроме того, большой объем встроенной памяти позволяет реализовать более сложные функции измерений, а усовершенствованные функции защиты от несанкционированного доступа помогут энергетическим компаниям предотвратить кражу электроэнергии и несанкционированные манипуляции с электросчетчиком.

Высокая точность измерений достигается за счет интегрированного усовершенствованного аналогового интерфейса, в который входит до семи 24-битных сигма-дельта АЦП с высокой точностью во всем динамическом диапазоне 2000:1 входного тока при температуре –40°С - +85°С. Имея в своем распоряжении Flash-память  объемом 512 Кбайт и ОЗУ 32 Кбайт, разработчики могут реализовать дополнительные функции, например, динамическую тарификацию в зависимости от времени суток, большой буфер для интервальных данных, форматирование данных по протоколу DLMS/COSEM и стеки проводных и беспроводных коммуникационных протоколов.

Отличительные особенности:

• увеличенный объем встроенной памяти позволит разрабатывать приложения с поддержкой проводных и беспроводных коммуникационных интерфейсов, включая ZigBee, wM-Bus, PRIME, G3-PLC и RF mesh сети;
• шесть программируемых коммуникационных портов, на основе которых можно организовать до 4 портов UART, до 6 портов SPI или до 2 портов I²C;
• интегрированный драйвер ЖК индикатора поддерживает работу с 320-сегментными ЖК индикаторами, что позволит отображать больше данных и обеспечивает расширенную языковую поддержку;
• встроенный аппаратный модуль 128-битного шифрования AES позволит реализовать защищенный обмен данными по коммуникационным интерфейсам;
• точность лучше 0.1% во всем динамическом диапазоне (2000:1) фазового тока;
• поддержка различных датчиков, включая трансформаторы тока, кольца Роговского или шунты;
• механизм цифровой коррекции фазы при использовании трансформатора тока;
• температурная компенсация измерений;
• частотный диапазон сети 40 Гц – 70 Гц;
• часы реального времени с парольной защитой, механизмом калибровки смещения осциллятора и температурной компенсации;
• интегрированные модули безопасности;
• высокопроизводительный процессор с рабочей частотой 25 МГц;
• до 7 независимых 24-битных сигма-дельта АЦП с дифференциальными входами;
• системный 10-битный АЦП с каналами для температурного датчика и измерения напряжения питания;
• несколько режимов пониженного энергопотребления;
• широкий диапазон напряжения питания 1.8 – 3.6 В;
• полная поддержка разработчиков, включая оценочные модули, указания по применению и метрологические библиотеки.

Для защиты компаний-поставщиков электроэнергии от воровства электроэнергии и незаконных манипуляций с прибором учета электроэнергии система-на-кристалле снабжена несколькими передовыми системами. Например, выделенные выводы микросхемы связаны с механизмом определения несанкционированного доступа на основе часов реального времени для записи метки времени. Модуль аппаратного ускорения 128-битного AES шифрования значительно ускоряет процесс шифрования данных, по сравнению с традиционной программной реализацией, что улучшает общую безопасность, производительность и снижает энергопотребление.

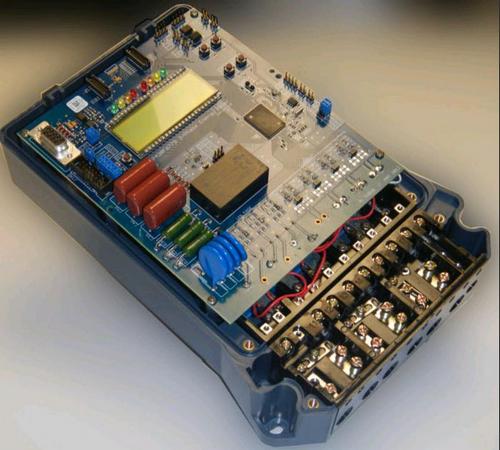

Разработка приложений на MSP430F677x за счет программной поддержки будет достаточно быстрой и доступной. В бесплатной библиотеке MSP430 Energy Library код выполняет все вычисления по потребляемой электроэнергии и мощности, необходимые для многофазного ANSI/IEC-сертифицированного счетчика. Данная библиотека совместно с оценочным модулем EVM430-F6779 является отправной точкой для разработчиков интеллектуальных приборов учета электроэнергии.
