Maxim Integrated создала цифровые преобразователи напряжения термопары с интерфейсом 1-Wire

Преобразователи компании Maxim содержат полный набор узлов, необходимых для высокоточного преобразования напряжения термопары в цифровую форму

Компания Maxim Integrated Products сообщила, что готова начать поставки первых образцов микросхем MAX31850/MAX31851. Приборы предназначены для измерения напряжения термопары, компенсации холодного спая и преобразования окончательного результата измерения в цифровую форму с передачей его по однопроводному интерфейсу 1-Wire. Устройство интегрирует все функции, необходимые для преобразования напряжения термопары в цифровую форму и обеспечивает точность измерения ±2.0 °C (без учета нелинейности термопары). Интерфейс 1-Wire существенно упрощает кабельную разводку, позволяя многочисленным датчикам по единственной линии получать питание и обмениваться информацией. Заменив большое количество дискретных компонентов микросхемами MAX31850 или MAX31851, разработчики смогут создавать точные средства измерения температуры для медицинских и промышленных приложений, а также для систем солнечной энергетики.

Вследствие малой величины выходных напряжений термопар и необходимости компенсации холодного спая для получения достоверных результатов, дискретизация сигналов термопары может быть непростой задачей. MAX31850 и MAX31851 стали первыми в отрасли приборами, объединившими на одном кристалле дискретный АЦП, высокоточный источник опорного напряжения, датчик температуры для компенсации холодного спая и интерфейс 1-Wire. Универсальные преобразователи могут работать с разными типами термопар, упрощая разработку системы и снижая ее стоимость и сокращая номенклатуру компонентов. MAX31850/MAX31851 способны определять обрыв или короткое замыкание термопары, исключая возможность получения некорректных показаний и предупреждая отказы системы. Статус состояния термопары в любой момент может быть прочитан микроконтроллером.

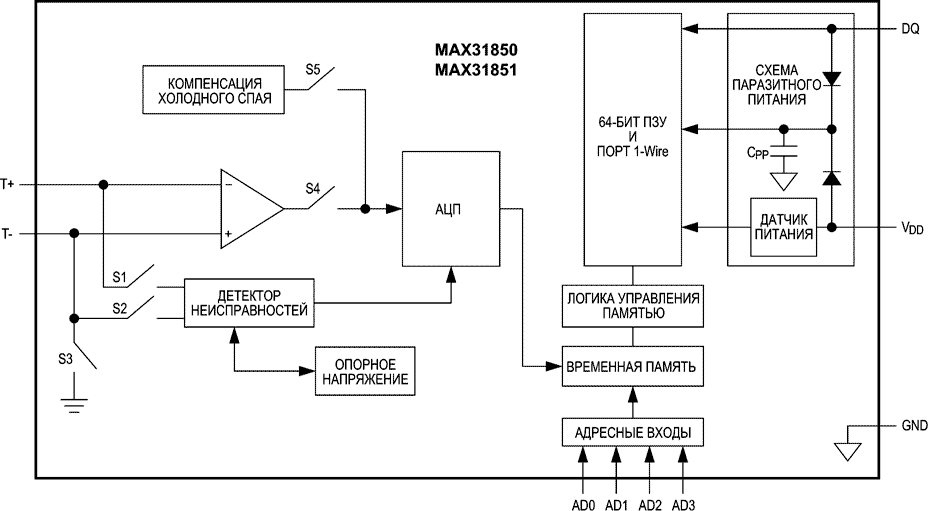

Блок-схема MAX31850/MAX31851

Ключевые преимущества

• Высокая степень интеграции и высокая точность: погрешность преобразователей, на одном кристалле которых объединено множество функций, достигает ±2.0 °C

• Простота использования: интерфейс 1-Wire позволяет подключить большое количество устройств к одной коммуникационной шине. С помощью четырех отдельных адресных выводов можно однозначно идентифицировать 16 датчиков.

• Универсальность: MAX31850 выпускаются в версиях для термопар K, J, N, T или E типов, а MAX31851 – для термопар типов R и S.

Доступность, цена, температурный диапазон

• Выпускаются в 10-выводных корпусах TDFN с вскрытым теплоотводящим основанием (3 × 4 × 0.75 мм).

• Все параметры приведены для диапазона рабочих температур –40 °C … +125 °C.

• Цены для партий от 1000 приборов начинаются с $3.10 за одну микросхему.
