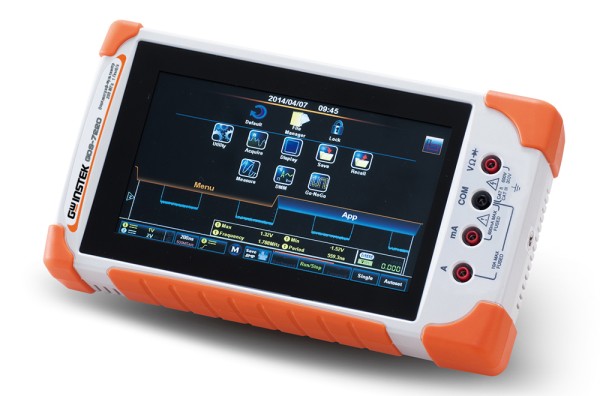

Компания GW Instek представляет серию GDS-7200 и GDS-7300 (6 моделей ) портативных осциллографов-мультиметров с емкостным сенсорным экраном. Комбинация 2-х функций в компактном приборе, их утонченный дизайн и современный конструктив, а также функциональные особенности расширяют сферы возможного применения скопметров. Новинки органично дополняют линейки осциллографов предыдущих лабораторных серий GDS-72000 и GDS-73000. Новые серии портативных осциллографов GDS-7200 и GDS-7300 содержат по три модели с полосами частот: 70/ 100/ 200 МГц (соответственно) в 2-х канальном исполнении. Максимальная частота дискретизации входного сигнала составляет 1 ГГц, длина памяти на канал - 5 МБ (для GDS-7300) и 1 МБ (серия GDS-7200). В арсенале измерительных ресурсов новинок: автоматические и курсорные измерения параметров сигналов, стандартные математически функции в различных каналах (включая режим БПФ). Синхронизация сигнала осуществляется по уровню, по условиям длительности импульса, ТВ-сигналом. Имеется возможность попеременной синхронизации.
Новинки оснащены сенсорным емкостным ЖК-дисплеем (диагональ 17.8 см) с поддержкой технологии multi-touch (мультитач). Эта функция сенсорного экрана, осуществляющая одновременное определение координат двух и более точек касания, позволяет применять жесты многозадачности для управления дисплейной информацией прибора (меню, настройки). Их можно использовать для быстрого выполнения некоторых действий: открытие меню, возврат на главную страницу, навигация в структуре меню, регулировка уровня синхронизации, перемещение точки запуска развертки с помощью одно-, 2-х и 3-х пальцевых жестов. Пользователю доступны манипуляции: скольжение, прокрутка (медленно/быстро), щипок, перетаскивание, листание и пр., что позволяет применять привычные жесты многозначности для быстрого перемещения или масштабирования сигналов, установки маркера синхронизации и др.
Благодаря встроенному сенсору выбор ориентации экрана «вертикально/ горизонтально» происходит автоматически, в зависимости от пространственного расположения прибора. Формат отображения “Книга” или “Альбом” позволяет в зависимости от задач анализа сигнала не только максимально полно отобразить захваченную осциллограмму, но и применить к ней ресурсы автоматических измерений и математических функций.
Максимальная глубина встроенной памяти - до 5 МБ (серия GDS-7300), позволяет захватывать и диагностировать сигналы большой длительности и сложной формы, без потери информации и пропусков событий. Высокая скорость оцифровки и сбора информации в сочетании с глубиной памяти позволяет захватывать как медленные переходные процессы, так и кратковременные выбросы напряжения и глитчи.
Встроенный мультиметр на 50.000 отсчетов (GDS-7300) или 5.000 отсчетов (GDS-7200) поможет инженеру провести измерение электрических параметров испытываемого устройства, таких, как постоянное и переменное напряжение/ сила тока, сопротивление и полярность диодов. Программно-аппаратная реализация новинок позволит выполнить анализ различных процессов: температурные измерения, построение графиков тренда на основе любых измеренных параметров. Для выполнения многозадачных приложений экран прибора позволяет использовать функции измерений «Мультиметр» одновременно с режимом осциллографа.
Наличие функции цифрового регистратора реального времени в осциллографах GDS-7300/-7200, с записью всех данных о каждой точке осциллограммы, позволяет записывать сигналы в течении длительного времени. Память регистратора вмещает 30.000 осциллограмм. Для ускорения поиска проблем при отладке электронных устройств входные сигналы могут быть записаны, а потом воспроизведены с целью выявления периодических сбоев/ошибок.
Внутреннее программное обеспечение осциллографа дополнено полезным функциями, среди которых:
- Продвинутый инженерный калькулятор, который поможет инженерам проверять параметры во время испытательного теста или измерительного процесса;
- встроенный справочник с обширной библиотекой типов цветовой маркировки сопротивлений и их номиналов, что позволяет быстро идентифицировать радиодеталь, определить тип и номинальные параметры измеряемого резистора;
- калькулятор аттенюаторов - для расчета затухания и определения типа необходимого аттенюатора в цепи или в тракте РЭА.
Осциллографы имеют встроенную flash-память для сохранения до 20 профилей настроек и до 20 осциллограмм. Наличие интерфейса Mini-USB с поддержкой удобной функции OTG (On-The-Go) позволяет оперативно передавать полученные данные с осциллографа на смартфон или планшет напрямую, без необходимости подключения ПК. Для дистанционного управления осциллографом в открытом доступе имеется программное обеспечение OpenWave, а так же набор команд SCPI.
Автономную работу прибора обеспечивает встроенный энергоемкий аккумулятор (Li-polymer) емкостью 6100 мАч, напряжением 7.4 В. Непрерывное время работы прибора в полевых условиях до следующей подзарядки составляет до 4-х часов.
Параметры |
GDS-7307
|
GDS-7310
|
GDS-7320
|
GDS-7207
|
GDS-7210
|
GDS-7220
|
Число каналов
|
2
|
|||||
Полоса пропускания
|
70 МГц
|
100 МГц
|
200 МГц
|
70 МГц
|
100 МГц
|
200 МГц
|
Дискретизация
|
1 ГГц
|
|||||
Память
|
5 МБ/кан
|
1 МБ/кан
|
||||
Регистратор
|
30 000 осциллограмм
|
|||||
Режим «Мультиметр»
|
||||||
Индикация
|
50000 отсчетов
|
5000 отсчетов
|
||||
Виды измерений
|
Пост./пер. напряжение, пост./пер. ток,
сопротивление, тест диодов, прозвонка цепи, температура (°С) |
Пост./пер. напряжение, пост./пер. ток,
сопротивление, тест диодов, прозвонка цепи |
||||
Защита
|
кат. II 600 Вскз, кат. III 300 Вскз
|
|||||
Габариты
|
24 × 14 × 6 см
|
|||||
Масса
|
1.5 кг
|
