Linear Technology анонсировала новый микромодуль LTM2887 семейства μModule – 6-канальный изолятор цифровых интерфейсов SPI или I2C с двумя изолированными шинами питания, предназначенный для низковольтных компонентов, включая новейшие сигнальные процессоры и микроконтроллеры. Две регулируемые шины питания с хорошей стабилизацией (до 5 В) могут через изолирующий барьер отдавать в нагрузку ток более 100 мА с КПД до 62%. Напряжения могут регулироваться до очень низких значений – 0.6 В для вспомогательного питания и до 1.8 В на шине цифрового питания интерфейсов SPI. В каждом источнике питания предусмотрены выводы для точной установки порогов ограничения тока и программирования выходных напряжений с помощью внешних резисторов.
Потенциал земли в промышленных системах может существенно изменяться, часто превышая допустимые значения и нарушая обмен данным, или даже выводя из строя компоненты. LTM2887 разрывает петлю земли, электрически изолируя интерфейс логического уровня с каждой стороны внутреннего изолирующего барьера. Этот барьер с индуктивной связью выдерживает очень высокие дифференциальные напряжения на шине земли – до 2500 В с.к.з.
Встроенный DC/DC преобразователь с низким уровнем электромагнитных излучений обеспечивает изолированным питанием как сам модуль LTM2887, так и внешние коммуникационные интерфейсы и выходные шины. Отдельный вывод питания логических цепей дает возможность напрямую подключать низковольтные микроконтроллеры с рабочим напряжением от 1.62 В, а вывод ON позволяет останавливать устройство, переводя его в режим с потреблением тока менее 10 мкА. LTM2887 обеспечивают бесперебойную связь в условиях синфазных помех со скоростью нарастания более 30 кВ/мкс и гарантируют надежную защиту от электростатических разрядов напряжением до ±10 кВ (при воздействии модели человеческого тела).
LTM2887 выпускается с двумя вариантами коммуникационных интерфейсов. Модуль LTM2887-I предназначен для изоляции интерфейса I2C, работающего на скорости до 400 кГц, с двунаправленной линией последовательного обмена данными (SDA) и линией синхронизации (SCL), и, кроме того, может дополнительно изолировать три логических КМОП сигнала с частотой до 10 МГц. LTM2887-S совместим с SPI и имеет 6 КМОП коммуникационных каналов с цифровой изоляцией. Все каналы работают на частотах до 10 МГц и состоят из трех сигналов прямого направления (CS, SCK и SDI) и трех сигналов обратного направления (SDO, DO1 и DO2). В конфигурации для обмена по интерфейсу SPI максимальная частота синхронизации составляет 8 МГц при однонаправленном обмене и 4 МГц в двунаправленном режиме.
 |

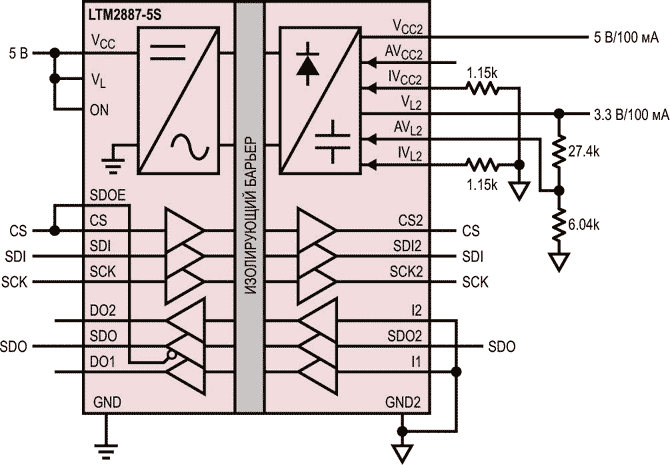

| Типовое применение: изолированный интерфейс SPI с быстродействием 4 МГц. |
LTM2887 выпускаются в корпусах BGA для поверхностного монтажа, имеющих размеры 15 мм × 11.25 мм. Все интегральные схемы и пассивные компоненты заключены в корпус μModule, соответствующий требованиям директивы RoHS. LTM2887 предлагаются в коммерческом, промышленном и автомобильном исполнении для диапазонов рабочих температур от 0 °C до 70 °C, от –40 °C до 85 °C и от –40 °C до 105 °C, соответственно. Цены, установленные на один модуль в партии из 1000 приборов, начинаются от $12.25.
Сводка основных характеристик LTM2887
- 6-канальный изолятор логических цепей с напряжением изоляции 2500 В с.к.з.;
- Изолированные шины питания:
- от 1.8 В до 5 В для питания логических цепей током до 100 мА,
- дополнительный источник 0.6 … 5 В с выходным током до 100 мА;
- Не требуются внешние компоненты;
- Высокая устойчивость к синфазным помехам: 30 кВ/мкс;
- Высокое быстродействие:
- изоляция цифровых линий общего назначения: 10 МГц (LTM2887-S),
- изоляция интерфейсов SPI: 8 МГц/4 МГц (LTM2887-S),
- изоляция интерфейсов, совместимых с I2C: 400 кГц (LTM2887-I);
- Входное напряжение 3.3 В (LTM2887-3) или 5 В (LTM2887-5);
- Универсальный цифровой интерфейс с напряжением питания от 1.62 В до 5.5 В;
- Защита от электростатических разрядов ±10 кВ (согласно модели человеческого тела);
- Корпус BGA с габаритами 15 × 11.25 × 3.42 мм.
