Набор микросхем высокой степени интеграции состоит из параллельно-последовательного преобразователя (сериалайзер) LMH0340 со встроенным буферным усилителем (драйвер) и преобразователя последовательного кода в параллельный (десериалайзер) LMH0341.
Микросхемы обеспечивают скорость приема-передачи до 3 Гбс для широкого круга задач, таких как коммутирование, передача, обработка и преобразование видеоданных. Микросхемы являются первыми дискретными преобразователями, удовлетворяющими требованиям спецификации (SMPTE 424M) по передачи несжатого последовательного видеопотока высокого разрешения со скоростью до 60 кадров в секунду.

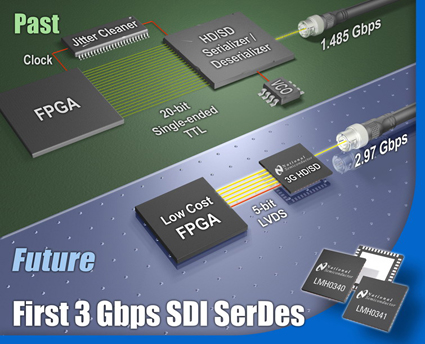

Шина связи микросхем с ПЛИС значительно сокращена с 20 бит до 5. При этом используется низковольтные дифференциальные сигналы (интерфейс LVDS). Этот технологический прорыв упрощает процесс разводки платы, уменьшая количество дорожек между микросхемами. Более того, интерфейс LVDS сокращает электромагнитное излучение, в то время как узкая параллельная шина позволяет использовать одну дешевую ПЛИС для поддержки большего числа высокоскоростных видеоканалов.
Фирма National Semiconductor - единственный поставщик полупроводников, предлагающий полный комплект микросхем для 3G SDI приложений, включая сериалайзер LMH0340, десериалайзер LMH0341, эквалайзер LMH0344, регенератор LMH0346, и драйвер LMH0302. Все продукты линейки 3G SDI компании имеют совместимые по выводам версии для HD-видео. Это позволяет разработчикам делать один проект и комплектовать его различными микросхемами, в зависимости от требуемой скорости передачи данных.
Ключевые характеристики LMH0340:
Предлагается в маленьком 48-выводном корпусе LLP, микросхема позволяет работать на следующих скоростях: 270Мбс, 1.485 Гбс, 2.97 Гбс и в следующих форматах передачи видео SD, HD и 3G SDI для несжатого последовательного сигнала по простому соединению или коаксиальному кабелю. Данная микросхема характеризуется малым значением джиттера (около 50пс) при передаче данных в стандартах 3G и HD, без внешнего генератора управляемого напряжением.
Преобразователь и драйвер потребляют 437 мВт на стандартном напряжении, показывая 40% сокращение потребляемой мощности, по сравнению с другими подобными HD решениями.
Ключевые характеристики LMH0341:
Предлагается в маленьком 48-выводном LLP корпусе, что на 60% меньше конкурирующих HD решений. LMH0341 - это декодер, парный кодеру LMH0340, поддерживающий DVB-ASI на скорости 270Мбс, и SDI для SD, HF и 3G на скорости до 3Гбс. LMH0341 отличается встроенным регенератором, который обеспечивает терпимость к колебаниям фазы входного сигнала 0,6 единичного интервала (UI), позволяет принимать сигнал с закрытым более чем на 60 процентов ?глазом?. Проходной вход регенератора состоит из буферного усилителя (драйвера), который автоматически настраивает выходную скорость соответственно входной. Как и LMH0340 не требует внешнего генератора управляемого напряжением (ГУН). Потребляемая мощность на скорости 2.97 Гбс составляет 445 мВт, приблизительно в 2 раза меньше, чем у конкурентов.
Технические характеристики:
- Максимальнаяч скорость: 2970 Мбс;
- Напряжение питания: 2.5, 3.3 В;
- Джиттер: 5.3 (UI);
- Потребляемая мощность: 437 мВт;
- Температурный диапазон: -40...+85 0C.
Применение:
- Видеокамеры;
- Цифровой видеомагнитофон;
- Системы редактирования видео.
