Analog Devices анонсировала миниатюрный микромодуль повышающего преобразователя для низковольтных оптических систем

Analog Devices анонсировала новый прибор семейства µModule – маломощный повышающий преобразователь Power by Linear LTM4661 в корпусе BGA с размерами 6.25 мм × 6.25 мм × 2.42 мм. Добавив к модулю всего несколько конденсаторов и один резистор, можно создать законченную конструкцию, занимающую менее 1 см² на односторонней печатной плате или 0.5 см² на двусторонней плате. LTM4661 содержит контроллер импульсного DC/DC преобразователя, MOSFET, индуктивности и поддерживающие компоненты. LTM4661 запускается при входных напряжениях от 1.8 В до 5.5 В, после чего может продолжать работу при напряжении, сниженном до 0.7 В. Выходное напряжение устанавливается единственным резистором в диапазоне от 2.5 В до 15 В. Сочетание миниатюрного тонкого корпуса и широких диапазонов входных и выходных напряжений идеально подходит для множества приложений, включая оптические модули, оборудование с батарейным питанием, аккумуляторные системы резервного питания, источники смещающего напряжения для усилителей мощности и лазерных диодов и небольшие двигатели постоянного тока.

LTM4661 может отдавать в нагрузку непрерывный ток 4 А при входном напряжении 3.3 В и выходном напряжении 5 В, или ток 0.7 А при входном напряжении 3.3 В и выходном напряжении 12 В. Благодаря синхронному выпрямлению, КПД преобразования может достигать 92% (при входном напряжении 3.3 В и выходном напряжении 5 В). Частота переключения при внутренней синхронизации равна 1 МГц, а при использовании внешнего тактового источника она может составлять от 500 кГц до 1.5 МГц. Высокая частота переключения 1 МГц и двухфазная архитектура LTM4661 с одним выходом обеспечивают быстрый отклик на изменения входного напряжения и тока нагрузки, а также значительное снижение размаха выходных пульсаций. LTM4661 может работать в одном из трех режимов: пульсирующем (Burst Mode), режиме принудительной непрерывной проводимости и режиме внешней синхронизации. Ток, потребляемый модулем в пульсирующем режиме, составляет всего 25 мкА и позволяет продлить время работы автономного источника питания. Режимы принудительной непрерывной проводимости или внешней синхронизации используются для приложений, требующих минимально возможного уровня коммутационных помех.

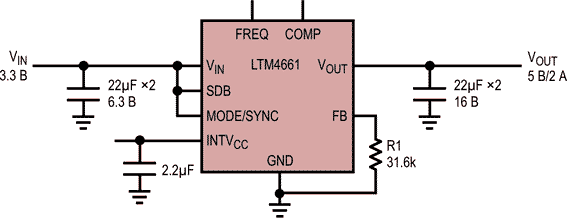

Повышающий DC/DC преобразователь 5 В/2 А на микромодуле LTM4661.

В модуле LTM4661 предусмотрено также отключение выхода в режиме останова и ограничение пускового тока при включении. Имеются функции защиты от коротких замыканий, повышенного напряжения и перегрева.

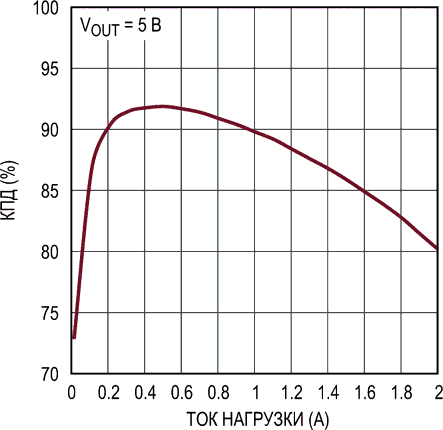

Зависимость КПД от тока нагрузки при входном напряжении 3.3 В.

Модуль LTM4661 рассчитан на диапазон рабочих температур от –40 °C до 125 °C.

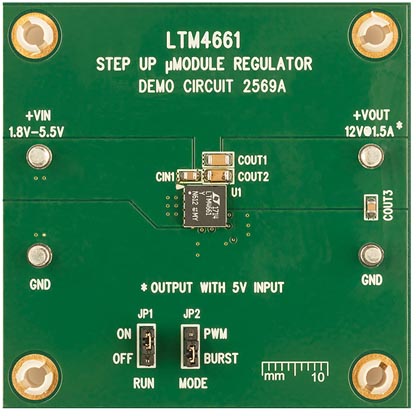

Демонстрационная схема 2569A – сверхтонкий повышающий преобразователь на микромодуле LTM4661.

Сводка основных характеристик LTM4661

• Законченное решение размещается на односторонней печатной плате площадью менее 1 см² или на двусторонней плате площадью 0.5 см²;
• Диапазон входных напряжений от 1.8 В до 5.5 В с возможностью снижения до 0.7 В после запуска;
• Диапазон выходных напряжений от 2.5 В до 15 В;
• Выходной ток до 4 А;
• Максимальная общая погрешность выходного напряжения ±3% во всех диапазонах входных напряжений, токов нагрузки и температур;
• Отключение выхода в режиме останова;
• Ограничение пускового тока;
• Возможность синхронизации внешним сигналом;
• Возможность выбора пульсирующего режима работы;
• Защита выхода от повышенного напряжения и перегрева;
• Ультратонкий корпус BGA размером 6.25 мм × 6.25 мм × 2.42 мм.

Цена и доступность

Микромодуль освоен в серийном производстве и в партиях из 1000 приборов продается по цене $6.98 за штуку.
