Компания Analog Devices предлагает синтезатор частоты с ФАПЧ и дробным коэффициентом деления с возможностью прямой модуляции сигнала в диапазоне частот до 6 ГГц – ADF4158.
Микросхема содержит встроенный 25-разрядный делитель частоты, позволяющий получать сетку частот с шагом менее одного Герца, малошумящий цифровой частотно-фазовый детектор, прецизионную схему подкачки заряда, и программируемый делитель опорной частоты.
Синтезатор может производить частотную или фазовую модуляцию сигнала, а также однократное и постоянное качание по частоте по пилообразному или треугольному закону. Управление и контроль работы микросхемы осуществляется по шине SPI.
Основное назначение синтезатора – измерительное оборудование, а также радары на основе непрерывного ЧМ-сигнала для определения скорости и расстояния до цели (автомобильные радары).
Функциональная схема ADF4158

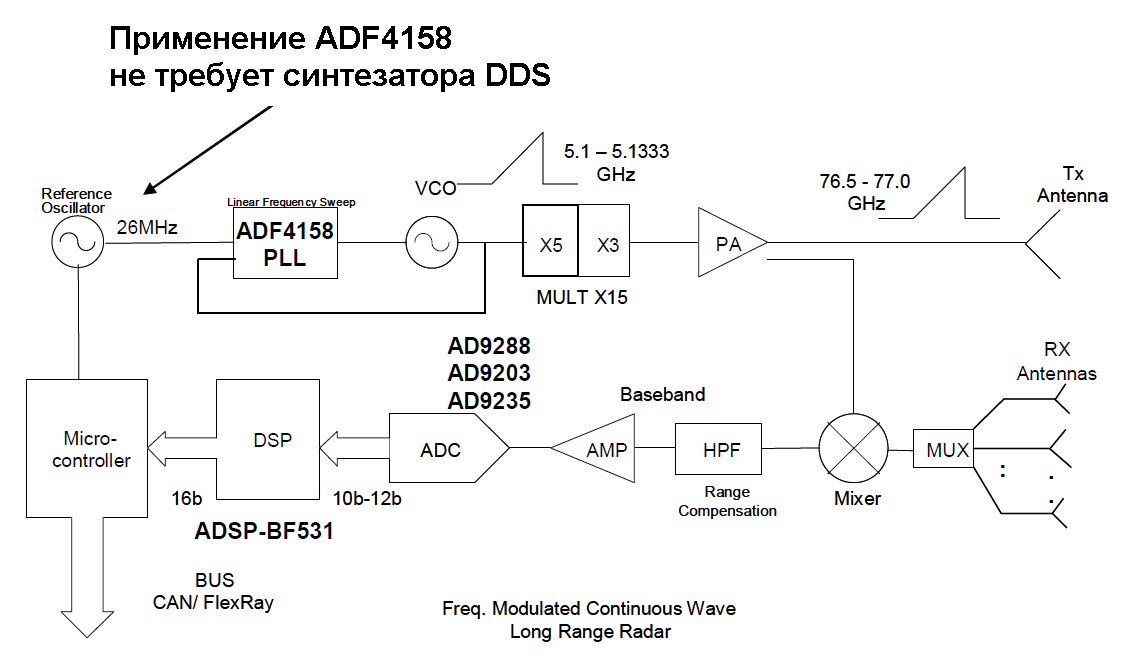

Пример радара на основе непрерывного ЧМ-сигнала
(применение ADF4158 в радаре позволяет отказаться от синтезатора DDS)
Краткие основные характеристики:
- диапазон рабочих частот: 0.5…6.0 ГГц ;
- частота опорного сигнала: 10…250 МГц;
- нормализованный фазовый шум: –207 дБн√Гц;
- фазовый шум: –87 дБн√Гц (на частоте 5800 МГц, fREFIN = 100 МГц; fPFD = 25 МГц; offset frequency = 2 кГц; N = 232; loop bandwidth = 20 кГц);
- напряжение питания: 2.7…3.3 В;
- ток потребления: 32 мА (максимум);
- диапазон рабочих температур: –40… +125 ºС (ADF4158YCPZ);
- тип корпуса: 24-LFCSP.
Микросхемы доступны в образцах.
