Linear Technology анонсировала микросхему LT1999 – высоковольтный усилитель для двунаправленных датчиков тока, способный измерять ток на фоне высокочастотных коммутационных импульсов в диапазоне синфазных напряжений от 5 до 80 В с помощью стандартного внутреннего операционного усилителя с напряжением питания 5 В. Благодаря полосе пропускания 2 МГц, микросхема может контролировать ток в мостовых драйверах двигателей, импульсных источниках питания, соленоидах и зарядных устройствах. Превышающий 80 дБ на частоте 100 кГц коэффициент подавления синфазного сигнала гарантирует великолепную точность, даже при измерении токов электромоторов и соленоидов.
LT1999 имеет буферизованный выход с тремя фиксированными коэффициентами усиления 10 В/В, 20 В/В и 50 В/В. По умолчанию, опорный уровень выхода установлен в середине между напряжением питания и «землей», что позволяет определять не только величину, но и направление измеряемого тока. Максимальная ошибка коэффициента усиления равна 0.5%, а смещение входного напряжения во всем диапазоне температур от –40 до 125 °C не превышает 1.5 мВ. LT1999 питается от единственного источника 5 В, потребляя от него ток 1.5 мА в активном режиме и 10 мкА в выключенном.
Предлагаемые в 8-выводных корпусах MSOP или в 8-выводных узких корпусах SOIC, микросхемы LT1999 имеют полные спецификации для четырех температурных диапазонов:
- 0 … 70 °C,
- 40 … 85 °C,
- –40 … 125 °C,
- –55 … 150 °C.
Микросхемы выпускаются серийно и продаются по цене от $1.92 в партии 1000 шт.

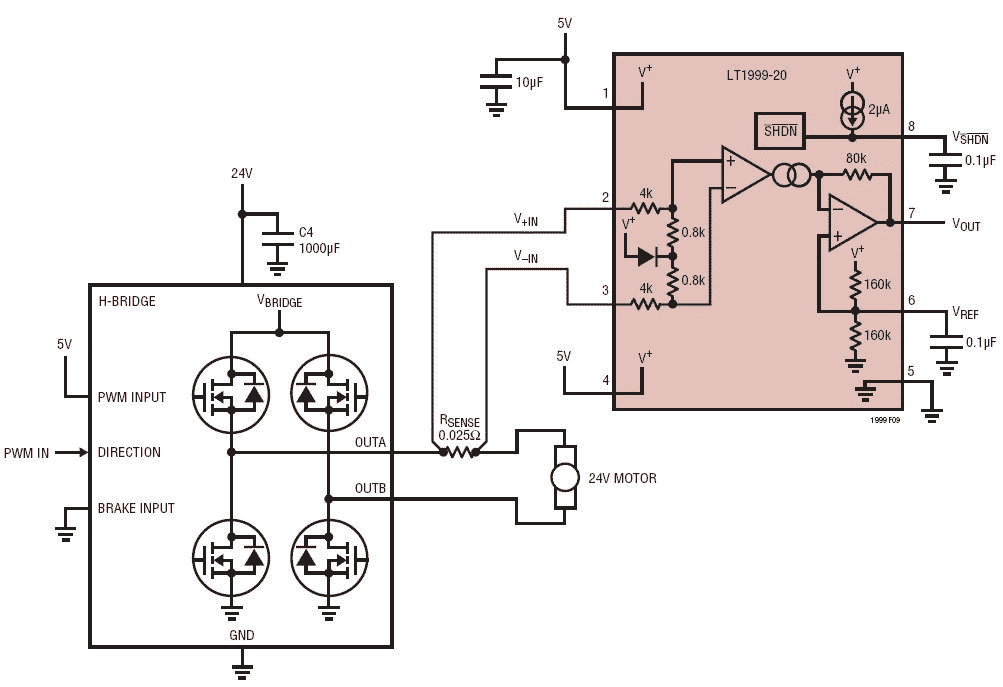

Пример включения LT1999:
Основные особенности микросхем семейства LT1999:
- Буферизованный выход с тремя фиксированными коэффициентами усиления: 10 В/В, 20 В/В, 50 В/В
- Ошибка коэффициента усиления не более 0.5%
- Диапазон синфазных входных напряжений –5 … 80 В
- Коэффициент подавления синфазного сигнала на частоте 100 кГц более 80 дБ
- Напряжение смещения входа не более 1.5 мВ в диапазоне температур –40 … 125 °C
- Полоса пропускания 2 МГц
- Устойчивость к электростатическому разряду 4 кВ в соответствии с моделью человеческого тела
- Ток, потребляемый в выключенном состоянии, менее 10 мкА
- Диапазон рабочих температур –55 … 150 °C
- 8-выводной корпус MSOP и 8-выводной узкий SOIC
