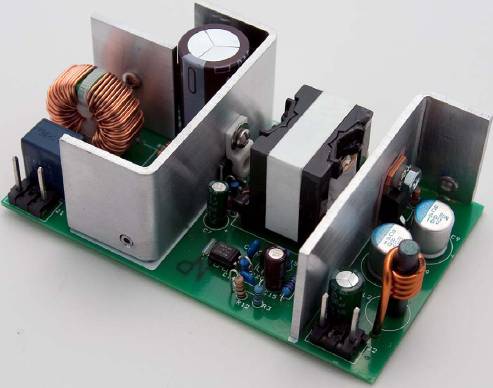

Коллекция готовых дизайнов от компании Power Integrations пополнилась очередным представителем. Это вспомогательный источник питания мощностью 50 Вт на микросхеме TOP267EG.
Особенности дизайна:
- Высокий КПД:
- Высокий КПД при полной нагрузке >82.5% (115/230 В AC)
- КПД >78% на нагрузках выше 1%
- Средний КПД >82% (точки измерения 25%, 50%, 75%, 100% нагрузки)
- Потребляемая мощность без нагрузки <130 мВт (возможно и <100 мВт)
- Соответствует стандартам ENERGY STAR 2.0, 80 Plus, EuP
- Максимальное напряжение на MOSFET ключе в 725 В дает возможность использовать высокое соотношение числа витков первичной и вторичной обмотки и использовать на выходе диод Шоттки на 40 В
- Низкая стоимость, малое число компонентов, малые габариты печатной платы
- Хорошие параметры энергетической эффективности достигаются без использования синхронного выпрямителя
- Работа на частоте 132 кГц оптимизирует габариты сердечника и повышает энергетическую эффективность
- Низкопрофильный корпус eSIP
- Интегрированные функции:
- Защита от пониженного входного напряжения (UVLO)
- Защита от короткого замыкания (через авто-рестарт)
- Интеллектуальная тепловая защита
Спецификация
|
Описание |
Мин. |
Норма |
Макс. |
Ед. изм |
|
Вход |
||||
|
Напряжение (AC) |
90 |
|
264 |
В |
|
Напряжение (DC) |
380 |
390 |
В |
|
|
Частота |
50 |
Гц |
||
|
Входная |
0.3 |
Вт |
||
|
Выход |
||||
|
Напряжение |
5 |
В |
||
|
Пульсация |
200 |
мВ |
||
|
Ток |
0 |
|
10 |
А |
|
Мощность |
50 |
Вт |
||
|
КПД |
80 |
|
|
% |
Схема
Кликните для увеличения
Рис. 1. Вспомогательный преобразователь 50 Вт
