Компания Holtek представила микросхему HT16528 – контроллер и драйвер вакуумного флуоресцентного дисплея, которые применяются в бытовой технике и устройствах, в автомобильной периферии.
Стандартные контролеры производства Holtek, в зависимости от типа поддерживаемого дисплея и функциональности, подразделяются на типы: сегментные, символьные, дисплей цифровых часов и пр. Микросхема драйвера HT16528 для дисплеев символьного типа содержит в себе символьную память ROM и высоковольтный драйвер (контроллер).
HT16528 – это драйвер символьного вакуумного флуоресцентного дисплея с напряжением питания цифровой части 2.7 … 5.5 В и максимальным рабочим напряжением 80 В. Контролер поддерживает параллельный интерфейс ввода/вывода данных (форматы М68 и I80) и последовательный 3-проводный интерфейс ввода/вывода.
Основные параметры и характеристики контроллера HT16528:
- контроллер символьного дисплея с встроенной ROM;
- 240 символов (5×8 точек), 8 пользовательских символов;
- встроенная RAM 80 Байт (организация по 8 бит);
- 48 встроенных модулей для управления курсорным дисплеем;
- поддержка дисплеев:
- однострочный, 16 символов (16 знакомест/курсоров);
- двухстрочный, 16 символов (32 знакоместа/курсора);
- однострочный, 20 символов (20 знакомест/курсоров);
- двухстрочный, 20 символов (40 знакомест/курсоров);
- однострочный, 24 символа (24 знакоместа/курсора);
- двухстрочный, 24 символа (48 знакомест/курсоров);
- поддержка параллельного 4/8-битного интерфейса ввода/вывода (форматы M68, I80);
- поддержка последовательного интерфейса ввода/вывода;
- встроенный осциллятор;
- диапазон напряжения питания цифровой части: 2.7 … 4.5 В;
- максимальное напряжение для управления VF дисплеем: 80 В;
- корпус: 144-выводный LQFP.
Компания выпускает три версии контроллера в зависимости от набора символов ROM.

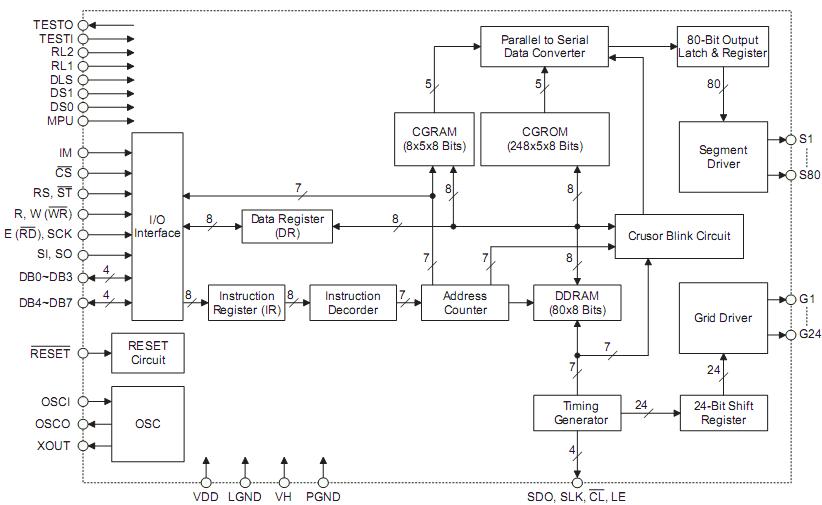

Блок-схема контроллера HT16528
Основное применение: аудио аппаратура, проигрыватели Blue-Ray дисков, мультимедийные компьютеры, устройства где требуется вывод текстовых сообщений.
