Компания Texas Instruments выпускает RF систему на кристалле СС2533 диапазона 2.4 ГГц, полностью оптимизированную для стандарта IEEE802.15.4 и протоколов ZigBee RF4CE (RF4CE – Радиочастоты для бытовой электроники), специально разработанной для приложений радиочастотного дистанционного управления.
Система на кристалле СС2533 позволяет организовать однокристальную систему дистанционного управления с низким энергопотреблением, высокой надежностью и низкими затратами на материалы и компоненты в сравнении с альтернативными устройствами, и предусматривается как встраиваемое решение для домашних развлекательных устройств (телевизоры, проигрыватели Blu-Ray, домашние кинотеатры). Компания также бесплатно предоставляет программный протокольный стек RemoTI со справочным проектом и демонстрационным приложением для реализации систем дистанционного управления и целевых контроллеров с целью скорейшего продвижения на рынке.

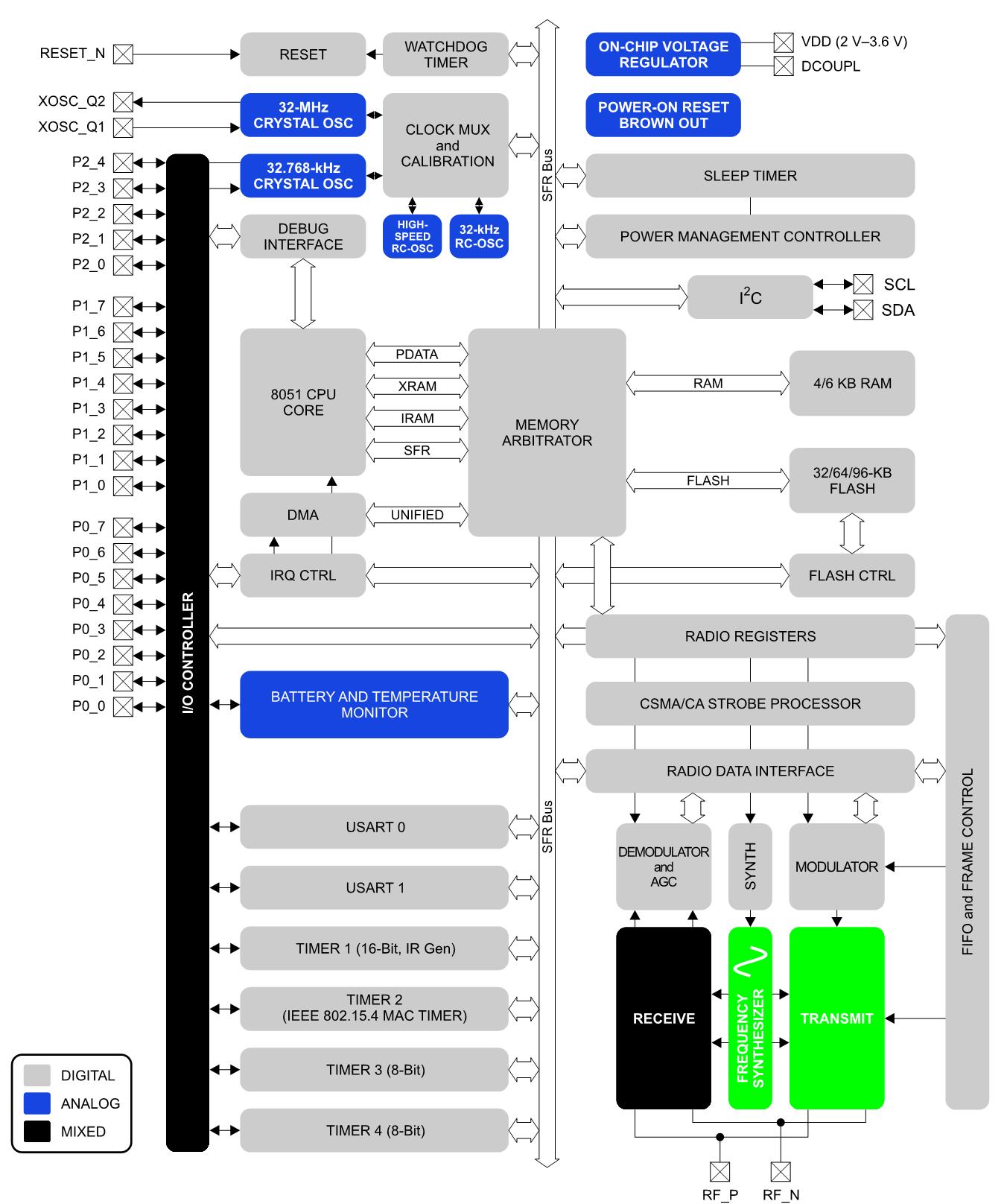

За основу системы была взята успешная разработка компании – система на кристалле СС2530. Чип СС2533 интегрирует в себе высокопроизводительное 8051-совместимое ядро, RF трансивер, до 96 КБайт внутрисхемно программируемой Flash-памяти, до 6 КБайт RAM, имеет несколько эффективных рабочих режимов.
Отличительные особенности и характеристики CC2533:
-
интегрированный микроконтроллер:
- 8051-совместимое ядро;
- 32/64/96 КБайт Flash-память программ;
- 4/6 КБайт RAM;
- поддержка аппаратной отладки;
-
RF часть:
- интегрированный RF трансивер диапазона 2.4 ГГц;
- превосходная чувствительность ресивера;
- программируемый уровень выходной мощности;
- требуется малое количество внешних компонентов;
- требуется лишь один кварцевый резонатор для асинхронной сетевой работы;
-
периферия:
- мощный 5-канальный DMA;
- MAC таймер IEEE802.15.4, таймеры общего назначения (один 16-битный, два 8-битных;
- 32 кГц sleep-таймер с поддержкой режима захвата;
- сторожевой таймер;
- аппаратная поддержка сетевого протокола CSMA/CA (многостанционный доступ с контролем несущей и предотвращением конфликтов);
- точная цифровая схема измерения уровня сигнала RSSI/LQI;
- мониторинг напряжения батареи;
- генератор случайных чисел;
- сопроцессор AES;
- два модуля USART с поддержкой UART и SPI;
- интерфейс I2C;
- 23 линии ввода/вывода общего назначения;
- несколько эффективных режимов работы;
- диапазон питающего напряжения 2.0 В – 3.6 В;
- корпус: 40-выводный QFN;
-
инструменты для разработки и отладки:
- набор для разработки системы дистанционного управления для спецификации RF4CE (CC2533DK-RF4CE-BA);
- набор разработки на базе СС2533 (CC2533DK);
- набор оценочных модулей на базе СС2533 (CC2533EMK);
- программная среда SmartRF;
- поддержка IAR Embedded Workbench.
Типовая схема включения CC2533
Спецификация ZigBee RF4CE подразумевает работу в нелицензируемом диапазоне частот ISM 2.4 ГГц при всенаправленном и двухстороннем обмене данными, но сохраняя низкое энергопотребление и малое время ответа. Двухсторонняя связь в устройствах управления стандарта RF4CE позволяет создавать продвинутые системы домашнего развлечения с множеством сложных функций. С устранением проблем, связанных с прямой видимостью между пультом и устройством, аудио/видео системы нового поколения смогут формировать собственные сети управления и контроля, что позволяет значительно увеличить удобство пользования системой. Функции безопасности, включенные в стандарт RF4CE, дают возможность определять устройства, которым разрешен контроль, а также защищать передачу данных внутри сети.
