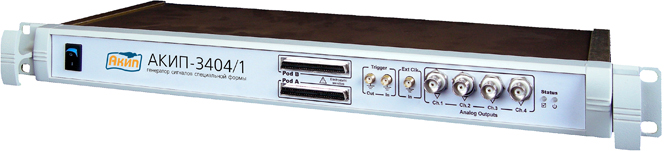

USB генератор АКИП-3404/1 (256 K)
Производитель | АКИП |
Серия | АКИП-3404/3405 |
Модель | АКИП-3404/1 (256 K) |
USB генераторы серии АКИП-3404/3405
Цены
Подробное описание
- Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS
- Генерация до 349,504 форм выходного сигнала
- Разрядность ЦАП:
- 16 бит – режим ARB
- 36 бит – режим DDS
- Частота дискретизации до 1 ГГц (в режиме интерполяции)
- Максимальная длина памяти для формирования сигнала 2 МБ
- Режим формирования произвольного сигнала из различных сегментов (1…1024) с возможностью циклического повторения сегмента в последовательности (1…4,294,967,295)
- Возможность формирования сигнала по заданной математической формуле
- Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций
- Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK
- Опциональный генератор кодовых последовательностей
- Поддержка мультиканального (до 8 внешних генераторов) синхронного режима работы при помощи шины SCSI
- Синхровход и синхровыход, интерфейс USB
- ПО для формирования сигналов произвольной формы
- Напряжение питания 12 В DC
- Габаритные размеры 212 × 88 × 415 мм
- Масса 0.7 кг
Генераторы поставляются в следующих модификациях:
Исполнение |
Число |
Длина памяти |
|
256 Кбайт |
2 Mбайт |
||
Настольное |
2 |
АКИП-3404 (256 K) |
АКИП-3404 (2 M) |
4 |
АКИП-3405 (256 K) |
АКИП-3405 (2 M) |
|
Для монтажа в стойку 19" |
2 |
АКИП-3404/1 (256 K) |
АКИП-3404/1 (2 M) |
4 |
АКИП-3405/1 (256 K) |
АКИП-3405/1 (2 M) |
Подробное описание USB генераторов АКИП можно прочитать в публикации "Современные USB-генераторы сигналов произвольной формы с сегментированной памятью АКИП-3403, АКИП-3404 и АКИП-3405"
Технические данные генераторов серии АКИП-3404/3405
Характеристики |
Параметры |
Значения |
||
АКИП-3404 |
АКИП-3405 |
|||
Выходные |
Число каналов | 2 | 4 | |
Выходной уровень |
20 В пик на нагрузке 1 МОм |
|||
Ослабление сигнала |
1; 2; 4 и 8 раз |
|||
Диапазон частот (синус) |
0.003645 Гц…100 МГц |
|||
Время нарастания |
До 800 пс |
|||
Выброс на вершине |
Не более 10% |
|||
Виды выходного сигнала |
Синус, треугольник, меандр, импульс, пила, |
|||
Погрешность установки |
±(1%+1 мВ пик) |
|||
Неравномерность АЧХ |
0.1 дБ при частоте менее 100 кГц |
|||
Погрешность установки |
±(1×10–6+1/FД), |
|||
Постоянное смещение |
±4.995 В |
|||
Сигналы |
Диапазон частот |
0.003645 Гц… 125 МГц |
||
Частота дискретизации |
250 МГц реального времени |
|||
Число форм |
До 349,504 форм выходного сигнала |
|||
Частота дискретизации |
1.5 Гц…500 МГц |
|||
Длина памяти |
256 кБ для режима ARB; |
|||
Цифровые фильтры |
НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышева, |
|||
Разрешение по вертикали |
16 бит |
|||
Последовательный |
Количество сегментов |
1…1024 |
||
Количество |
1…4,294,967,295 или «до бесконечности» |
|||
Минимальная |
16 нс |
|||
Модуляция |
Виды модуляции |
PSK: BPSK, QPSK1 PI/4 DQPSK, 8PSK, |
||
Несущая |
Стандартная или произвольная форма |
|||
Скорость передачи |
До 1 МГц |
|||
Логический генератор |
Число каналов |
18 |
36 |
|
Частота дискретизации |
125 МГц для побитовой последовательности |
|||
Длина памяти |
До 2 МБ |
|||
Число банков |
1 |
2 |
||
Режимы генерации |
Параллельный; |
Основные параметры генератора
Параметр | Значение |
---|---|
Исполнение | для монтажа в стойку |
Число каналов | 2 |
Максимальная частота, МГц | 100 |
Виды сигналов |
|
Модуляция | внутренняя |
