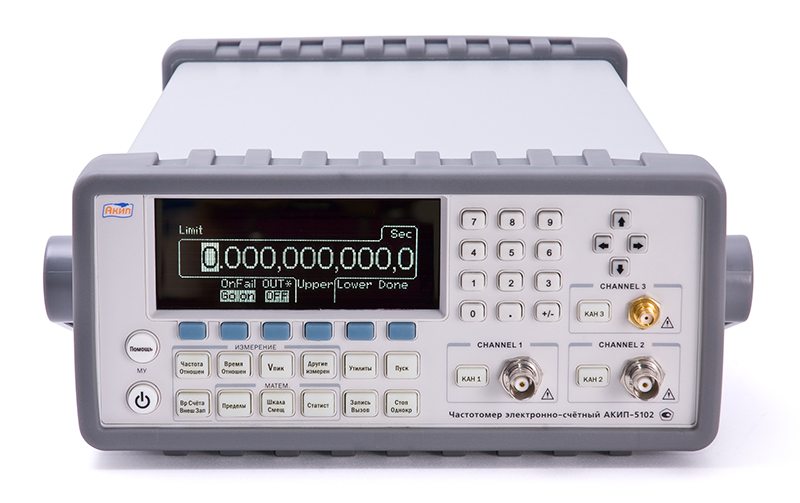

Частотомер АКИП АКИП-5102

Характеристики

Параметры

Значения

Каналы 1, 2

Диапазон частот

1 мГц … 400 МГц (DC);
30 Гц … 400 МГц (1 МОм),
200 кГц … 400 МГц (50 Ом)

Период

2.5 нс … 10 с

Допуск на ЧМ

25 %

Чувствительность

20 мВ с.к..з.

… 5 В AC+DC (1 мГц … 225 МГц)
30 мВ с.к.з. … 5 В AC+DC (225 МГц … 400 МГц)
80 мВ пик-пик… 10 В пик-пик (длит. импульсов 1.5 …10 нс)
50 мВ пик-пик… 10 В пик-пик (длит. импульсов > 10 нс)

Связь по входу

DC или AC

Входное сопротивление

1 Мом / 50 Ом

Входная емкость

24 пФ (ATT×1.1 МОм),
15 пФ (ATT×10.1 МОм)

Фильтр НЧ

До 100 кГц (–20 дБ для частот > 1 МГц)

Входной уровень

Защита по входу

50 Ом

12 В с.к.з. (DC … 400 МГц)
350 В DC+AC пиковое (0 … 100 кГц)

1 МОм

12 В с.к.з. (100 кГц … 400 МГц)

Аттенюатор

×10 – для режима измерения напряжения и триггера

Канал 3

Диапазон частот

375 МГц… 6 ГГц

Период

0.166 нс … 2.6 нс

Входное сопротивление

50 Ом

Чувствительность

–21 дБм … +15 дБм

Связь по входу

AC

Защита по входу

+25 дБм, до ±12 В DC

Погрешность

Погрешность опорного
генератора (стандартная)

±2×10^–6

Измерительные
функции

Временные интервалы (кан. 1 и2)

–0,5 нс … 105 с, разрешение 40 пс

Длительность импульса (кан. 1)

1.5 нс … 105 с, разрешение 40 пс

Фазовый сдвиг (кан. 1, 2, 3)

–180° … +360°

Время нарастания (кан. 1)

2 нс … 10⁵ с, разрешение 40 пс

Скважность импульсов (кан. 1)

0 … 1, длительность импульсов >1 нс

Счет импульсов (кан. 1)

0 … 10¹⁵

Пиковое напряжение

–5.1 В … +5.1 В, разрешение 2.5 мВ

Отношение частот

Кан1 / Кан2, Кан1 / Кан3, Кан2 / Кан1, Кан3 / Кан1

Дисплей

Разрешение по частоте

12 разрядов (время счета – секунда)

Разрядность индикатора

Максимально 12
