Частотомер АКИП-5102

В статье рассмотрены технические характеристики и особенности частотомера АКИП-5102 (АКИП™), который представляет собой доступную по цене, профессиональную по метрологическим параметрам модель, являясь одновременно простым и в тоже время функциональным средством измерения

Серков Д.А. ЗАО «ПриСТ»

Электронно-счетный частотомер АКИП-5102 в штатной комплектации позволяет выполнять широкий перечень измерений в различных измерительных, метрологических и исследовательских приложениях вплоть до 6 ГГц. Новинка производит измерения (частота, период, отношение частот, фазовый сдвиг, длительность, счет импульсов и др.) без дополнительной доработки и денежных расходов в отличие от многих моделей частотомеров на отечественном рынке СИ, которым требуется установка опций для возможности работы с входным сигналом в этом диапазоне.

Органы управления частотомера АКИП-5102, его передняя (рис. 1) и задняя панель полностью локализованы, что облегчают настройку и управление прибором. Входы BNC «канал 1» и «канал 2» предназначены для измерения частоты, временного интервала между сигналами в диапазоне входных от 0.001 Гц до 400 МГц. Высокочастотный вход «канал 3» (SMA) предназначен для измерения сигналов в диапазоне от 375 МГц до 6 ГГц. Частотомер отличают небольшие габариты, масса всего 3.2 кг.

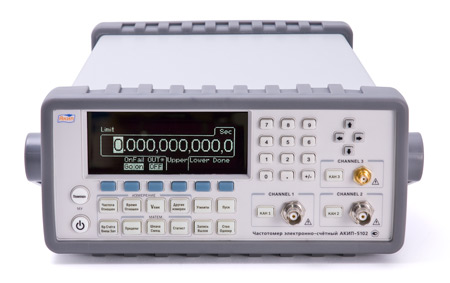

Рисунок 1. Передняя панель частотомера АКИП-5102

Отображение информации осуществляется на матричном дисплее. При времени счета 1 секунда результат измерений выводится в 12-разрядном формате, что обеспечивает полноразрядную индикацию входной частоты с временным разрешением от 40 пс. По этому показателю, например, АКИП-5102 превосходит такой широко известный и «продвинутый» частотомер, как CNT-91 от компании Pendulum, обладающий разрешением 50 пс.

Помимо стандартных функций измерения частоты и периода частотомер выполняет:

• Измерение временных интервалов в диапазоне от 0.5 нс до 100000 с.
• Измерение отношения частот (между всеми каналами).
• Измерение фазового сдвига между сигналами.
• Измерение длительности фронта (времени нарастания) и среза.
• Измерение длительности импульсов.
• Измерение скважности импульсов.
• Подсчет количества импульсов за заданный промежуток времени или непрерывный управляемый счет (счетчик).
• Измерение пикового напряжения.

Для высокоточных измерений при разработке и испытаниях РЭА, для целей поверки, калибровки, сличения, предусмотрено использование внешнего опорного источника высокостабильной частоты. Сигнал источника подается на специальный вход частотомера «Внеш. ОГ 10 МГц» расположенный на задней панели (рис. 2). Другим вариантом улучшения параметров является установка опционального термостатированного опорного генератора, что обеспечивает точность измерения частоты до ±2×10^–8 (за 1 год).

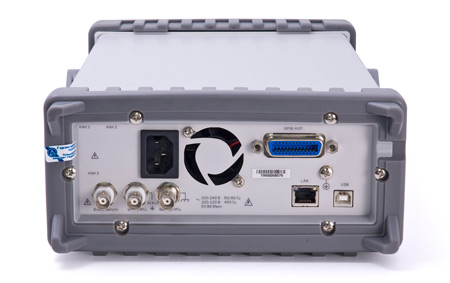

Рисунок 2. Задняя панель АКИП-5102

Частотомер АКИП-5102 поддерживает технологию цифровой обработки сигнала в реальном времени, которая применяется для одновременного анализа потока входных данных, вычислений и получения новых показаний индикатора, тем самым значительно ускоряя процесс измерений. Новинка имеет режим допускового контроля измерений входной частоты (установка верхнего и нижнего предела). Это позволяет запрограммировать частотомер на одно из 2-х функциональных состояний (остановка»/ продолжение измерений) при уходе частоты сигнала за границы пределов. Если была выбрана установка «продолжение измерений» при нарушении границы предела, то все результаты измерений частоты, находящиеся вне допуска, будут переданы во внешний блок диагностирования через USB порт.

Частотомер обеспечивает хранение во внутренней памяти до 20 профилей настроек панели управления (запись/вызов), кроме того он оснащен интерфейсами GPIB, USB и LAN, что позволяет легко интегрировать прибор в автоматизированные системы измерения.

В состав комплекта входит программное обеспечение, полностью поддерживающее дистанционное управление частотомером (рис. 3), и позволяющее сохранять массивы данных, полученные в результате измерения, в форматах «.txt» и «.csv».

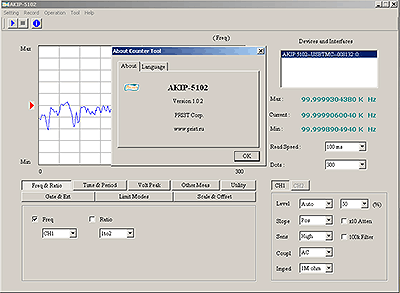

Рисунок 3. Интерфейс ПО АКИП-5102

Функциональность частотомера АКИП-5102 характеризуется реализацией Web-интерфейса дистанционного управления. Пользователи имеющие доступ к данному прибору, таким образом, могут легко управлять им по локальной сети (рис. 4), путем ввода IP-адреса прибора в окне браузера. Дистанционное управление частотомером производится с помощью стандартных команд SCPI (Standard Commands for Programmable Instruments).

Рисунок 4. Web-интерфейс AKIP-5102

Частотомер АКИП-5102 дополняет линейку ранее успешно зарекомендовавших себя и сертифицированных частотомеров АКИП Ч3-85/3 (с моделями до 3 ГГц / 9 ГГц). Частотомер может применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов РЭА, для настройки систем связи и других устройств (фильтров, генераторов).
