Комплект измерительных преобразователей Кварц В9-25

Комплект широкополосных измерительных преобразователей напряжения В9-25 применяется для совместной работы с цифровым вольтметром постоянного напряжения и используется:

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Подробное описание

при метрологическом контроле (поверке и калибровке) средств измерения переменного напряжения и тока;
при проверке амплитудно-частотных характеристик измерительных приборов, систем и каналов связи, комплексной радиоэлектронной аппаратуры;
при проверке изделий микроэлектроники и полупроводниковой техники.

Комплект В9-25 содержит три независимых модуля (блока) преобразования, отличающихся динамическим диапазоном сигналов и коэффициентом преобразования.

В каждом из модулей применено устройство взаимообратного преобразования. В модулях используется микросхема нового пленочного дифференциального многоэлементного термопреобразователя ДТПС-2, охваченного общей обратной связью с прецизионным операционным усилителем класса «zero drift, rail-to-rail».

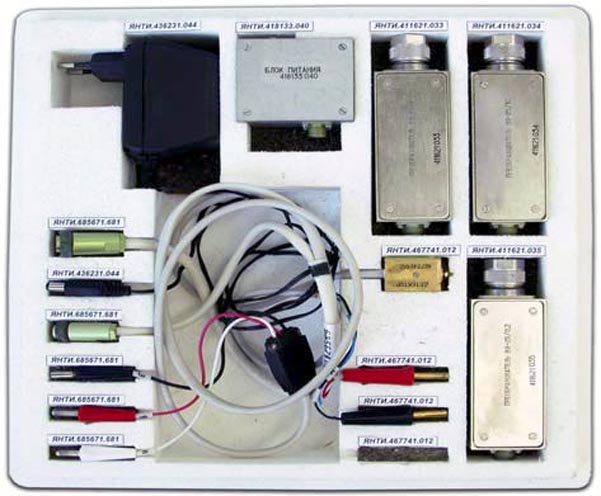

Кроме самих модулей преобразования в комплект В9-25 входят еще три малогабаритных вспомогательных блока:

адаптер сетевого напряжения, представляющий собой линейный блок питания, выдающий постоянное стабилизированное напряжение 5 В, изолированное от сети двойной изоляцией;
промежуточный блок питания, формирующий из 5 В сетку постоянных напряжений, необходимых для работы модулей преобразования;
поверочный детектор, построенный по двухканальной схеме на симметричных диодах Шоттки.

Модули имеют два режима работы:

режим № 1 «Измерение»;
режим № 2 «Настройка».

Комплект измерительных преобразователей Кварц В9-25

Технические характеристики В9-25

Наименование характеристики		Значение характеристики для модулей
		В9-25/0,2	В9-25/2	В9-25/10
Диапазон среднеквадратических напряжений сигналов		10 мВ … 0.5 В	0.2 В … 3.5 В	1 В … 10 В
Коэффициент преобразования		1	1	0.1
Предел допускаемой основной погрешности коэффициента преобразования		±0.1% при 0.2 В < Uх < 0.5 В	±0.05% при 2 В < Uх < 3.5 В	±0.05% при Uх=10 В
		±(0.1…0.15)% при 0.1 В < Uх < 0.2В	±(0.05…0.1)% при 1 В < Uх < 2 В	±(0.05…0.1)% при 5 В < Uх < 10 В
		±(0.15…18)% при 0.01 В < Uх < 0.1 В	±(0.1…18)% при 0.1 В < Uх < 1 В	±(0.1…18)% при 0.5 В < Uх < 5 В
Входное сопротивление		(50 ± 0.125) Ом	(50 ± 0.125) Ом	(600 ± 3) Ом
Диапазон частот сигналов		5 Гц … 200 МГц
Предел допускаемой частотной погрешности преобразования в диапазоне частот f		±0.5% при 5 Гц < f < 10 Гц
		±0.15% при 10 Гц < f < 20 Гц
		±0.05% при 20 Гц < f < 100 кГц
		±0.1% при 0.1 МГц < f < 5 МГц
		±0.15% при 5 МГц < f < 10 МГц
		±0.25% при 10 МГц < f < 30 МГц
		±0.4% при 30 МГц < f < 50 МГц
		± 1% при 50 МГц < f < 100 МГц
		±5% при 100 МГц < f < 200 МГц
Выходное сопротивление		менее 1 Ом
Напряжение питания		~220 В / 50 Гц
Потребляемая мощность		9 В·А
Масса	каждого блока преобразования	менее 0.3 кг
	АС-DC адаптера	менее 0.3 кг
	промежуточного модуля питания	менее 0.3 кг
Габариты	каждого блока преобразования	115 × 40 × 30 мм
	АС-DC адаптера	60 × 60 × 60 мм
	промежуточного модуля питания	40 × 40 × 20 мм
