Дмитрий Цветков
Более 300 наименований насчитывает перечень контроллеров Texas Instruments для импульсных источников питания. На сегодняшний день это самый обширный перечень компонентов данной группы. Для разработчика доступны устройства практически с любым сочетанием параметров, характеристик и возможностей. В статье приведен обзор наиболее распространенных контроллеров TI для гальванически неизолированных импульсных источников питания.
Компания Texas Instruments непрерывно разрабатывает и реализует новые идеи и решения для источников питания. Эти решения впоследствии воплощаются в виде малогабаритных микросхем. Высоким спросом пользуются контроллеры для гальванически не развязанных DC/DC-преобразователей (табл. 1, 2, 3).
Таблица 1. Контроллеры TI для понижающих синхронных DC/DC-источников
Наименование |
Режим |
Входное |
Выходное |
Макс. |
Частота, |
Точность |
Встроенная |
Вывод |
Плавный |
Вход |
Корпус |
TPS40000 |
Напряжение |
2.25...5.50 |
0.70...4.00 |
1.0 |
300/600 |
1.0 |
Есть |
Нет |
Есть |
Нет |
MSOP-10 |
TPS40002 |
Напряжение |
2.25...5.50 |
0.70...4.00 |
1.0 |
300/600 |
1.0 |
Есть |
Нет |
Есть |
Нет |
MSOP-10 |
TPS40007 |
Напряжение |
2.25...5.50 |
0.70...4.00 |
1.0 |
300/600 |
1.0 |
Есть |
Нет |
Есть |
Нет |
MSOP-10 |
TPS40009 |
Напряжение |
2.25...5.50 |
0.70...4.00 |
1.0 |
300/600 |
1.0 |
Есть |
Нет |
Есть |
Нет |
MSOP-10 |
TPS40020 |
Напряжение |
2.25...5.50 |
0.70...4.00 |
2.0 |
100...1000 |
1.0 |
Есть |
Есть |
Есть |
Есть |
HTSSOP-16 |
TPS40021 |
Напряжение |
2.25...5.50 |
0.70...4.00 |
2.0 |
100...1000 |
1.0 |
Есть |
Есть |
Нет |
Есть |
HTSSOP-16 |
TPS40040 |
Напряжение |
2.25...5.50 |
0.60...4.95 |
1.0 |
300 |
1.0 |
Есть |
Нет |
Есть |
Нет |
SON-8 |
TPS40041 |
Напряжение |
2.25...5.50 |
0.60...4.88 |
1.0 |
600 |
1.0 |
Есть |
Нет |
Есть |
Нет |
SON-8 |
TPS40042 |
Напряжение |
3.00...5.50 |
0.70...4.95 |
1.2 |
600 |
внешний |
Есть |
Нет |
Есть |
Нет |
SON-10 |
TPS40054 |
Напряжение |
8.00...40.0 |
0.70...35.0 |
1.0 |
до 1000 |
1.0 |
Есть |
Нет |
Нет |
Есть |
PwrPAD-16 |
TPS40055 |
Напряжение |
8.00...40.0 |
0.70...35.0 |
1.0 |
до 1000 |
1.0 |
Есть |
Нет |
Нет |
Есть |
PwrPAD-16 |
TPS40056 |
Напряжение |
10.0...40.0 |
0.70...35.0 |
1.0 |
до 1000 |
внешний |
Есть |
Нет |
Нет |
Есть |
PwrPAD-16 |
TPS40057 |
Напряжение |
8.00...40.0 |
0.70...35.0 |
1.0 |
до 1000 |
1.0 |
Есть |
Нет |
Есть |
Есть |
PwrPAD-16 |
TPS40060 |
Напряжение |
10.0...55.0 |
0.70...45.0 |
1.0 |
до 1000 |
1.0 |
Нет |
Нет |
Нет |
Есть |
PwrPAD-16 |
TPS40061 |
Напряжение |
10.0...55.0 |
0.70...45.0 |
1.0 |
до 1000 |
1.0 |
Нет |
Нет |
Нет |
Есть |
PwrPAD-16 |
TPS40075 |
Напряжение |
4.50...28.0 |
0.70...23.0 |
1.0 |
до 1000 |
1.0 |
Есть |
Есть |
Есть |
Есть |
QFN-20 |
TPS40077 |
Напряжение |
4.50...28.0 |
0.70...23.0 |
1.0 |
до 1000 |
1.0 |
Есть |
Есть |
Есть |
Нет |
PwrPAD-16 |
TPS40100 |
Ток |
4.50...18.0 |
0.70...5.50 |
1.3 |
600 |
1.0 |
Нет |
Есть |
Есть |
Есть |
QFN-24 |
TPS40101 |
Напряжение |
4.50...18.0 |
0.70...5.50 |
1.3 |
1000 |
1.0 |
Нет |
Есть |
Есть |
Есть |
QFN-24 |
TPS40190 |
Напряжение |
4.50...15.0 |
0.59...12.7 |
1.2 |
300 |
1.0 |
Есть |
Нет |
Есть |
Нет |
SON-10 |
TPS40192 |
Напряжение |
4.50...18.0 |
0.59...14.4 |
1.2 |
300/600 |
0.5 |
Есть |
Есть |
Есть |
Нет |
SON-10 |
TPS40193 |
Напряжение |
4.50...18.0 |
0.59...14.4 |
1.2 |
300/600 |
0.5 |
Есть |
Есть |
Есть |
Нет |
SON-10 |
TPS40195 |
Напряжение |
4.50...20.0 |
0.59...17.0 |
1.2 |
до 600 |
0.5 |
Есть |
Есть |
Есть |
Есть |
TSSOP-16, |
TPS5124 |
Напряжение |
4.50...15.0 |
0.90...12.0 |
2.0 |
до 500 |
1.0 |
Есть |
Нет |
Нет |
Нет |
TSSOP-30 |
Таблица 2. Контроллеры TI для понижающих многофазных синхронных DC/DC-источников
Наиме- |
Число |
Число |
Входное |
Выходное |
Макс. |
Частота, |
Точность |
Вывод |
Плавный |
Защита |
Корпус |
TPS40090 |
1 |
2, 3, 4 |
4.50...15.0 |
0.70...3.30 |
регулир. |
до 1000 |
1.00 |
Есть |
Нет |
Есть |
TSSOP-24, |
TPS40091 |
1 |
2, 3, 4 |
4.50...15.0 |
0.70...3.30 |
регулир. |
до 1000 |
1.00 |
Есть |
Нет |
Есть |
TSSOP-24, |
TPS40131 |
1 |
2 |
1.00...40.0 |
0.70...5.80 |
1.0 |
до 1000 |
1.00 |
Есть |
Есть |
Есть |
QFN-32 |
TPS40132 |
1 |
2 |
1.00...40.0 |
0.60...5.80 |
1.0 |
до 1000 |
0.80 |
Есть |
Есть |
Есть |
QFN-32 |
TPS40140 |
1, 2 |
1, 2 |
2.00...40.0 |
0.70...5.80 |
1.2 |
до 1000 |
0.50 |
Есть |
Есть |
Есть |
QFN-36 |
TPS40180 |
1 |
1 |
2.00...40.0 |
0.70...5.80 |
1.2 |
до 1000 |
0.75 |
Есть |
Есть |
Есть |
QFN-24 |
TPS51727 |
1 |
1, 2 |
4.50...28.0 |
0.40...1.25 |
2.7 |
до 500 |
1.50 |
Есть |
Нет |
Есть |
QFN-40 |
Таблица 3. Контроллеры TI для понижающих синхронных DC/DC-источников с высоким КПД при малых нагрузках
Наименование |
Число |
Число |
Число |
Входное |
Выходное |
Макс. |
Частота, кГц |
Точность |
Вывод |
Встроенный |
Защита |
Корпус |
TPS51020 |
2 |
1 |
2 |
4.50...28.0 |
0.80...5.50 |
2.0 |
270, 360, 450 |
1.0 |
Есть |
Есть |
Есть |
TSSOP-30 |
TPS5110 |
1 |
1 |
1 |
4.50...28.0 |
0.90...3.50 |
1.5 |
до 500 |
1.0 |
Есть |
Нет |
Есть |
TSSOP-24 |
TPS51116 |
1 |
1 |
1 |
3.00...28.0 |
1.50...3.00 |
0.8 |
до 400 |
1.0 |
Есть |
Нет |
Есть |
PwrPAD-20, QFN-24 |
TPS51117 |
1 |
0 |
1 |
1.80...28.0 |
0.75...5.50 |
3.0 |
до 550 |
1.0 |
Есть |
Есть |
Есть |
TSSOP-14, QFN-14 |
TPS51120 |
2 |
2 |
2 |
1.50...28.0 |
2.00...5.50 |
3.0 |
270, 330, 430, 580 |
1.0 |
Есть |
Нет |
Есть |
QFN-32 |
TPS51124 |
2 |
0 |
2 |
3.00...28.0 |
0.76...5.50 |
3.0 |
300, 360, 420 |
1.0 |
Есть |
Нет |
Есть |
QFN-24 |
TPS51125 |
2 |
2 |
1 |
5.50...28.0 |
2.00...5.50 |
1.0 |
325 |
1.0 |
Есть |
Нет |
Есть |
QFN-24 |
TPS51220 |
2 |
2 |
2 |
4.50...28.0 |
1.00...12.0 |
1.5 |
до 1000 |
1.0 |
Есть |
Есть |
Есть |
QFN-32 |
TPS5130 |
3 |
1 |
2 |
4.50...28.0 |
0.90...5.50 |
1.5 |
до 500 |
1.5 |
Есть |
Нет |
Есть |
QFP-48 |
TPS51511 |
1 |
1 |
1 |
3.00...28.0 |
0.75...3.30 |
0.8 |
до 550 |
1.0 |
Есть |
Есть |
Есть |
QFN-20 |
В последнее время преобразователи с синхронным управлением приобретают все большую популярность по сравнению с «классическими». Это объясняется, прежде всего, повышенной экономичностью, меньшим уровнем шума и большей надежностью. Перспективное направление – многофазные контроллеры, в основном предназначенные для мощных низковольтных DC/DC-преобразователей (табл. 2), которым TI уделяет основное внимание. Однако морально устаревшие, но все еще пользующиеся высоким спросом контроллеры с несинхронным управлением (силовой транзистор + диод) по-прежнему производятся компанией TI (табл. 4). В различной литературе не раз приводились описания этих микросхем, поэтому в статье основное внимание уделено перспективным новинкам в области контроллеров для DC/DC-источников.
Таблица 4. Контроллеры TI для DC/DC-источников (разное)
Наименование |
Топология |
Синхронное |
Входное |
Выходное |
Макс. |
Частота, кГц |
Точность |
Встроенный |
Вывод |
Корпус |
TPS40210 |
– |
Нет |
4.50...52.0 |
5.00...250 |
0.8 |
до 1000 |
2.0 |
Нет |
Нет |
PwrPAD-10, |
TPS40211 |
– |
Есть |
4.50...52.0 |
5.00...250 |
0.8 |
до 1000 |
2.0 |
Нет |
Нет |
PwrPAD-10, |
TPS43000 |
– |
Нет |
1.80...9.00 |
0.80...8.00 |
1.2 |
до 2000 |
2.0 |
Нет |
Нет |
TSSOP-16 |
TPS51100 |
– |
Нет |
4.75...5.25 |
0.60...1.70 |
– |
– |
внешний |
Нет |
Нет |
PwrPAD-10 |
TPS51200 |
– |
Нет |
0.30...3.60 |
0.30...3.60 |
– |
– |
внешний |
Нет |
Есть |
SON-10 |
TPS64200 |
– |
Нет |
1.80...6.50 |
1.20...6.50 |
– |
– |
2.0 |
Нет |
Нет |
SOT-23 |
TPS64201 |
– |
Нет |
1.80...6.50 |
1.20...6.50 |
– |
– |
2.0 |
Нет |
Нет |
SOT-23 |
TPS64202 |
– |
Нет |
1.80...6.50 |
1.20...6.50 |
– |
– |
2.0 |
Нет |
Нет |
SOT-23 |
TPS64203 |
– |
Нет |
1.80...6.50 |
1.20...6.50 |
– |
– |
2.0 |
Нет |
Нет |
SOT-23 |
UC3572 |
инвертирующий, обратноходовый |
– |
4.75...30.0 |
-48.0...0.00 |
0.5 |
300 |
2.0 |
Нет |
Нет |
SOIC-8, |
TL1451A |
повышающий, понижающий, обратноходовый |
– |
3.60...50.0 |
2.50...50.0 |
0.02 |
до 500 |
4.0 |
Нет |
Нет |
PDIP-16, |
TL5001 |
повышающий, понижающий, обратноходовый |
– |
3.60...40.0 |
1.00...50.0 |
0.02 |
до 500 |
3.0 |
Нет |
Нет |
PDIP-8, |
TPS40042 – синхронный понижающий ШИМ-контроллер, предназначенный для построения DC/DC-преобразователей с низким выходным напряжением (от 0.7 до 4.95 В), высоким выходным током (зависит от характеристик внешних силовых транзисторов, обычно до 20...25 А) и высокой частотой преобразования (до 1 МГц). Основные области применения: питание модулей динамической памяти (DDR, DDR-II и т.д.), гибридные DC/DC-модули питания, телекоммуникации. Основное отличие от других контроллеров – внешний источник опорного напряжения, который позволяет реализовать более гибкое управление микросхемой и расширяет область ее применения.
TPS40192 и TPS40193 – синхронные понижающие ШИМ-контроллеры с выходом POWER GOOD (рис. 1, вывод PDG) и внутренним опорным источником повышенной точности (0.5%). Широкий диапазон входного напряжения (от 4.5 до 18 В) позволяет применять эти контроллеры в составе DC/DC-преобразователей компьютерных видео/аудиокарт, телевизоров, мониторов и прочей бытовой электроники. Как все синхронные контроллеры Texas Instruments, TPS40192/ TPS40193 имеют в своем составе адаптивный узел, предотвращающий протекание сквозного тока через оба внешних силовых транзистора.

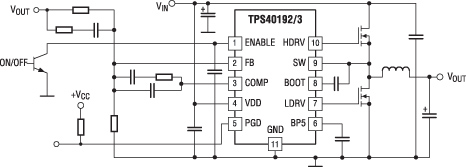

Рис. 1. Типовая схема включения контроллеров TPS40192/TPS40193
TPS40131 и TPS40132 – синхронные понижающие двухфазные ШИМ-контроллеры (табл. 2). Основная область применения: низковольтные DC/DC-источники питания с высоким выходным током (до 50 А). Отличительные особенности: встроенные драйверы для двух пар внешних силовых транзисторов, работающих в противофазе, что позволяет увеличить КПД и надежность источника. Встроенный дифференциальный усилитель может использоваться для помехозащищенного контроля выходного напряжения на нагрузке, что в значительной степени упрощает требования к топологии печатной платы. При использовании 6-битного цифрового делителя выходного напряжения TPS40120 появляется возможность программного управления выходным напряжением источника на базе TPS40131 и TPS40132 (рис. 2).

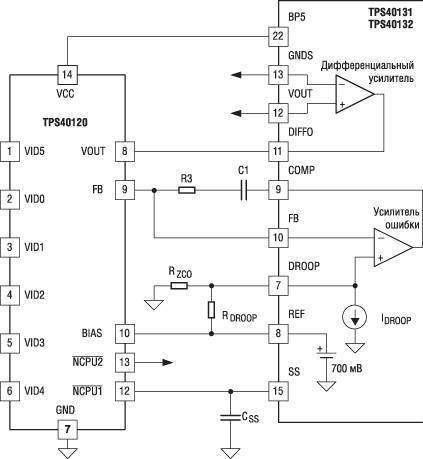

Рис. 2. Типовая схема подключения цифрового делителя TPS40120 с контроллерами TPS40131/TPS40132
Отдельно стоит упомянуть синхронные понижающие контроллеры, оптимизированные для работы на широкий диапазон нагрузки (табл. 3). Их основное назначение – преобразователи напряжения аккумуляторных батарей в ноутбуках, источниках питания ЖК-мониторов/телевизоров.
TPS51120 – синхронный понижающий двухфазный ШИМ-контроллер. Основные особенности: при отсутствии нагрузки собственный ток потребления микросхемы в активном режиме не превышает 0.5 мА (в выключенном состоянии – 7 мкА, в режиме ожидания – 100 мкА) во всем диапазоне входного напряжения (от 4.5 до 28 В), наличие регулируемой частоты преобразования (200 кГц...1 МГц). Для целей управления помимо данных о напряжении на нагрузке контролируется ток в катушке, то есть реализована обратная связь по току. Фактически при наличии нагрузки контроллер работает в режиме непрерывного тока, а при малой или отключенной нагрузке – в режиме прерывистых токов. Такая схема построения позволяет увеличить КПД преобразователя во всем диапазоне нагрузок.
Заключение
На сегодняшний день контроллеры для импульсных источников питания от компании Texas Instruments уверенно и прочно заняли нишу среди недорогих, надежных, многофункциональных и в то же время простых в эксплуатации импульсных источников питания малой, средней и большой мощности. Наиболее характерными применениями для них являются как бытовая электроника (компьютеры, ноутбуки, DVD-проигрыватели, ЖК-телевизоры и мониторы и т.п.), так и промышленная и медицинская аппаратура.
Литература
1. Дмитрий Цветков, «ШИМ-контроллеры STMicroelectronics», журнал «Новости электроники», 2008/3.
2. Дмитрий Еськин, «TPS40210 и TPS40211 – новые повышающие DC/DC-контроллеры Texas Instruments», журнал «Новости электроники», 2008/15.
