Преобразователь частоты MX2 от Omron IA - компактный инвертор с большими возможностями

Omron

Владимир Овсянников (Omron Electronics)

Частотный преобразователь МХ2 Omron Electronics специально разработан для решения задач управления. Он обеспечивает плавное регулирование электропривода даже при скоростях, близких к нулевым, гарантирует высочайшую точность быстрых циклических операций и поддерживает регулирование крутящего момента без датчика обратной связи

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Компания Omron Electronics сегодня – признанный во всем мире эксперт в области разработки и производства высокотехнологичных средств промышленной автоматизации. Компания обладает обширнейшей базой научных исследований и богатым опытом решения прикладных задач различных уровней сложности в таких отраслях рынка, как машиностроение, пищевая и перерабатывающая промышленность, энергетика, металлургия.

Поставки электрооборудования

Приводная техника – одно из направлений компании Omron, в котором она добилась успеха во всем мире. Частотные преобразователи (инверторы) компании всегда отличались бескомпромиссным качеством и высокой надежностью. При разработке нового преобразователя частоты (ПЧ) MX2 (рис. 1) была поставлена задача создать инвертор, максимально удовлетворяющий следующим критериям:

  • Производительность;
  • Функциональность и простота;
  • Энергоэффективность;
  • Доступность в обслуживании.

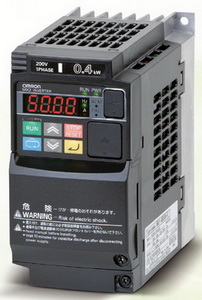

 Преобразователь частоты MX2
Рис. 1. Преобразователь частоты MX2

Производительность

Преобразователь частоты МХ2 – это компактный инвертор с векторным управлением в открытом контуре. Благодаря передовой конструкции и прогрессивным алгоритмам управления, инвертор MX2 обеспечивает плавное регулирование даже при скоростях близких к нулевым, гарантирует высочайшую точность при реализации быстрых циклических операций и поддерживает регулирование крутящего момента без датчика обратной связи (рис. 2).

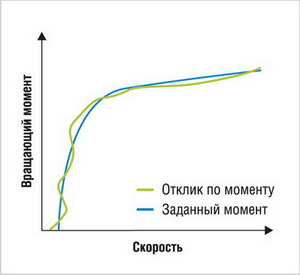

 Управление крутящим моментом в «открытом векторе»
Рис. 2. Управление крутящим моментом в «открытом векторе»





Преобразователи частоты MX2 способны обеспечивать 200% пусковой момент при очень низких скоростях вращения (вплоть до 0.5 Гц). Это позволяет использовать MX2 в применениях, ранее требовавших использования частотных преобразователей с замкнутым векторным управлением.

Функциональность и простота

Функциональное наполнение преобразователя частоты MX2 отвечает запросам самых взыскательных потребителей. В частности, он реализует функции управления тормозом, что позволяет использовать его в подъемном оборудовании, а также имеет встроенные функции безопасности (соответствует стандарту ISO 13849-1, категория 3).

Позиционирование и синхронизация по скорости

Для простых задач позиционирования специально разработана прикладная функция, благодаря которой можно не прибегать к помощи внешнего контроллера. Пользователь может выбрать до восьми фиксированных положений, включая «исходное». При этом есть возможность использовать стандартный двигатель без энкодера, а датчик обратной связи расположить непосредственно на валу механизма. Таким образом, уменьшается влияние люфтов в механической передаче и появляется возможность применения более дешевого электродвигателя. На рис. 3 показано простое позиционирование для задач групповой упаковки.



Простое позиционирование для задачи групповой упаковки
Рис. 3. Простое позиционирование для задачи групповой упаковки

Кроме того, режим синхронизации скорости может быть реализован без какого-либо дополнительного оборудования - достаточно выполнить обычную настройку параметров. В режиме слежения за скоростью MX2 работает в качестве ведомого устройства, управляемого сигналом импульсной последовательности частотой до 32 кГц от внешнего генератора импульсов или энкодера.



Встроенный программируемый логический контроллер (ПЛК)

Если задача требует нестандартных решений, то пользователь может создать для преобразователя частоты собственную программу (рис. 4). Функции ПЛК по умолчанию предусмотрены во всех моделях линейки MX2. Они открывают широкие возможности для создания гибких и изящных решений. С помощью интуитивно понятного интерфейса программирования на языке блок-схем пользователь может создавать программы объемом до 1000 строк исходного кода с возможностью выполнения до пяти задач одновременно.

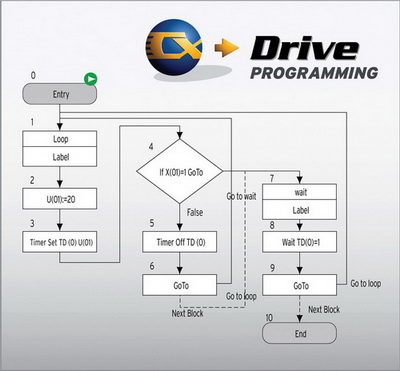

Пример программы для инвертора MX2
Рис. 4. Пример программы для инвертора MX2

Программы создаются с помощью программного обеспечения CX-Drive, которое имеет русский интерфейс и файл помощи с описанием команд.



Таким образом, поручив часть задач инвертору, можно разгрузить ресурсы ПЛК, оптимизировать систему, например, задействовав универсальные аналоговые входы/выходы ПЧ, а зачастую и совсем отказаться от использования ПЛК в простых применениях.

Интеграция в промышленные сети

Инвертор имеет встроенный порт RS-485 для связи по протоколу ModBus. Также доступны опциональные платы EtherCAT, ProfiBus, Componet, DeviceNet. При использовании ПЧ в промышленных сетях пользователь получает сокращение количества проводов и интеграцию с ПЛК верхнего уровня.

Немаловажным преимуществом при использовании промышленных сетей является возможность удаленной диагностики. Находясь в любой точке мира, вы имеете возможность соединиться с инвертором, посмотреть историю ошибок или изменить необходимый параметр.

Энергоэффективность

Для использования в задачах энергосбережения (насосы и вентиляторы) преобразователи частоты MX2 имеют двойную шкалу мощности. Наличие двойной шкалы позволяет выбирать инвертор на типоразмер ниже в задачах с переменной (насосной, вентиляторной) нагрузкой. Для оценки эффекта экономии и возврата инвестиций компания Omron разработала программное обеспечение eSaver. С помощью данной программы можно подобрать соответствующий инвертор и оценить эффект от его применения.

Технические характеристики

Краткие технические характеристики преобразователей частоты MX2:

  • Мощность от 0.1 до 15/18.5 кВт;
  • Векторное токовое управление, управление моментом в «открытом векторе»;
  • Высокий пусковой момент (200% на 0.5 Гц);
  • Два режима: CT (постоянный момент, 150%/1 мин) и VT (переменный момент, 120%/1 мин);
  • Встроенные функции логического программирования;
  • Параметры, ориентированные на применения (позиционирование, управление тормозом);
  • Функции безопасности;
  • До 1000 Гц в стандартном исполнении;
  • Встроенный miniUSB для параметризации;
  • Питание платы управления от 24 В;
  • Расширенные настройки для второго двигателя;
  • ModBus (встроен), DeviceNet, Profibus, CompoNet, EtherCAT;
  • Соответствие директиве RoHs.

Заключение

Выбирая инвертор МХ2, пользователь получает дополнительный функционал, который позволяет экономить как непосредственно на электричестве и стоимости сопряженных узлов (более простой ПЛК, более дешевый двигатель, снижение количества кабельных соединений, уменьшение размеров шкафа за счет монтажа ПЧ вплотную друг к другу), так и на стоимости монтажных работ (снижение количества кабельных соединений, безвинтовые клеммы).

Все преобразователи частоты MX2 рассчитаны на 10 лет работы без технического обслуживания. Надежность, гарантируемая качеством Omron, обеспечивает минимизацию расходов на ремонт и замену инверторов.

Имея широкий функционал и будучи максимально простыми в работе, MX2 уже используются во многих применениях, таких как конвейеры, транспортеры, подъемники, упаковочные машины, перемешивающие устройства, насосы и вентиляторы и др.
