Александр Николаев
Корейская компания Seoul Semiconductor выпускает семейство светодиодных AC-LED модулей Acrich2 с потребляемой мощностью от 4 Вт (Рисунок 1) до 16 Вт (Рисунок 2) и номинальным входным напряжением 100, 120 и 220 В переменного тока. В семействе круглых модулей Acrich2 только два типоразмера: один предусматривает установку в ретрофитные лампы с цоколем E27, другой – в светодиодные аналоги галогенных ламп с отражателем стандарта MR16. Каждая сборка состоит из нескольких светодиодов, одной или нескольких микросхем драйверов и небольшого количества пассивных компонентов.
 |
|

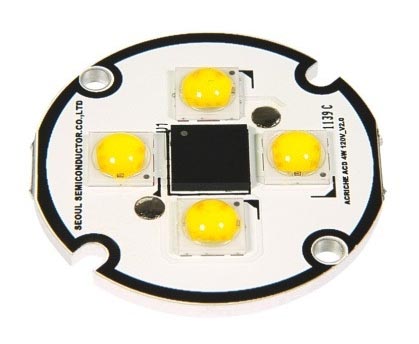

| Рисунок 1. | AC-LED модуль Acrich2 SMJPA3020120 (4 Вт, 230 В). |
 |
|

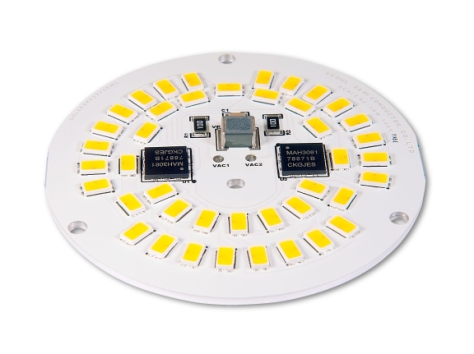

| Рисунок 2. | AC-LED модуль Acrich2 SMJD-3V16W1P3 (16 Вт, 230 В). |
Драйверы являются результатом многолетних усилий разработчиков компании и предметом ее особой гордости. В любых модулях Seoul Semiconductor использует одну из двух микросхем (Рисунок 3). Первая, рассчитанная на подключение нагрузки до 8 Вт, выпускается в 12-выводном корпусе LGA с габаритами 8 × 8 мм, вторая, в 7-выводном корпусе LGA 6 × 6 мм, позволяет подключить светодиоды с суммарной потребляемой мощностью 4 Вт. Микросхемы имеют внутреннее фирменное обозначение, однако в официальных документах компания называет их только «Acrich IC» (Микросхемы Acrich).
 |
|

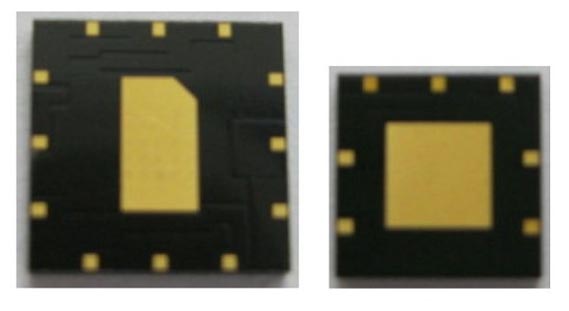

| Рисунок 3. | Микросхемы драйверов Acrich. |
На Рисунке 4 показана схема подключения светодиодов к 4-ваттному драйверу в модуле SMJPA3020120. На Рисунке 5 условно изображена конфигурация подключения светодиодных цепочек к микросхеме Acrich, а Таблица 1 и Рисунок 6 иллюстрируют последовательность включения этих цепочек в разных фазах сетевого напряжения.
 |
|

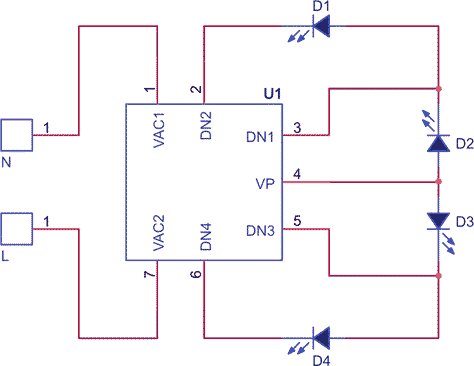

| Рисунок 4. | Схема подключения светодиодов к 4-ваттному драйверу в модуле SMJPA3020120. |
 |
|

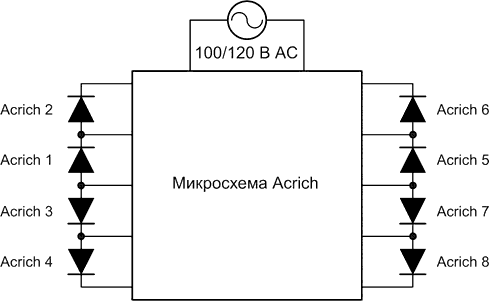

| Рисунок 5. | Конфигурация подключения светодиодных цепочек к микросхеме Acrich. |
Таблица 1. Состояния светодиодов в пределах одной полуволны входного напряжения
|
Область
|
1
|
2
|
3
|
|
Acrich 1, 3, 5, 7
|
ВКЛ
|
ВКЛ
|
ВКЛ
|
|
Acrich 2, 4, 6, 8
|
ВЫКЛ
|
ВКЛ
|
ВЫКЛ
|
 |
|

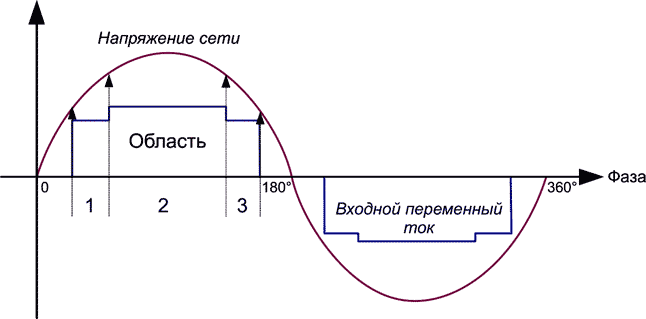

| Рисунок 6. | Последовательность включения светодиодных цепочек в схеме, изображенной на Рисунке 5. |
Конфигурации драйверов Acrich
Описание
В микросхемах Acrich используется архитектура с прямым управлением, позволяющая подключать их к сети переменного напряжения без использования AC/DC преобразователей.
Микросхемы Acrich имеют до 8 выходных каналов, током которых управляет внутренний контроллер, позволяющий поддерживать в заданных пределах токи, рассеиваемую мощность и коэффициент мощности.
Благодаря интеграции в Acrich всех периферийных компонентов, включая диодный мост и пассивные элементы, решения для приложений светодиодного освещения получаются простыми и эффективными.
Особенности
- Большой энергетический КПД
- Сниженный уровень мерцания
- Вторичные компоненты, из-за их фактического отсутствия, не влияют на срок службы осветительного прибора
- Уменьшенный вес лампы
- Низкая стоимость схемы
Технические характеристики
- Диапазоны входных напряжений переменного тока:
- 90…120 В (100 В)
- 100…144 В (120 В)
- 200 В…264 В (220 В/230 В/240 В)
- Номинальная мощность – 4 Вт/8 Вт
- Энергетический КПД – 90%
- Общие гармонические искажения – не более 25%
- Коэффициент мощности – не менее 0.95
- Срок службы – не менее 87,000 ч
