Новая, бесплатная и простая в использовании система автоматизированного проектирования позволит инженерам-электронщикам быстро создавать и исправлять 3D модели для оценки концепций разрабатываемых устройств и создания прототипов. DesignSpark Mechanical, разработка которой спонсировалась компанией RS Components, а выполнялась группой программистов из SpaceClaim, будет особенно полезна тем, кто захочет импортировать печатную плату из DesignSpark PCB, сконструировать для нее простой корпус и экспортировать его конструкцию в 3D принтер для быстрого изготовления макета.
Тенденция повышения эстетической привлекательности продуктов привела к тому, что если раньше механическое конструирование следовало за электронным, то теперь из за нехватки времени эти работы часто выполняются параллельно. Проведенное RS исследование показало, что инженерам нередко приходится ждать по неделе, пока команда узкоспециализированных специалистов по CAD-системам из его компании внесет небольшие изменения в механическую конструкцию, используя при этом сложные и дорогостоящие системы проектирования. В результате, именно итерационный процесс разработки конструкции может стать самым узким местом на начальном этапе работы над проектом. Идея RS состояла в том, чтобы позволить каждому электронщику самостоятельно создавать свои модели корпусов, сделав итерационный процесс конструирования более простым и быстрым и исключив из него узкое место, связанное с необходимостью обращения к сторонним специалистам.

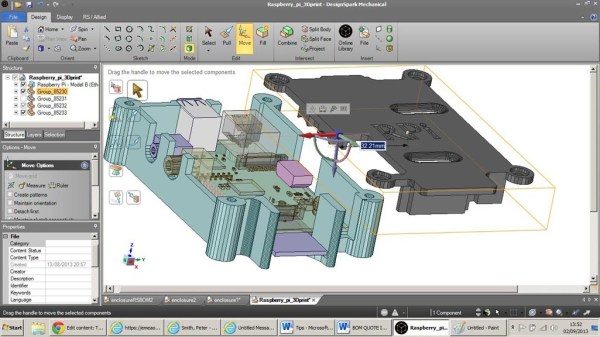

Для извлечения из новой САПР максимальных преимуществ следовало минимизировать время, необходимое пользователю для изучения нового средства. DesignSpark Mechanical существенно упрощена по сравнению с CAD-системами, предлагаемыми на сегодняшнем рынке. Команды типа копировать/вставить и отменить/восстановить, ставшие неслыханным нововведением в мире ориентированных на выделение признаков CAD-систем, помогают неискушенным пользователям применять инструмент интуитивно понятным способом. Этот подход основан на технологиях прямого моделирования и использует для создания 3D объектов набор простейших действий, подобных «перетащить», «сдвинуть», «заполнить» и «объединить» (см. Рисунок). Существенную помощь в освоении DesignSpark Mechanical оказывают и многочисленные видео руководства, с помощью которых новички могут приступить к работе через считанные минуты.
3D модели компонентов могут импортироваться из обширной библиотеки RS, а конструкции печатных плат – из DesignSpark PCB, как, впрочем, и из Orcad, Altium, Pads, Eagle и других систем. Созданные модели можно экспортировать в формат STL – основной входной формат 3D принтеров, или же в DXF, OBJ, 3DPDF, XAML, JPEG и PNG.
DesignSpark Mechanical привлечет также малые и средние компании, не имеющие возможности вкладывать большие средства в приобретение дорогих CAD систем и рискующие из-за этого проиграть свой бизнес более крупным игрокам. Эти компании, как правило, неоднократно используют одну и ту же механическую конструкцию, так как из-за недостатка времени и давления конкурентов не могут позволить себе каждый раз начинать разработку новой концепции с нуля. Если система проектирования абсолютно бесплатна, зачем же она нужна RS Components? Компания надеется, что разработчики будут пользоваться ссылками из DesignSpark Mechanical на ее каталог.
«Мы знаем, как не любят инженеры заниматься поиском материалов и компонентов, поэтому наша система легко и быстро делает это сама. Вы можете автоматически сгенерировать перечень компонентов и немедленно отправить запрос на их покупку. В списке поставщиков, конечно же, будет RS», – говорит Мартин Кинан (Martin Keenan), руководитель комплекса стратегии приложений RS Components. – «В конечном счете, мы хотим помочь потребителям выполнять разработки быстрее. Если вместо четырех устройств они создадут за год пять, мы будем считать свою цель достигнутой».
