Компания Мастер Кит, выпускающая серию обучающих наборов для начинающих под общим названием «Азбука электронщика», конечно же, не могла обойти вниманием такой известный компонент, как «легендарный» интегральный таймер NE555. И если в первом наборе «Основы схемотехники» рассматриваются 15 простейших схем с применением основных электронных компонентов (резисторов, конденсаторов, транзисторов, диодов), то в наборе, который мы назвали «Классика схемотехники», приведены 20 схем с применением таймера NE555.
Немногие электронные компоненты могут похвастаться названием «легендарный». Да, были, есть и будут компоненты популярные, широко распространенные в течение какого-то промежутка времени. Но чтобы при современной скорости научно-технического прогресса оставаться вполне современными и востребованными – таких немного! И один из таких компонентов – это интегральный таймер NE555. Под этим наименованием в 1971 году он был выпущен фирмой Signetics и с тех пор практически в неизменном виде выпускается многими известнейшими производителями электронных компонентов. Этому, безусловно, способствует очень удачное сочетание функционала и цены. Пятерки традиционно входят в наименование у всех производителей, кроме, пожалуй, отечественных. У нас эта микросхема носит название 1006ВИ1.
Легендарный таймер до сих пор служит источником вдохновения для множества любителей и профессионалов в области электроники. Ими разработано множество полезных и дешевых решений на основе этой аналоговой микросхемы.
Все схемы так же, как и в предыдущем наборе, собираются на беспаечной монтажной плате и питаются от одной батареи типа «Крона» напряжением 9 В.
Схемы подобраны по нарастающей сложности и охватывают все функциональные возможности микросхемы – от схем, поясняющих принцип работы NE555, до практических реализаций устройств, имеющих в основе один или два таймера: генераторов, реле времени, сигнализаторов, звуковых модулей, устройств задержки, подавления дребезга контактов и др.
Приведем для примера схему задержки включения акустических систем в усилителе звуковой частоты для исключения щелчков и выхода их из строя. При подаче питания на схему светодиод LED1 включится через время, определяемое постоянной времени цепочки С1, VR1 и может регулироваться в широких пределах с помощью подстроечного резистора VR1. Если вместо резистора и светодиода на выход 3 микросхемы подключить электромагнитное реле, получится полноценная схема задержки включения.

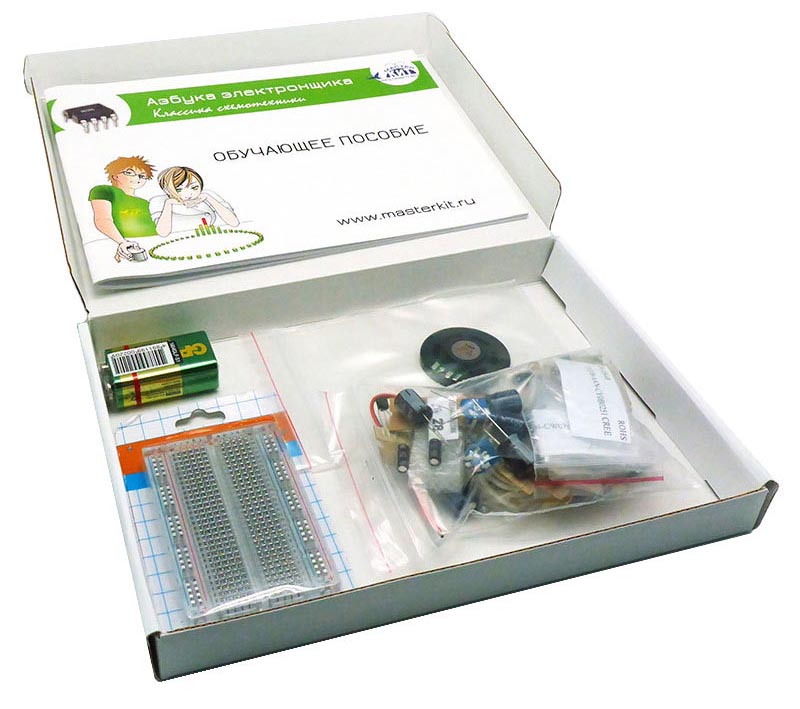

В красочном обучающем пособии даты описания всех электронных компонентов, входящих в состав набора: их внешний вид, схематическое обозначение, маркировка. Поэтому даже начинающему электронщику будет легко собрать любую из предложенных 20-ти схем.
В пособие, как и ранее, мы включили небольшую теоретическую часть с необходимыми разъяснениями к каждой схеме, сделав основной упор на практический опыт и результат. Во всех схемах предусмотрены какие-либо наглядные результаты их работы – либо светодиодная световая индикация, либо звуковая с помощью маломощного динамика. Также в пособии есть традиционный раздел «Проверь себя» с вопросами по рассматриваемой теме.
 |
 |
Общее число компонентов, включенных в набор – около 100, помимо трех таймеров NE555. Используя макетную плату и компоненты, после изучения пособия можно самостоятельно разрабатывать и собирать свои схемы, основываясь на полученных знаниях и самостоятельном поиске информации в печатных изданиях и Интернете.
Таким образом, новый набор компании Мастер Кит «Азбука электронщика – Классика схемотехники», являясь логическим продолжением предыдущего набора серии, может быть рекомендован для самостоятельного изучения и закрепления теоретических знаний по аналоговой схемотехнике для учащихся школ, колледжей и ВУЗов.
