Одна микросхема на все источники питания. Микросхемы Active-Semi серии PAC

Говорим «современная электроника» – подразумеваем «интеграция». Сочетание все большего числа функций в одном изделии, будь то микросхема или готовое устройство, стало одним из главных направлений развития рынка электроники. В наше время, когда технический прогресс довольно-таки сильно толкает в спину и разработчиков, и производителей, очень важно обладать решениями, с которыми создание новых изделий и их изготовление проходили бы как можно быстрее и проще. Высокоинтегрированные микросхемы позволяют создавать функционально богатые изделия, обходясь минимумом дополнительных компонентов, используя простые печатные платы (зачастую – одни и те же для разных изделий) и сократить число технологических операций при сборке. Можно сказать, что создатели микросхем высокой степени интеграции взяли на себя бóльшую часть сложностей, с которыми приходится сталкиваться разработчикам конечных изделий. Возможности современного микроэлектронного производства позволяют создавать очень сложные и при этом недорогие микросхемы, как специализированные под конкретную задачу, так и универсальные.

Контроллеры питания компании Active-Semi серии PAC представляют собой этакие «специализированно-универсальные» решения, которые отличаются и ориентацией на конкретные задачи (питание), и универсальностью, позволяющей создавать на основе одной микросхемы различные системы питания. По сути, эти микросхемы представляют собой микроконтроллеры с 32-битным процессорным ядром ARM Cortex M0, работающим на частоте 50 МГц в комплексе со всей необходимой периферией, оснащенные мощным аналоговым интерфейсом и несколькими специализированными функциональными модулями (Рис. 1). «Изюминкой» микросхем PAC можно считать патентованный «многорежимный менеджер питания» (Multi-Mode Power Manager, MMPM), предназначенный для непосредственного управления преобразователями различных типов (Рис. 2). MMPM содержит четыре линейных стабилизатора на различные напряжения и контроллер импульсных преобразователей. Для управления силовыми ключами микросхемы содержат 16-канальный ШИМ-контроллер и конфигурируемые драйверы ключевых транзисторов. С их помощью микросхема может управлять полу- и полномостовыми преобразователями. АЦП, компараторы и программируемые усилители аналогового интерфейса предназначены для измерения напряжения, тока и прочих параметров, значения которых необходимо контролировать при работе изделия. Мощности ядра микроконтроллера хватает для реализации практически любых сценариев работы (например, в беспроводных зарядных устройствах и «умных» преобразователях).

Таким образом, одна-единственная микросхема PAC может выступать в роли универсального контроллера для различных систем питания. Свойства микросхем этой серии приведены в таблице.

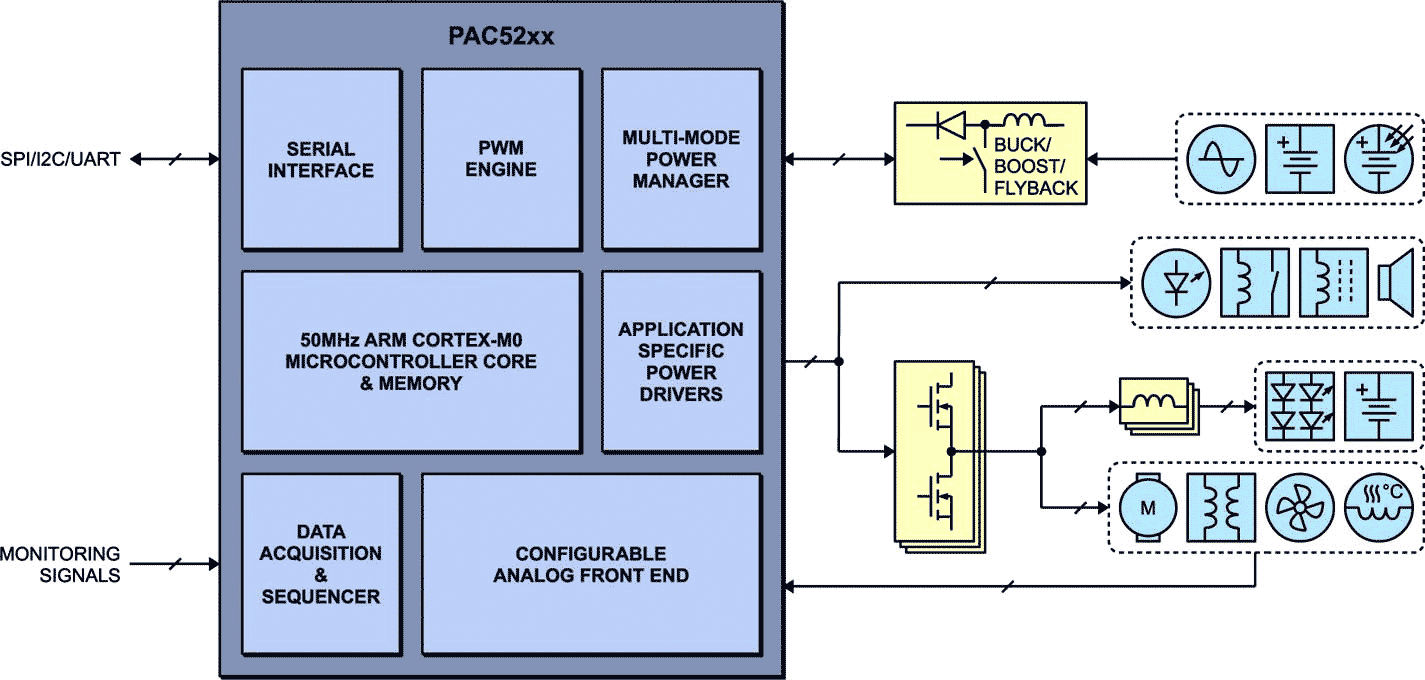

Рис. 1. Структура микросхем Active-Semi серии PAC и принцип их включения.

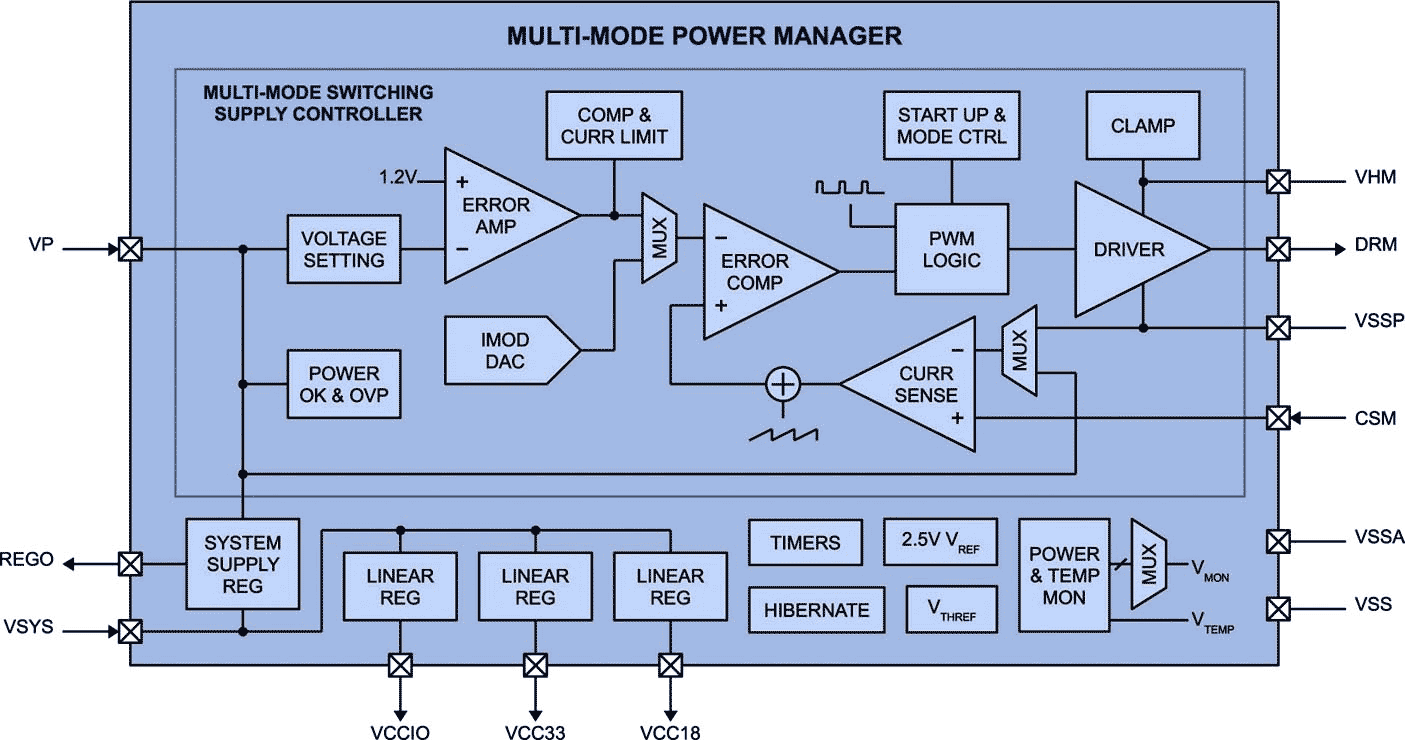

Рис. 2. Структура многорежимного менеджера питания (MMPM).

Таблица 1. Микросхемы Active-Semi серии PAC

Посмотреть подробные характеристики микросхем серии PAC Active-Semi
