Путь компании Kenwood: на рубеже веков. Часть 2

Журнал РАДИОЛОЦМАН, май 2016

Юрий Петропавловский

Часть 1

В первой половине 2000-годов компания постоянно наращивала номенклатуру производимых продуктов во всех сферах своей деятельности, в том числе в области бытовой аудиотехники, связной, автомобильной и навигационной аппаратуры.

В заключение рассмотрим особенности AV ресиверов компании, разработанных в период с 2002 по юбилейный 2006 год (60 лет со дня основания), прошедший под девизом «Вслушиваясь в будущее» (“Listen to the Future”) во главе с президентом компании Харуо Кавахара (Haruo Kawahara). На Рисунке 9 фото из годового отчета Kenwood 2005 года. В настоящее время Харуо Кавахара – председатель и главный исполнительный директор корпорации JVCKENWOOD.

Рисунок 9.	Харуо Кавахара.

Поскольку большинство базовых функций AV ресиверов различных производителей в основном одинаковы, здесь рассмотрим преимущественно схемотехнические и конструктивные особенности конкретных аппаратов Kenwood и их отличительные функциональные особенности.

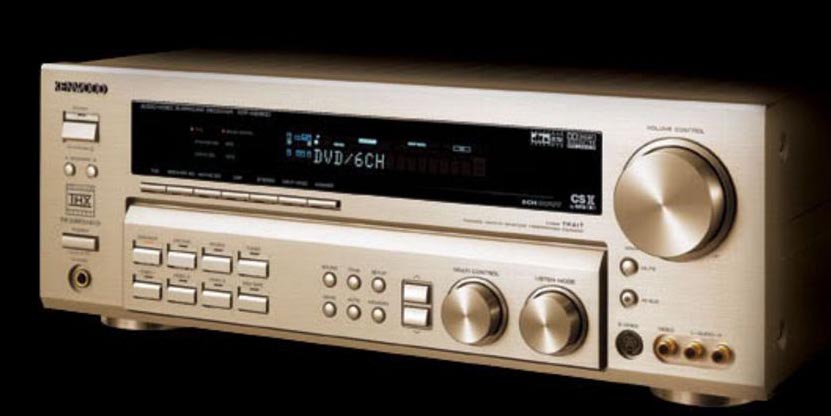

Рисунок 10.	Ресивер KRF-X9060D-G.

В линейку AV ресиверов 2002 года входят модели Kenwood KRF-X9060D, KRF-V8060D, KRF-V7060D, KRF-V6060D, VR-6050/6060/6070. Флагманская модель KRF-X9060D (Рисунок 10) получила немало положительных отзывов экспертов и любителей качественного звука, и оснащена набором декодеров пространственного звучания: THX Surround EX (Лукас-фильм), Dolby Digital EX, DTS-ES, Dolby Bro Logic II, SRS Circle Surround II (преобразования моно и стереосигналов в многоканальные). Ресивер содержит шесть звуковых каналов с отдельным линейным выходом для подключения активного сабвуфера (система 6+1). Основные параметры УЗЧ ресивера:

• Максимальная выходная мощность 130 Вт на нагрузке 8 Ом при THD = 10 %;
• THD = 0.009 % на частоте 1 кГц при выходной мощности 50 Вт/8 Ом;
• Полоса пропускания 10 Гц … 100 кГц (по уровню –3 дБ);
• Динамический диапазон 95 дБ, по входу PHONO MM 75 дБ (полоса 40 Гц … 20 кГц).

Все шесть УЗЧ ресивера выполнены на дискретных биполярных транзисторах по одинаковой схеме. Выходные каскады выполнены на комплементарных транзисторных сборках TRAIT3KN (n-p-n), TRAIT3KP (p-n-p) с маркировкой Kenwood. Реальный производитель и технические данные этих транзисторов в открытом доступе отсутствуют, однако они имеются в каталогах многих поставщиков запасных частей и электронных компонентов, и продаются по цене 7-10 долларов, например, компанией Encompass (Рисунок 11). Начальный ток 20 мА транзисторов устанавливается переменным резистором, его регулировку производят после 10-минутного прогрева.

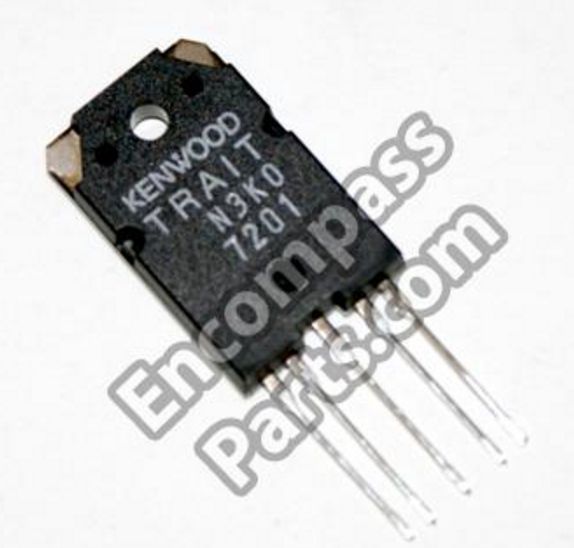

Рисунок 11.	Транзистор TRAIT3KN.

Для питания усилителей мощности ресивера используются два выпрямителя, питающихся от отдельных обмоток силового трансформатора. В качестве выпрямителей используются интегральные выпрямительные мосты с большой перегрузочной способностью D5SBA20F03 фирмы Shindenen на напряжение 200 В с максимальным током 6 А (пиковый ток до 120 А) и прямым напряжением 0.8…1 В (при I_ПР = 1…10 А). В аппаратах рассматриваемой линейки могут применяться и аналоги – TS6P03G фирмы TSC (Taiwan Semiconductor). Конденсаторы фильтра обоих выпрямителей содержат по одному конденсатору 4700 мкФ × 75 В, выходное напряжение выпрямителей 55 … 61 В (в зависимости от модели).

От параметров источников питания существенно зависит пиковая выходная мощность УЗЧ. Косвенно об этом можно судить по весу аппаратов с трансформаторными источниками питания. Например, ресиверы с заявленной выходной мощностью порядка 100…130 Вт весом около 10 кг, скорее всего, будут лучше передавать пиковые басовые музыкальные фрагменты, чем аппараты весом 5 кг с такой же заявленной мощностью. При отсутствии массивных элементов корпусов вес аппаратов в значительной степени определяется весом силовых трансформаторов, в меньшей степени весом радиаторов охлаждения и конденсаторов фильтров выпрямителей (вес модели KRF-X9060D – 10 кг).

Коротко остановимся на особенностях схемотехнического построения рассматриваемых ресиверов.

В качестве электронного регулятора громкости используется многофункциональная микросхема M61516FP фирмы Mitsubishi. В микросхему интегрированы: сдвоенный 10-канальный коммутатор с входными аттенюаторами; регулятор тембра по высоким и низким частотам и 7+1-канальный регулятор громкости с независимым цифровым управлением. Диапазон регулировки громкости от нуля до –92 дБ, тембра – ±10 дБ (шаг 2 дБ), входного аттенюатора – 0/–3/–6/–12 дБ, коэффициенты передачи выходных усилителей 0/+3/+6/+9/+12 дБ, напряжения питания +5 В, +7 В, –7 В.

Декодеры пространственного звука ресиверов реализованы на цифровом сигнальном процессоре ADSST-Melody-32 фирмы Analog Devices разработки 2002 года. Этот 32-разрядный сигнальный процессор с фиксированной или псевдоплавающей точкой и производительностью до 160 MIPS обеспечивает декодирование перечисленных выше сигналов многоканального звука, а также сигналов DTS Neo6, MPEG AAC Multichannel, ADI Surround Fields, регулировку задержек в каналах, автоматическое декодирование транспортного потока и сохранение пользовательских настроек. Процессор поддерживает интерфейсы I²S, SPI, S/PDIF и внешние ОЗУ. Напряжение питания 2.5 В.

В качестве приемника цифровых сигналов S/PDIF с оптических входов используется микросхема AK4112A фирмы АКМ. Микросхема обеспечивает преобразование последовательных сигналов S/PDIF (96 кГц, 24 разряда) в сигналы стандартного аудиоинтерфейса (LRCK, BICK, SDTO) для подачи на DSP и ЦАП ресиверов. Многоканальный аудиокодек AK4529 фирмы АКМ обеспечивает аналого-цифровое преобразование стереосигналов в цифровые 24-разрядные потоки с динамическим диапазоном 102 дБ. 8-канальный ЦАП микросхемы преобразует цифровые сигналы пространственного звука в аналоговые сигналы. В аналоговых трактах ресиверов применено множество операционных усилителей NJM4580, NJM4565 фирмы JRC, КМОП коммутаторов TC7…, TC74… фирмы Toshiba, а также большое число дискретных транзисторов. Системы управления ресиверов базируются на микропроцессорах MN101C49xxx фирмы Panasonic.

В линейку ресиверов 2003 года входят модели Kenwood KRF-V7070D, KRF-V8070D, KRF-V9070D, VR-7060/7070/7080. Аппараты линейки мало чем отличаются от соответствующих моделей 2002 года, в том числе по внешнему виду.

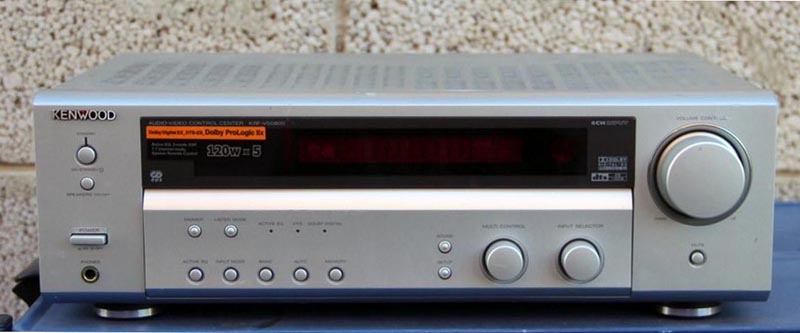

Рисунок 12.	Ресивер KRF-V6080D.

В 2004 году компания выпустила линейку ресиверов KRF-V4080D, KRF-V5080D, KRF-5580D, KRF-V6080D, KRF-5090D, KRF6090D, VR-804/806/905/906 (Рисунок 12) бюджетного класса, уступающих по качеству звука предыдущим моделям. УЗЧ ресиверов выполнены на гибридных микросхемах фирмы Sanyo: STK-413-220A (Рисунок 13, фронтальные каналы), STK412-020A или STR413-020A, или STK-413-220A (тыловые, задние тыловые, центральный и низкочастотный каналы). Модели KRF-V4080D/V5090D/VR804/VR905 выполнены в варианте 5+1 каналов, KRF-V5580D – 6 каналов (с дополнительным усилителем мощности для сабвуфера), KRF-V5080D – 5+3 каналов (два дополнительных линейных выхода задних тыловых каналов и выход на сабвуфер), KRF-V6080D/V6090D/VR906 – 6+3 каналов (используется дополнительный усилитель мощности для одного заднего тылового канала, а также имеются 2 линейных выхода задних тыловых каналов и один линейный выход на сабвуфер).

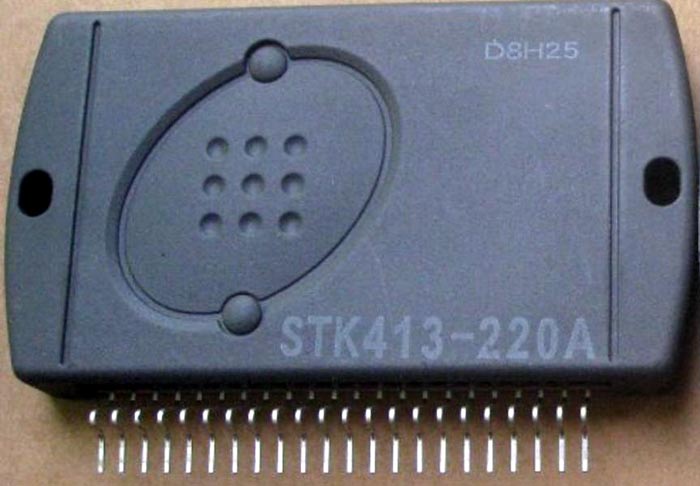

Рисунок 13.	Микросхема STK-413-220A.

Выходная мощность двухканальных микросхем серий STK412…413… в основном определяется напряжением питания и сопротивлением нагрузки. Например для STK412-020 компания Sanyo указывает номинальную мощность 80 Вт + 80 Вт при THD = 0.8%, напряжении питания ±45 В и нагрузке 8 Ом. Максимальное напряжение питания этой микросхемы ±71 В, а выходная мощность может достигать 120 Вт на канал при THD = 0.8 %. Напряжение питания микросхем в рассматриваемых ресиверах равно ±76 В (микросхемы с индексом А), емкость конденсаторов фильтра выпрямителей – 4700 мкФ, вес аппаратов 7.7 … 8.8 кг (в зависимости от модели). Основные параметры ресиверов рассматриваемой линейки:

• Максимальная выходная мощность 100 Вт на канал при THD = 0.7 % на нагрузке 8 Ом;
• Общий уровень гармоник 0.05 % при выходной мощности 50 Вт на нагрузке 8 Ом (значительно больше, чем у предыдущих моделей);
• Полоса пропускания 20 Гц … 70 кГц (уже, чем у предыдущих моделей);
• Отношение сигнал/шум по линейным входам 95 дБ (входы PHONO отсутствуют).

Линейка 2005 года включает модели KRF-V7090D, KRF-V8090D, KRF-X9090D, VR9050/9060/9070/9560/9580. В этих аппаратах компания вернулась к схемотехнике линеек 2002-2003 годов (в УЗЧ используются транзисторы TRAIT3KNNF, TRAIT3KPNF). Внешний вид модели KRF-X9090D показан на Рисунке 14. Параметры аппаратов также аналогичны соответствующим параметрам ресиверов предыдущих линеек.

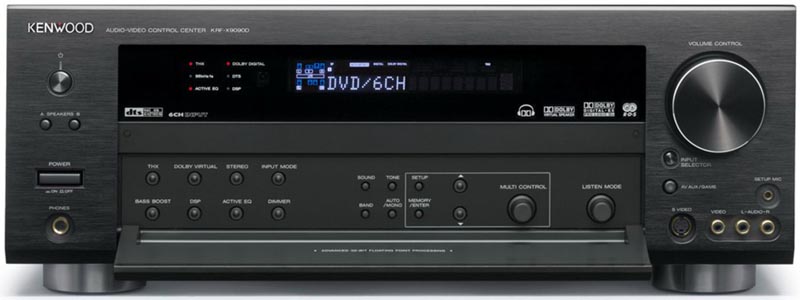

Рисунок 14.	Ресивер KRF-X9090D.

В 2006 году компания выпустила модели Kenwood KRF-V5100D, KRF-V6100D, схемотехническое и конструктивное построение, а также внешний вид которых аналогичны моделям 2004 года (УЗЧ на микросхемах STK412… STK413…) с соответствующими параметрами.
