Fast Forward Forum от журнала «Elektor» на 27-й Международной выставке Electronica 2016, München

Журнал РАДИОЛОЦМАН, декабрь 2016

М.А. Шустов

С 8 по 11 ноября 2016 г. в третьем по величине городе Германии Мюнхене состоялась 27-я Международная выставка Electronica 2016. О беспрецедентных масштабах выставки красноречиво говорят цифры: свыше 73 тысяч посетителей из 87 стран мира, 2700 представителей от 800 фирм-экспонентов из 52 стран, 480 журналистов из 30 стран. Общая площадь выставки превышала площадь вместе взятых Лувра и Эрмитажа.

Рисунок 1.	Эмблема выставки Electronica 2016.

На Рисунке 1 изображена эмблема выставки, а на Рисунке 2 – план размещения ее экспозиций в 12 гигантских павильонах ангарного типа.

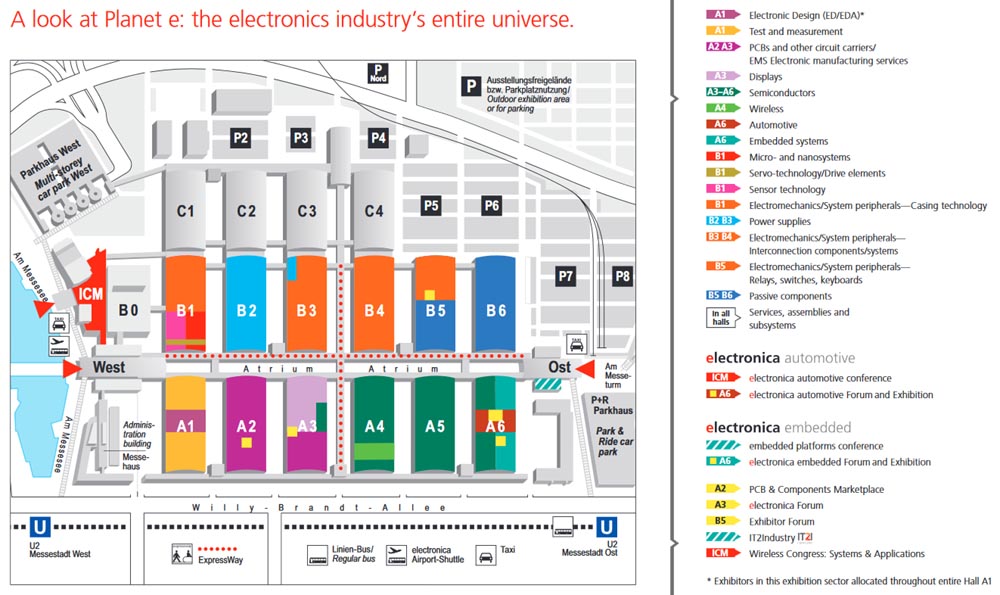

Рисунок 2.	План размещения экспозиций на 27-й Международной выставке электронных компонентов, систем и приложений, München-2016. От одного конца выставки до другого «всего» одна остановка метро.

В числе многочисленных фирм и организаций-участников выставки в очередной раз отметился международный журнал «Elektor», под презентации которого было выделено 500 кв.м. Спонсорами журнала в организации Fast Forward Forum на выставке Electronica 2016 выступили STMicroelectronics, Conrad, Würth Elektronik и Trinamic. В конце мая 2016 г. потенциальным участникам форума от журнала «Elektor» были разосланы персональные извещения с предложением в весьма сжатые сроки представить на конкурс свои разработки в номинациях «Прототип», «Стартап» или «Идея». Сроки эти затем были существенно пролонгированы. Победителям конкурса в каждой из трех номинаций, занявшим первые места, была обещана премия 75, 50 и 25 тыс. евро на развитие своих проектов.

Рисунок 3.	Генеральный (управляющий) директор Издательства «Elektor» Don Akkermans.

В итоге из поступивших на конкурс двухсот с небольшим предложений Оргкомитетом было отобрано 35 проектов, авторами которых стали представители 16 стран, преимущественно Германии. 19 проектов были представлены фирмами, 16 – частными лицами.

Рисунок 4.	Члены Международной редколлегии журнала «Elektor» – контент-директор Ferdinand te Walvaart (слева) и ответственный редактор англоязычных версий журнала Jan Buiting (справа).

Оргкомитет и, соответственно, жюри форума составили: Генеральный директор Издательства «Elektor» Don Akkermans, Рисунок 3, а также члены Международной редколлегии журнала «Elektor» – контент-директор журнала Ferdinand te Walvaart, ответственный редактор англоязычных версий журнала Jan Buiting, главный редактор немецкоязычного издания Jens Nickel, технический менеджер и вебмастер журнала Clemens Valens (Рисунки 4 и 5) и ряд других лиц. Многотрудная работа секретаря Оргкомитета легла на плечи хрупкой дамы Tanja Pohlen; рабочие будни форума освещала журналист Tessel Renzenbrink, Рисунок 6.

Рисунок 5.	Член Международной редколлегии журнала, главный редактор немецкой версии журнала Jens Nickel (слева), а также технический менеджер и вебмастер лаборатории журнала http://www.elektor-labs.com, ведущий форума Clemens Valens (справа).



Рисунок 6.	Секретарь форума, менеджер проекта Tanja Pohlen (слева), журналист Tessel Renzenbrink (справа).

8 ноября в 10 часов утра Fast Forward Forum стартовал, Рисунок 7.

Рисунок 7.	Открытие Fast Forward Forum на Electronica 2016. Стартовое ускорение задано.

Каждый участник форума выступал 15–20 минут, демонстрируя на экране монитора виртуально, а иногда и наглядно, в железе, свою разработку, после чего отвечал на возникшие у жюри и слушателей вопросы. Кроме того, у каждого участника имелся индивидуальный демонстрационный стенд и место для размещения экспонатов.

Первым представил свою разработку на суд участников мероприятия самый дальний участник форума, прибывший в Мюнхен с противоположной стороны земного шара – из Австралии. Len Williams, Рисунок 8, изложил свой новый метод для измерения расхода воды с использованием полностью цифрового подхода взамен традиционному механическому способу. Способ обещал быть более точным, позволял экономить воду в засушливых регионах Австралии и даже обнаруживать утечки воды.

Рисунок 8.	Len Williams (Австралия) отвечает на вопросы по своему методу измерения расхода воды. Справа ведущий форума Clemens Valens.

Следующим свой метод обучения навыкам программирования с использованием «умных часов» SmartWatch представил Peter Wasilewski из Польши, компания NWATH.

Второй представитель Польши Bartosz Walentyn, компания BUCIOR, продемонстрировал зрителям многофункциональное устройство для удаления сорняков или очистки пола водяным паром.

Далее David Link, представитель группы разработчиков из четырех человек от немецкой компании NevisQ, презентовал монитор, позволяющий с помощью искусственного интеллекта контролировать действия пожилых людей, нуждающихся в уходе и поддержке.

Участник форума из Индии Ravinda Desai показал зрителям действующую установку Surround Sound System, использующую новый формат объемного звука для домашних кинотеатров. Установка являла собой высококачественный УНЧ АВ-класса с выходной мощностью 80 Вт, дополненную усилителем D-класса повышенной мощности.

После обеденного перерыва слушания возобновил Andre Kholodov, представляющий группу разработчиков из Германии (фирма eCozy) и Украины. Его разработка относилась к усовершенствованию водно-радиаторных термостатов за счет внедрения в них электронно-разумной начинки, позволяющей дистанционно контролировать и отображать температуру.

Следующий участник состязания Michael Happak из Германии (фирма CA&RE Industries UG) продемонстрировал публике мобильный динамик «с самым лучшим качеством звука».

Will Dijkman из Нидерландов, Рисунок 9, представлял «недорогой» (1899 евро) портативный USB прибор для измерения импеданса в диапазоне частот 100 Гц … 50 МГц.

Рисунок 9.	Will Dijkman (Нидерланды) объясняет слушателям, какими громоздкими и неуклюжими ныне кажутся монстры измерительной техники полувековой давности, и насколько компактен и удобен созданный им прибор.

Charles Papon из Швейцарии предложил вниманию публики альтернативный язык описания аппаратных средств цифровой техники с открытым исходным кодом.

После перерыва на кофе-брейк с докладом «Градиентный детектор – новый элемент электронных устройств для контроля отклонения сигнала от нормы» от имени соавторов (М.А. Шустов и А.М. Шустов) выступил А.М. Шустов, Рисунок 10.

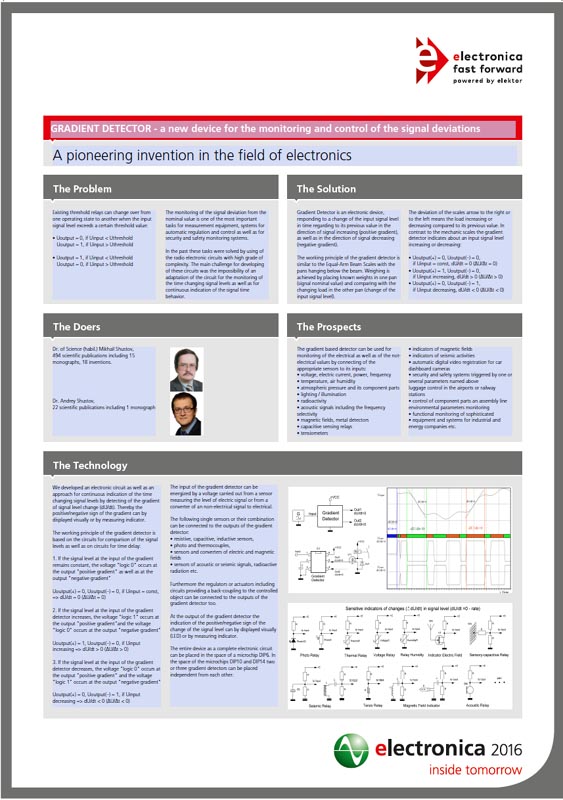

Рисунок 10.	Стенд М.А. Шустова и А.М. Шустова «Градиентный детектор – новый элемент электронных устройств для контроля отклонения сигнала от нормы».

Завершил первый рабочий день форума Walter Mayer из Германии с докладом под названием «Макетные платы для проектов, использующих компоненты SMD».

Второй день форума открылся сообщением австрийца Daniel Schrott, который разработал систему защиты детей и животных, базирующуюся на Raspberry Pi-технологиях. Система позволяет определять географическое положение объекта, контролировать содержание углекислого газа в воздухе и измерять температуру, позволяя тем самым следить за состоянием детей или животных, оставленных в автомобиле.

Следующим докладчиком был Ulrich Dreher из Штутгарта (Германия), представляющий фирму μOLDA. Он представил на суд жюри и зрителей малый онлайн анализатор данных для измерения в реальном масштабе времени свойств кабельной продукции.

Затем с сообщением на тему «WiFi-enabled IoT development board» выступил бельгиец Gino de Cock и, сразу за ним, португальцы Joao Rosa и Julio Matos с докладом на тему «Шлюз для IP видеоконференций через ISDN».

Обаятельная Lara Obst, представляющая коллектив авторов от компании Mowea (Modular Wind Energy) из Германии, выступила с докладом, в котором были изложены успехи компании в деле разработки специального способа обеспечения надежным и экономичным энергоснабжением бытовых потребителей, расположенных вне зоны традиционного сетевого снабжения. Автономное энергоснабжение было гарантировано совместным использованием солнечной энергии и энергии ветра.

Завершил предобеденное заседание француз Jean Noel Lefebvre из Лиона, участник подобного мероприятия в 2014 г. Он презентовал две свои цветовизуальные разработки, Рисунок 11, первая из которых имела привлекающее внимание наименование «Магическая лампа», которая окрашивалась в цвет куска окрашенной бумаги, подложенной под эту лампу. Вторая разработка, скорее всего, предназначалась для дружеских вечеринок или проведения рекламных акций. Это были перфорированные очки, носитель которых видел окружающий мир сквозь сетку отверстий, а снаружи очков располагались светодиоды, по которым транслировалась бегущая строка с заранее запрограммированным сообщением.

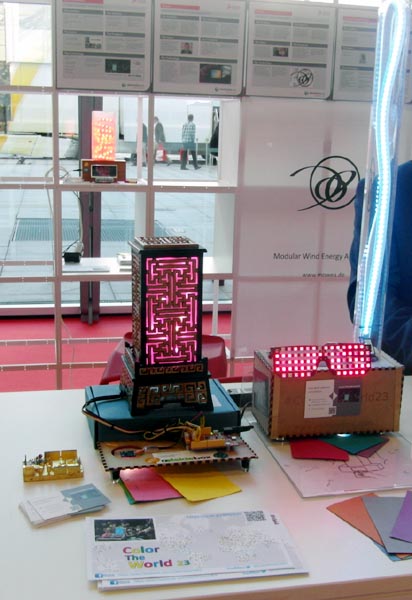

Рисунок 11.	«Магическая лампа» Jean Noel Lefebvre (Франция), окраска которой изменяется в соответствии с цветом цветной бумаги, подложенной под предметный столик прибора. Справа на ящичке дырчатые очки того же автора с автономным источником питания, которые могут отображать бегущую строку с информацией.

Вторая половина рабочего дня форума открылась выступлением португальца Orlando Remedios на тему «Прикладное программное обеспечение, полностью обслуживаемое провайдером, с системой End-to-End шифрования».

После него свою разработку под названием «Полностью масштабируемая платформа для точного определения в режиме реального времени перемещения товаров для промышленности, розничной торговли и спорта» представлял чех Milan Simek – представитель компании Sewio Networks.

Pierre Yeves Sempere (Франция), сотрудник компании EMSPROTO, отметился сообщением «Быстрый монтаж печатных плат для дизайнера электроники».

Болгарин Georgi Taskov, представитель коллектива люксембургской компании EWOS, познакомил слушателей с решением проблемы удаленного беспроводного мониторинга и анализа вибрационных процессов.

После короткого перерыва были заслушаны презентации идей бельгийца Jonas Galle (компания ValCUN) на тему «Недорогой 3D-принтер для металлической печати» и немца Ulrich Pilz «Банк питания и сбора тепловой энергии как социальный проект для детей и школьников». «Банк питания» содержал элемент Пельтье, обычно используемый для охлаждения процессоров, к выводам которого был присоединен цифровой мультиметр. По мнению автора, такие элементы за счет тепла человеческого тела способны при усовершенствовании заряжать аккумуляторы USB-устройств.

Третий рабочий день форума открылся презентацией разработки Walter Polleros (Австрия). На суд присутствующих был представлен проект с интригующим названием «Биосвет, магический шар». Взору зрителей предстал стеклянный шар, светящийся синевато-бледным цветом. От шара отходили провода, тянущиеся к цветочному горшку, в котором произрастал обычный с виду цветок. Стоило коснуться цветка, шар немедленно реагировал сменой окраски на розово-красную. По мнению автора, устройство могло тем самым визуально отображать эмоциональное состояние человека, общающегося с растением.

Рисунок 12.	Ulrich Pilz (Германия) рассказывает о своем устройстве для ИК диагностики диабетической стопы.

Затем была представлена вторая разработка Ulrich Pilz (Германия), Рисунок 12, под названием «Инфракрасная панель тепловидения с беспроводной передачей данных для медицинских и технических приложений», Рисунок 13. Устройство обошлось разработчику в 3000 евро и позволяло контролировать на экране монитора температуру подошвы стопы человека с шагом в несколько миллиметров. Основное назначение устройства – диагностика так называемой диабетической стопы, температура которой значительно ниже температуры остального тела. Впрочем, подобные устройства были доступны и четверть века назад, а поставленные задачи легко решались просто на ощупь или по внешнему виду.

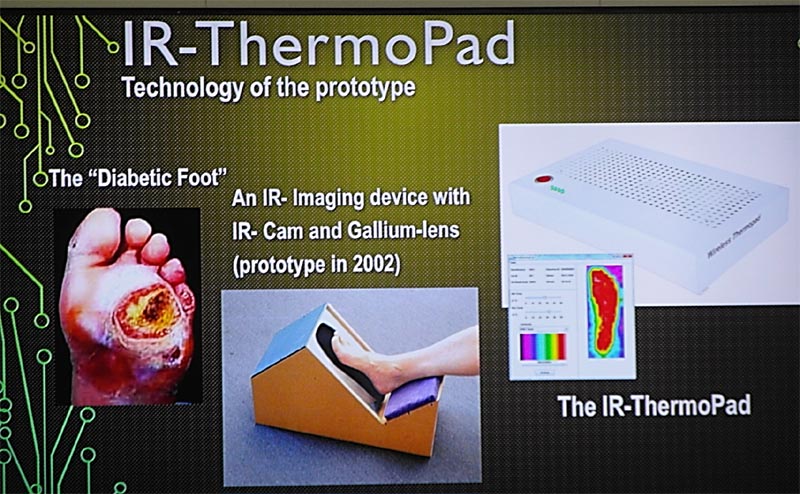

Рисунок 13.	А вот и само устройство для ИК диагностики диабетической стопы (справа) в сопоставлении с устройством-предшественником (в центре) на экране монитора докладчика.

Следующим выступающим был Andreas Huss из Австрии, представлявший миниатюрный тепловизор, работающий в среде iOS, Android, MS Windows и позволяющий по сети WLAN передавать тепловизионные изображения размером 128×128 пикселов на экран смартфона, планшета или персонального компьютера. В гаджете размером 1×1×0.5 дюйма были использованы 32-битные микроконтроллеры STMicroelectronics, микроболометр FLIR Lepton, датчики давления, влажности и температуры. Устройство использовало 8 Гб внешней памяти, имело OLED дисплей, беспроводную зарядку, а также USB-С подсоединение. Автономное питание на 3.5 часа обеспечивалось Li-Ion аккумулятором.

Следующий экспонат – настоящий робот – приземистая прямоугольная коробка на колесиках была способна перевозить на себе не особо упитанных людей, либо иные грузы массой до 50…80 кг. Авторами разработки был коллектив из шести человек, представленных докладчиком Joachim Tresp (Германия). Робот мог перемещаться по исключительно ровной поверхности на протяжении 2…3 часов, после чего его свинцовые аккумуляторы на 24 В емкостью 20 А·ч необходимо было вновь заряжать.

Преподаватель университета из Португалии Mario Tinoco, Рисунок 14, для демонстрации своей разработки провез через все пункты досмотра и границы целый чемодан радиоэлектронных блоков, на сборку которых затратил целый день. В число этих многочисленных блоков входили источник питания, имитатор солнечной батареи, устройства GSM и WLAN обмена информацией и т.д. Само устройство было предназначено для полифункционального мониторинга расхода электрической энергии в бытовых условиях и управления при помощи ноутбука потоками электроэнергии, контроля динамики ее потребления и многого другого.

Рисунок 14.	Mario Tinoco (Португалия) за настройкой своей конструкции для комплексного мониторинга потоков энергии в домашней энергосети.

Выступавшие следом Oliver Krebs и Bjorn Anders из компании Mexdulon (Германия) представили вниманию присутствующих 32 модуля (тетра-платы) для сборки различных простых электронных устройств.

После обеденного перерыва взоры зрителей были прикованы к докладу импозантного американца J.F. Brandon, выступавшего от имени компании BotFactory Squink из Нью-Йорка и представлявшего коллектив разработчиков из шести человек, поддерживаемых восемью группами студентов. Этот мощный коллектив презентовал настольный принтер печатных плат с использованием в составе чернил серебряных наночастиц.

Marco Kaufmann, представитель германской компании Simulics GmbH, доложил слушателям о своей разработке «Full system simulation and debugging tools with reverse debugger», после чего испанец Carlos de Ponce de Leon от фирмы Egeon выступил с сообщением «Technology Hardware Security for IoT devices».

После небольшого перерыва на прием чашечки кофе, в категории «Идеи» от имени германской компании Kewazo и от лица пяти его соавторов выступил Artem Kuchukov. Разработка этого коллектива была посвящена автоматизации возведения строительных лесов в целях снижения производственного травматизма.

Со следующей идеей выступил Michael Kiessling (Германия), предложивший использовать USB-флэш-накопитель в качестве индивидуального ключа-пароля для обеспечения единоличного доступа к компьютерным данным.

Завершающий доклад форума прозвучал от имени соавторов (М.А. и А.М. Шустовых) из уст Андрея Шустова, Рисунок 15. В докладе было предложено использовать в качестве элементов силовых и аналоговых устройств барьерно-резистивные элементы – баристоры и симбаристоры, ключевые пороговые элементы, – антиподы тиристоров и симисторов, управляемые, в отличие от последних, не по оси времени, а по оси напряжений.

Рисунок 15.	Стенд М.А. Шустова и А.М. Шустова «Барьерно-резистивные элементы», занявший третье место в категории «Идеи».

Заключительный день форума, 11 ноября 2016 г., был посвящен подведению итогов, выявлению и награждению победителей.

Из достаточно лаконичных описаний рассмотренных выше разработок читателю несложно представить, какой .непростой задачей обернулось перед членами Международного жюри определение победителей состязания, тем более что содержание многих докладов явно не входило в круг профессиональных интересов издателей и читателей журнала «Elektor», издания, целиком посвященного радиоэлектронике, электронным компонентам и схемотехнике. Действительно, как можно сопоставлять, например, кислое и зеленое, зеленое и железное, железное и жидкое, жидкое и квадратное?

Итак, как же распределились в итоге призовые места? Итоги форума отображены на странице сайта elektormagazine.com/news/and-the-winner-is.

Первые и, соответственно, материально вознаграждаемые места, достались:

• Коллективу компании Mowea из Германии за работу «Modular pico-wind-energy system that delivers reliable, clean and cost-efficient energy for off-grid areas». Категория «Прототипы».
• Коллективу компании BotFactory Squink из США за работу «Desktop PCB Printer with silver nanoparticle ink and pick-and-place machine». Категория «Стартапы».
• Коллективу компании Kewazo из Германии за работу «Swarm robotics automation systems for the scaffolding industry». Категория «(Инновационные) Идеи».

Вторые места присуждены следующим участникам:

• Коллективу компании NevisQ из Германии за работу «Baseboards for intelligent fall prevention and detection with the help of artificial intelligence». Категория «Прототипы».
• Коллективу компании eCozy (Германия-Украина) за работу «Premium connected radiator valve thermostats». Категория «Стартапы».
• Коллективу компании ValCUN из Бельгии за работу «Safe Low Cost Desktop Metal 3D Printer». Категория «(Инновационные) Идеи».

Третьи места достались:

• Коллективу компании NWATH из Польши за работу «Smartwatch development kit». Категория «Прототипы».
• Коллективу компании Sewio Networks из Чехии за работу «Fully Scalable Platform for precise movement digitization and real-time visualization for Industry 4.0, retail and sports». Категория «Стартапы».
• М.А. и А.М. Шустовым за работу «Barrier-Resistor Elements». Категория «(Инновационные) Идеи».

На странице elektormagazine.de/news/drei-preisgekronte-startups можно ознакомиться с видеозаписями выступлений первых призеров форума.

По завершении работы форума участники мероприятия сфотографировались на добрую память, Рисунок 16.

Рисунок 16.	Итоговая фотография участников Fast Forward Forum на Electronica 2016, Мюнхен, 11 ноября 2016 г. В руках победителей картонные безымянные таблички с указанием занятого места.

Следующая выставка – Electronica 2018 и, соответственно, форум от журнала «Elektor» состоятся в Мюнхене 13–16 ноября 2018 г.
