Преобразуем переменчивость в постоянство

Мастер Кит » AD-55A, EPP-400-24, LRS-100-24, LRS-200-24, LRS-350-12 29А, NES-100-48, NFM-15-5, NM0601, NM0605, PW1221B, PW1245, RS-15-12, RS-15-5

Преобразователи AC-DC из каталога Мастер Кит

Каждой электронной системе или прибору требуется электропитание. И в подавляющем большинстве случаев это напряжение постоянного тока.

Постоянный ток раньше называли гальваническим из-за того, что его открыли в результате гальванической реакции. Томас Эдисон пробовал передавать его по линиям электрических передач в виде проводов. В то время велись нешуточные споры между учеными по этому вопросу. Они даже получили название «войны токов». Решался вопрос о выборе в качестве основного, переменного или постоянного. В конце 19 века всемирная электрификация вполне могла бы пойти по пути использования постоянного тока. Эдисон (считается, что именно он изобрел одну из первых коммерчески успешных ламп накаливания) активно продвигал свою идею постоянного тока. И если бы не исследования другого выдающегося человека, доказавшего эффективность тока переменного, то сегодня все могло бы быть по-другому.

«Борьба» была выиграна переменным током, и в этом немалая заслуга Николы Теслы, который некоторое время работал у Эдисона. Тесла впервые спроектировал и построил генератор многофазного переменного тока, доказав его эффективность и преимущество по сравнению с аналогичными приборами, работавшими с постоянным источником энергии.

Было доказано, что постоянный ток при передаче на расстоянии несет существенные потери. Переменный же ток высокого напряжения легко передавать даже на огромные расстояния. Генераторы для получения переменного тока имеют более простую конструкцию, чем аналогичные устройства для получения постоянного тока. К тому же преобразовывать переменный ток, увеличивая или уменьшая его напряжение, не составляет особого труда, применяя различного вида трансформаторы. Постоянный ток преобразовывать значительно сложнее.

Таким образом, в настоящее время для распространения электропитания используется в основном переменный ток. Электрическая розетка в вашем доме снабжает вас именно переменным током с напряжением 220 вольт. А вот электронные приборы в основной своей массе требуют для питания постоянный ток. Именно для этого служат преобразователи переменного тока (напряжения) в постоянный.

В нашем быту такие преобразователи называются блоками питания, за рубежом широко используется название AC/DC (или AC-DC) конвертор.

В любом электронном приборе, который подключается к сети переменного тока через розетку, есть встроенный или наружный блок питания, выдающий необходимые для работы электронных схем напряжения постоянного тока нужной мощности.

При создании собственной электронной системы или прибора вам обязательно понадобится AC-DC конвертор.

Компания Мастер Кит предлагает широкий ассортимент таких преобразователей, рассчитанных на разные способы применения. В этом материале мы рассмотрим конверторы, применяемые при разработке DIY-приборов собственными руками. Рассматриваемые преобразователи, как правило, не имеют корпуса (или корпус выполняет исключительно защитную функцию) и предназначены для встраивания в разрабатываемую аппаратуру.

Также Мастер Кит предлагает корпусные (лабораторные) блоки питания, блоки питания на DIN-рейку и т.п., которые не входят в тематику этого материала.

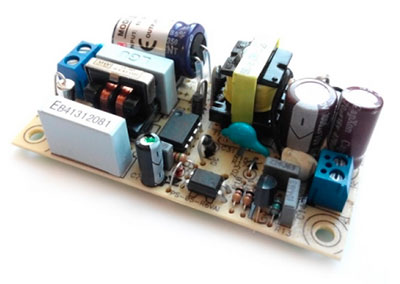

  1. PW1245 – AC/DC Импульсный источник питания 12 В/0.5 А

Преобразуем переменчивость в постоянство

Надежный импульсный источник питания, обладающий малыми габаритами, оптимальным числом внешних пассивных элементов обвязки, широким диапазоном входного переменного или постоянного напряжения, от 90 В до 260 В. Рекомендуется к использованию совместно с модулями из каталога Мастер Кит – MP325M, MP326M, BM8036, BM8037, MP8037R, MP8037ADC, BM4022 и другими с напряжением питания 12 В.

Технические характеристики:

  Диапазон напряжений питания (B)     90 … 260
  Выходное напряжение (В)     12
  КПД, не менее (%)     75
  Тип питания     Переменный
или постоянный
  Номинальная выходная мощность (Вт)     5
  Количество входов (шт.)     1
  Количество выходов (шт.)     1
  Рекомендованная температура эксплуатации (°С)     –25 … +60
  Длина (мм)     75
  Ширина (мм)     40
  Высота (мм)     20
  Вес, не более (г)     50
  Выходной ток максимальный (А)     0.5
  Частота ШИМ/PWM (кГц)     67
  Вес     68

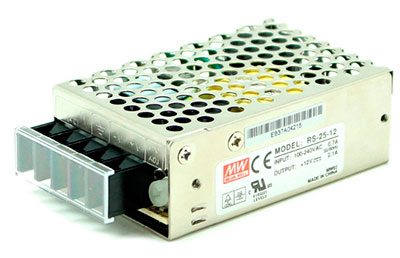

  1. PW1221B – Источник питания импульсный RS-25-12, 12 В/2.1 А в корпусе

Преобразуем переменчивость в постоянство

Надежный импульсный источник питания, обладающий малыми габаритами, широким диапазоном входного напряжения 100-240 В, защитой от перегрузки. Допускается регулировка выходного напряжения в диапазоне ±1 В.

Технические характеристики:

  Входное напряжение, В     88 … 264 (50-60 Гц)
  Максимальный бросок
пускового тока цепи 230 В, А
    До 4 А при «холодном» пуске
  Защита от входного
перенапряжения
    До 300 В продолжительностью не более
5 секунд с последующим автоматическим
восстановлением
  Выходное напряжение, В     12 (постоянное)
  Нестабильность выходного
напряжения (допуск)
    До ±1%
  Выходной ток, А     2.1
  КПД, %     79
  Температура эксплуатации, °С     –20 … +70
  Допустимые перегрузки     Вибрации частотой 10-500 Гц до 5G по
любой из осей в течение 10 минут,
не чаще одного раза в час
  Габариты блока питания, мм     79 × 51 × 28 (Д × Ш × В)

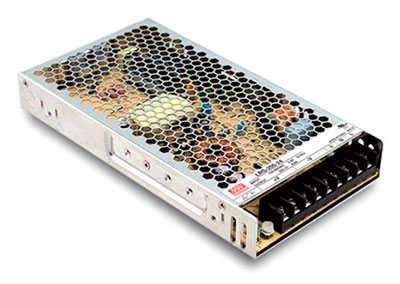

  1. LRS-200-24 – Источник питания 24 В/200 Вт/8.8 A

Преобразуем переменчивость в постоянство

Источник питания хорошо сочетает в себе высокие электрические параметры при небольших размерах. Источник работает в широком диапазоне температур от –25 °C до +70 °C при влажности до 90% без образования конденсата. Обладает высоким КПД до 9.5 % и малой мощностью потребления без нагрузки менее 0.75 Вт.

Технические характеристики:

  Производитель     Mean Well
  Входное напряжение (AC), В     90 … 264
  Выходное напряжение, В     21.6 … 28.8
  Максимальный ток, А     8.8
  Ток заряда, мА     230
  Напряжение пульсации не более, мВ     150
  Мощность, Вт     200
  Рабочая температура, °С     –10 … +70
  Габариты, мм     215 × 115 × 30

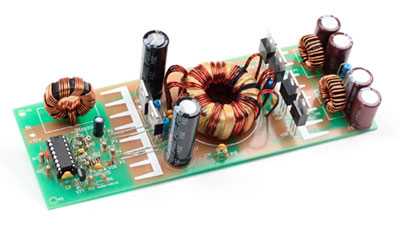

  1. NM0605 – Набор для сборки автомобильного преобразователя 12 В/±35 В/3 А

Преобразуем переменчивость в постоянство

Данный набор позволит вам собрать импульсный преобразователь 12 В/±35 В для питания усилителя или усилителей в автомобиле общей мощностью около 200 Вт. В комплект набора входит готовый импульсный трансформатор. Вам не придется самостоятельно изготавливать это сложное изделие.

Технические характеристики:

  Номинальное выходное напряжение, В     ±35
  Максимальный ток нагрузки, А     3
  Входное напряжение, В     12 … 14
  Максимальный потребляемый ток, А     27
  Габаритные размеры, мм     172 × 61 × 43

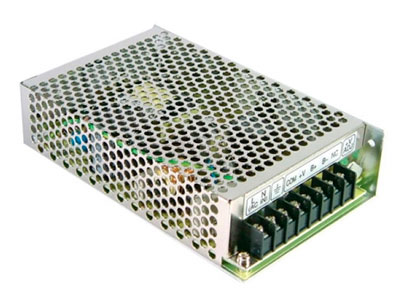

  1. AD-55A – Источник питания с возможностью подключения АКБ (UPS)

Источник питания имеет встроенный контур заряда внешней аккумуляторной батареи, что позволяет собрать на его основе источник бесперебойного питания постоянного тока.

Технические характеристики:

  Производитель     Mean Well
  Входное напряжение (AC), В     88 … 264
  Выходное напряжение, В     12 … 14.5
  Максимальный ток, А     4
  Ток заряда, мА     230
  Напряжение пульсации не более, мВ     100
  Мощность, Вт     50
  Рабочая температура, °С     –10 … +60
  Габариты, мм     159 × 97 × 38

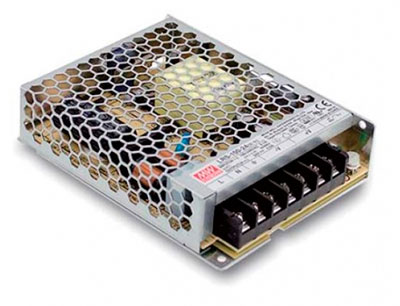

  1. LRS-100-24 – Источник питания 24 В/100 Вт/4.5 A

Преобразуем переменчивость в постоянство

Источник питания хорошо сочетает в себе высокие электрические параметры при небольших размерах. Он работает в широком диапазоне температур от –25 °C до +70 °C. Обладает высоким КПД до 91.5 % и малой мощностью потребления без нагрузки менее 0.75 Вт.

Технические характеристики:

  Производитель     Mean Well
  Входное напряжение (AC), В     90 … 264
  Выходное напряженнее, В     21.6 … 28.8
  Максимальный ток, А     4.5
  Ток заряда, мА     230
  Напряжение пульсации не более, мВ     150
  Мощность, Вт     100
  Рабочая температура, °С     –10 … +70
  Габариты, мм     129 × 97 × 30

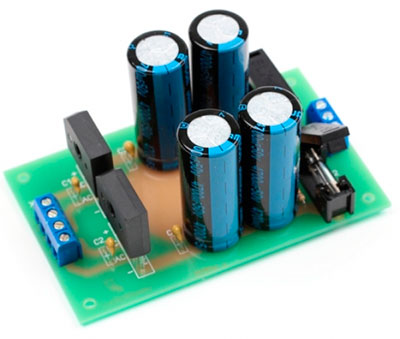

  1. NM0601 – Набор для сборки блока питания для УНЧ 25…35 В

Преобразуем переменчивость в постоянство

Простой, но, в то же время, надежный и обладающий отличными параметрами блок питания для оконечных усилителей мощности. Широкий диапазон напряжений и максимальный ток в 5 А позволят вам использовать собранное устройство для питания ваших самых смелых усилительных проектов. Радиоконструктор предназначен для детей старшего школьного возраста, а так же радиолюбителей любой квалификации.

Технические характеристики:

  Входное напряжение, В     ~20 … 27
  Выходное напряжение, В     ±25 … 35
  Максимальный ток нагрузки, А     4
  Габаритные размеры, Д × Ш × В, мм     102 × 64 × 36

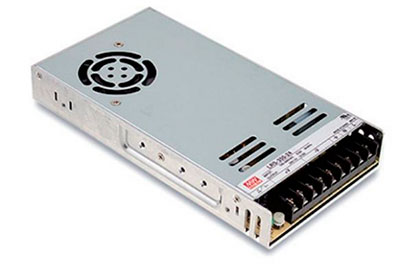

  1. LRS-350-12 29А – Источник питания 12 В/350 Вт/29 A

Преобразуем переменчивость в постоянство

Прибор имеет широкий диапазон входного напряжения, регулировку выходного напряжения, высокий КПД, автоматическое управление вентилятором охлаждения, индикацию включения, защиту от превышения выходного напряжения, короткого замыкания и перегрузки на выходе (ограничение выходного тока), перегрева.

Технические характеристики:

  Производитель     Mean Well
  Входное напряжение (AC), В     90 … 264
  Выходное напряжение, В     10.2 … 13.8
  Максимальный ток, А     29
  Напряжение пульсации не более, мВ     150
  Мощность, Вт     350
  Рабочая температура, °С     –10 … +70
  Габариты, мм     129 × 97 × 30

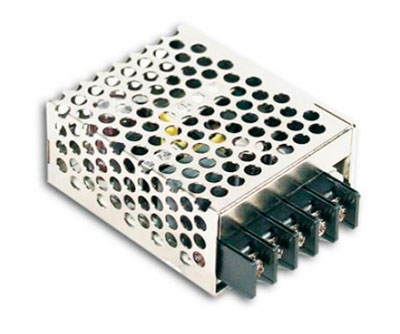

  1. RS-15-5 – Источник питания 5 В/15 Вт/3 A,
    RS-15-12 – Источник питания 12 В/15 Вт/1.3 А

Преобразуем переменчивость в постоянство

Источники питания хорошо сочетают в себе высокие электрические параметры при небольших размерах. Источники работает в широком диапазоне температур от –25 °C до +70 °C при влажности до 90% без образования конденсата. Обладают высоким КПД до 91.5% и малой мощностью потребления без нагрузки менее 0.5 Вт.

Технические характеристики RS-15-5:

  Производитель     Mean Well
  Входное напряжение (AC), В     90 … 264
  Выходное напряжение, В     4.75 … 5.5
  Максимальный ток, А     3
  Ток заряда, мА     230
  Напряжение пульсации не более, мВ     80
  Мощность, Вт     15
  Рабочая температура, °С     –10 … +70
  Габариты, мм

Технические характеристики RS-15-12:

  Производитель     Mean Well
  Входное напряжение (AC), В     90 … 264
  Выходное напряжение, В     10.8 … 13.2
  Максимальный ток, А     1.3
  Ток заряда, мА     230
  Напряжение пульсации не более, мВ     120
  Мощность, Вт     15
  Рабочая температура, °С     –10 … +70
  Габариты, мм     62.5 × 51 × 28

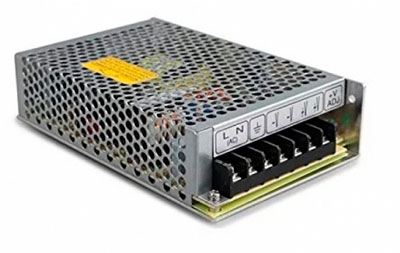

  1. NES-100-48 – Источник питания 48 В/100 Вт/2.3 A

Преобразуем переменчивость в постоянство

Технические характеристики:

  Производитель     Mean Well
  Входное напряжение (AC), В     90 … 264
  Выходное напряжение, В     45.6 … 52.8
  Максимальный ток, А     2.3
  Ток заряда, мА     230
  Напряжение пульсации не более, мВ     150
  Мощность, Вт     100
  Рабочая температура, °С     –10 … +70
  Габариты, мм     129 × 97 × 30

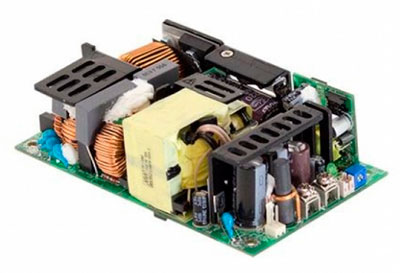

  1. EPP-400-24 – Источник питания 24 В/400 Вт/16.7 A

Преобразуем переменчивость в постоянство

Компактный прибор для встраивания в аппаратуру.

Технические характеристики:

  Производитель     Mean Well
  Исполнение     без корпуса
  Входное напряжение (AC), В     90 … 264
  Выходное напряжение, В     21.6 … 28.8
  Максимальный ток, А     16.7
  Напряжение пульсации не более, мВ     200
  Мощность, Вт     400
  Рабочая температура, °С     –30 … +70
  Габариты, мм     127 × 76 × 35

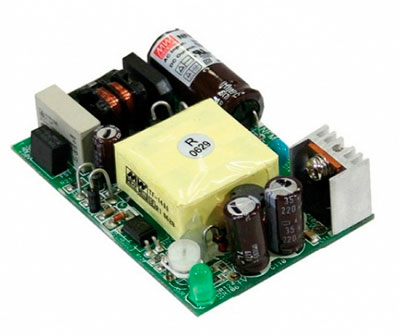

  1. NFM-15-5 – AC/DC Импульсный источник питания 5 В/3 А

Преобразуем переменчивость в постоянство

Компактный модуль с защитой от короткого замыкания, перегрузки, перегрева, перенапряжения.

Технические характеристики:

  Производитель     Mean Well
  Входное напряжение, В     85 … 264
  Выходное напряжение, В     4.5 … 5.5
  Выходной ток, А     3
  Напряжение пульсации не более, мВ     80
  Выходная мощность, Вт     15
  Ширина, мм     70
  Глубина, мм     48
  Высота, мм     22

Правильный выбор преобразователя AC-DC обеспечит надежное питание вашего электронного устройства и его долгую и бесперебойную работу.
