Kinetis – самое масштабное портфолио высокопроизводительных, высокоинтегрированных 32-битных низкопотребляющих микроконтроллеров смешанных сигналов на базе ядра ARM Cortex-M4. В состав входит пять семейств микроконтроллеров: K10, K20, K30, K40, K60, но в дальнейшем планируется расширение.
Семейство K60 – микроконтроллеры с интегрированным контроллером IEEE 1588 Ethernet MAC, контроллером интерфейса USB 2.0 OTG (полноскоростной, высокоскоростной), аппаратным модулем шифрования и обнаружения вмешательства. Кроме того, микроконтроллеры поддерживают работу с DDR/DDR2 памятью на скорости до 250 МГц, содержат модуль операций с плавающей точкой и контроллер памяти NAND Flash, имеют интерфейс SD/SDIO/MMC/CE-ATA для возможности внутрисистемного обновления ПО микроконтроллеров и обработки медиафайлов. Входящие в семейство микроконтроллеры имеют объем Flash-памяти от 256 КБайт в 100-выводном LQFP корпусе до 1 MБайт в 256-выводном MAPBGA корпусе.

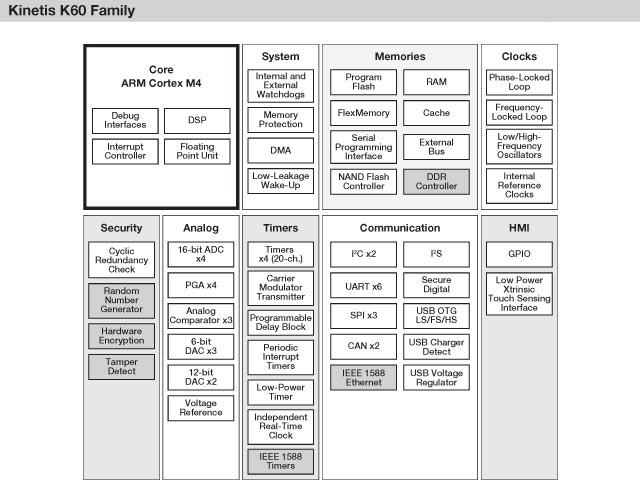

Структурная схема микроконтроллеров семейства K60 представлена на рис.1
Рис. 1 Блок-схема микроконтроллеров K60
Общие характеристики семейства K60:
- ядро:
- 32-битное ядро Cortex-M4;
- поддержка DSP инструкций;
- контроллер вложенных векторных прерываний;
- асинхронный контроллер прерывания Wake-up;
- отладочные интерфейсы: SWD, JTAG, Trace, TPIU, ITM;
- система и управление питанием:
- программный и аппаратный сторожевой таймеры;
- 16-канальный DMA контроллер;
- контроллер управления питанием, поддержка до 10 различных режимов питания;
- контроллер немаскируемых прерываний;
- уникальный 128-битный ID;
- источник тактовой частоты:
- многоцелевой генератор тактовой частоты с PLL и FLL;
- кварцевый резонатор 12 МГц … 32 МГц;
- кварцевый резонатор 32 кГц … 40 кГц;
- внешний источник тактовой частоты до 50 МГц;
- память и интерфейс памяти:
- блок памяти FlexMemory состоит из FlexNVM (энергонезависимая память, для хранения кода программы, хранения данных, для использования в качестве EEPROM данных) или FlexRAM (может использоваться, как традиционное ОЗУ или как EEPROM)
- встроенные функции защиты Flash памяти;
- последовательный интерфейс программирования;
- встроенный контроллер DDR/DDR2 памяти;
- аналоговая периферия:
- до четырех многоканальных 16-битных АЦП последовательного приближения;
- программируемый источник опорного напряжения;
- до четырех программируемых инструментальных усилителей;
- до двух двухканальных 12-битных ЦАП;
- до трех высокоскоростных компараторов с 6-битным ЦАП;
- таймеры:
- 8-канальный таймер с функциями общего назначения, ШИМ, управления двигателем;
- 2-канальный таймер с функциями общего назначения, ШИМ, квадратурного декодера;
- программируемый блок задержек;
- 4-канальный таймер прерываний;
- коммуникационные интерфейсы:
- до 3 каналов SPI интерфейса;
- до 2 каналов I2C интерфейса;
- интерфейс I2S;
- до 6 модулей UART (ISO7816, IrDA, аппаратный контроль потока);
- до двух каналов CAN;
- полнофункциональный, высокоскоростной и полноскоростной интерфейс USB 2.0 OTG/Host/Device;
- контроллер Ethernet MAC;
- периферия для организации человеко-машинного интерфейса:
- линии ввода/вывода общего назначения с поддержкой прерываний, фильтрами импульсных помех и пр. функциями;
- аппаратная поддержка сенсорного интерфейса (до 16 каналов);
- сопроцессор шифрования для безопасной передачи данных, поддержка алгоритмов DES, 3DES, AES, MD5, SHA-1, SHA-256;
- блок системной безопасности и обнаружения вмешательства, защищенное хранилище ключей;
- блок проверки контрольной суммы;
- диапазон рабочего напряжения, в котором полностью сохраняется работа микроконтроллера: 1.71 В … 3.6 В.
Суммарная информация о конфигурации микроконтроллеров K60
Все устройства с одинаковыми корпусами являются совместимыми по выводам корпуса.
Рабочая |
Память |
Корпус |
||||||||
Flash, |
Flex NVM, |
Flex RAM, |
SRAM, |
100 |
104 |
144 |
144 |
196 |
256 |
|
100 |
256 |
- |
- |
64 |
+ |
+ |
+ |
+ |
- |
- |
512 |
- |
- |
128 |
+ |
+ |
+ |
+ |
- |
- |
|
256 |
256 |
4 |
64 |
+ |
+ |
+ |
+ |
- |
- |
|
120 |
512 |
512 |
16 |
128 |
- |
- |
+ |
+ |
+ |
+ |
150 |
512 |
512 |
16 |
128 |
- |
- |
+ |
+ |
+ |
+ |
180 |
512 |
512 |
16 |
128 |
- |
- |
- |
- |
+ |
+ |
120 |
1024 |
- |
- |
128 |
- |
- |
+ |
+ |
+ |
+ |
150 |
1024 |
- |
- |
128 |
- |
- |
+ |
+ |
+ |
+ |
180 |
1024 |
- |
- |
128 |
- |
- |
- |
- |
+ |
+ |
В целом семейство K60 включает в более 30 устройств. Благодаря своим преимуществам (наличие контроллера Ethernet MAC, USB, поддержка работы с памятью DDR/DDR2, сопроцессор шифрования) семейство значительно расширяет область применения микроконтроллеров: системы промышленной автоматики и управления, системы управления зданиями, системы безопасности и видеонаблюдения.
