Состав и характеристики микроконтроллеров Renesas R8C/3NT

16-разрядные микроконтроллеры группы R8C/3NT, производства компании Renesas Electronics, представляют собой однокристальное решение на базе 16-разрядного ядра R8C со встроенным электростатическим емкостным детектором для реализации сенсорного интерфейса.

Объединяя модуль сенсорного интерфейса для определения касания и микроконтроллер для обработки получаемых сигналов в одном чипе, группа микроконтроллеров R8C/3NT определенно удовлетворяет следующим требованиям потребителей:

• более компактный размер системы и миниатюрный корпус WPP (3 × 3 мм) для применения в компактных устройствах;
• управление и контроль системы посредством линий ввода/вывода;
• подключение сенсорных кнопок посредством 5 входных линий;
• пониженное энергопотребление;
• улучшенная помехоустойчивость.

Отличительные особенности и характеристики:

• 16-разрядное ядро R8C, рабочая частота до 20 МГц;
• Flash-память до 128 КБайт;
• RAM до 10 КБайт (0.5 КБайт резервируется при использовании сенсорного интерфейса) ;
• Flash-память данных 4 КБайт (1 КБайт × 4 блока);
• одноканальный контроллер передачи данных;
• встроенный высокоскоростной и низкоскоростной осциллятор;
• схема определения остановки тактовой частоты;
• детектор напряжения питания;
• 2-канальный 8-битный многофункциональный таймер;
• 1-канальный 16-битный многофункциональный таймер;
• сторожевой таймер с поддержкой аппаратного сброса;
• таймер реального времени;
• последовательные интерфейсы:
  • три UART;
  • 4 канала I2C/SSU;
• 12-канальный 10-битный АЦП;
• сенсорный интерфейс (5 входных линий) с возможностью работы в режиме Wait;
• до 43 линий ввода/вывода общего назначения;
• напряжение питания: 2.7 В – 5.5 В;
• корпус: 48-выводный WPP (3 × 3 мм).

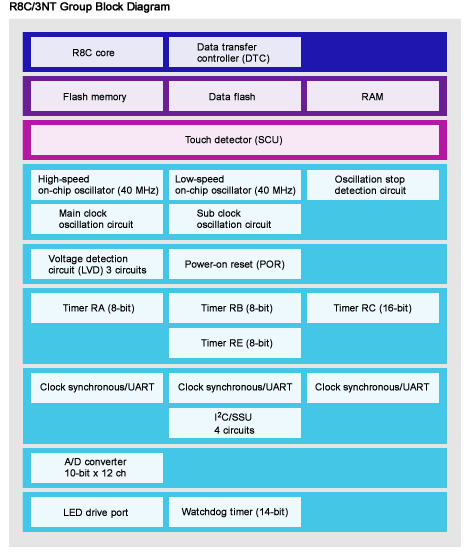

Блок-схема микроконтроллеров R8C/3NT

Кликните для увеличения

Состав группы R8C/3NT

Микроконтроллер	Flash, Кбайт	RAM, КБайт	Рабочая частота, МГц / напряжение питания, В	Корпус 48-выводный
R5F213N7TNBX	48 + 4	4	20 МГц / 2.7 – 5.5 5 МГц / 1.8 – 5.5	WPP
R5F213N8TNBX	64 + 4	6
R5F213NATNBX	96 + 4	8
R5F213NCTNBX	128 + 4	10
