Алгоритмы работы понижающе-повышающей схемы в режиме повышающего преобразователя

Скачать PDF

Другие материалы из основного документа

• Статья «В каких режимах могут работать понижающе-повышающие преобразователи с четырьмя силовыми ключами. Часть 2 - Режимы работы понижающе-повышающего преобразователя»
• Рисунок 9. Схемы преобразователей, выходное напряжение которых может быть как больше, так и меньше входного
• Рисунок 10. Режимы работы дросселя при разных алгоритмах переключений

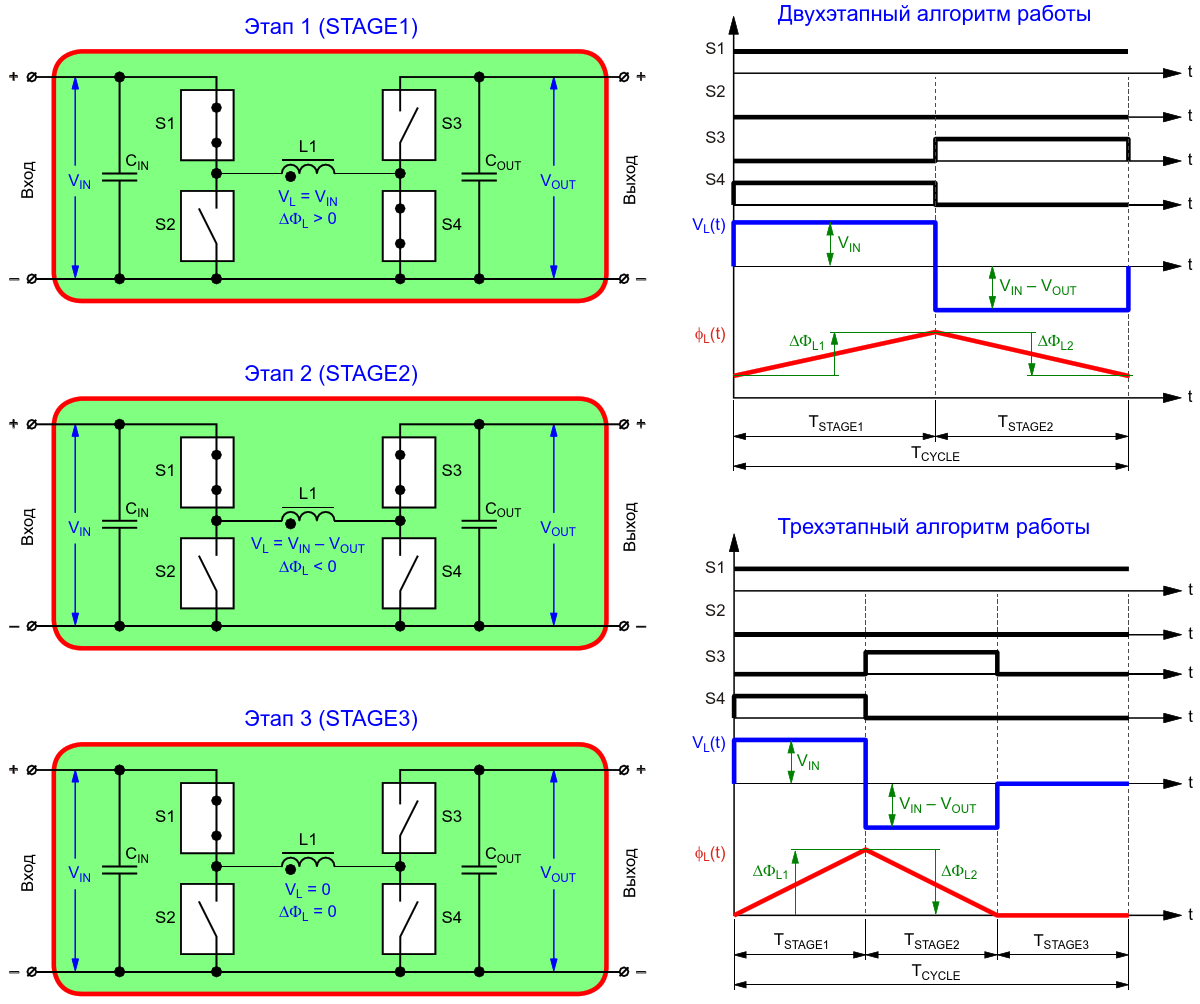

• Рисунок 11. Алгоритмы работы понижающе-повышающей схемы в режиме повышающего преобразователя
