Четырехэтапный алгоритм работы понижающе-повышающей схемы в режиме уменьшения напряжения

Скачать PDF

Другие материалы из основного документа

• Статья «В каких режимах могут работать понижающе-повышающие преобразователи с четырьмя силовыми ключами. Часть 2 - Режимы работы понижающе-повышающего преобразователя»
• Рисунок 9. Схемы преобразователей, выходное напряжение которых может быть как больше, так и меньше входного
• Рисунок 10. Режимы работы дросселя при разных алгоритмах переключений
• Рисунок 11. Алгоритмы работы понижающе-повышающей схемы в режиме повышающего преобразователя

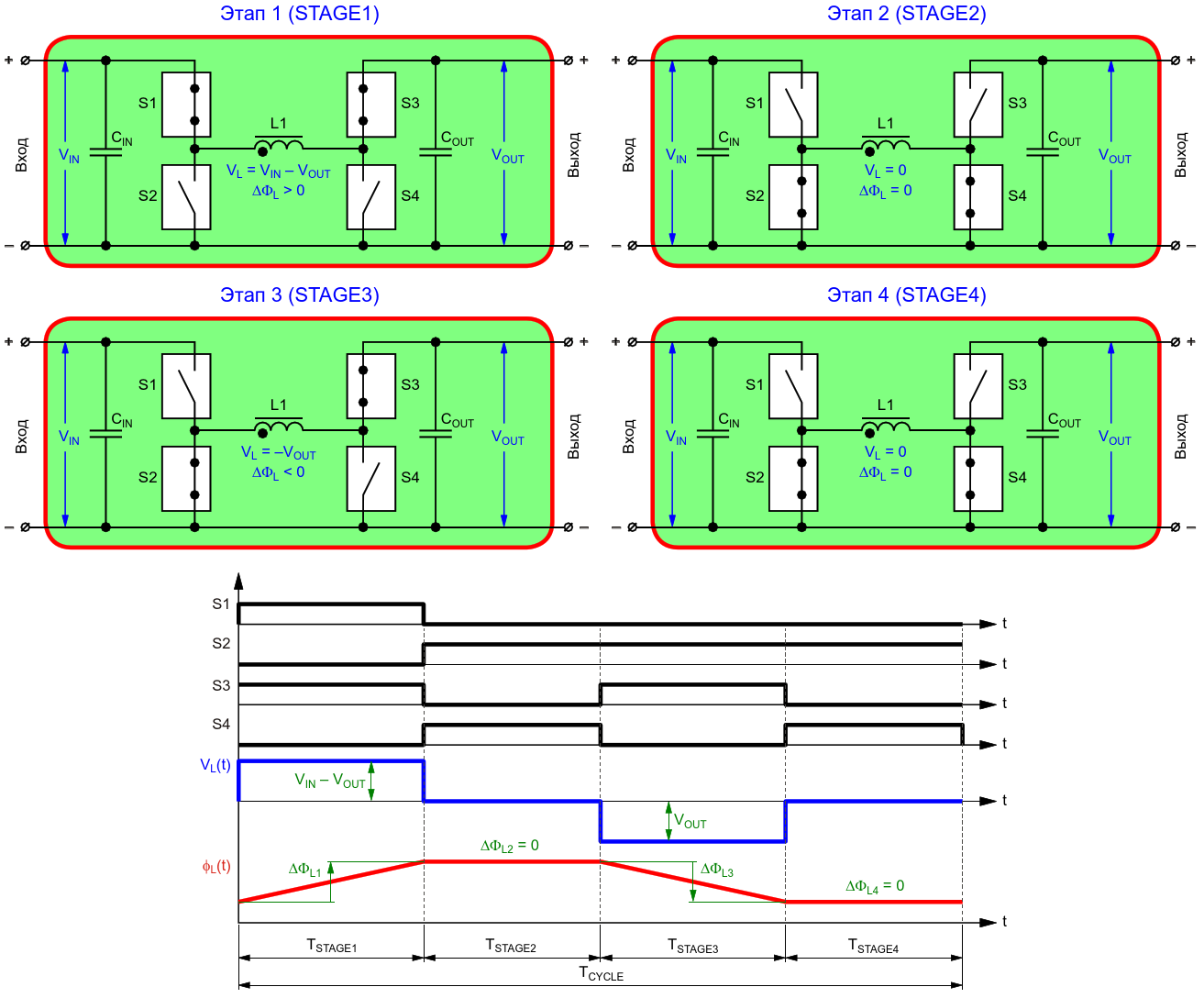

• Рисунок 12. Четырехэтапный алгоритм работы понижающе-повышающей схемы в режиме уменьшения напряжения
• Рисунок 13. Зависимость выходного напряжения от входного напряжения повышающе-понижающей схемы при работе только в режимах увеличения и уменьшения напряжения
• Рисунок 14. Алгоритм работы понижающе-повышающей схемы в режиме неинвертирующего преобразователя
• Рисунок 15. Алгоритм работы понижающе-повышающей схемы с тремя активными этапами
