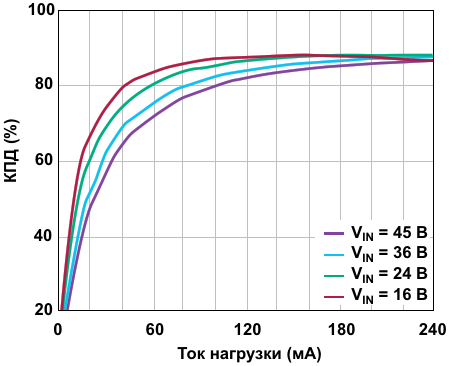

Зависимость КПД микросхемы MAX17579 от тока нагрузки при выходном напряжении -15 В

Авторы	Thong Huynh
Основной документ	Статья «Ищете DC/DC преобразователь с отрицательным выходным напряжением? Больше не ищите!»
Описание	Рисунок 8
Формат / Размер файла	PDF / 12 Кб
Язык документа	русский
