Полная схема, которая теперь вырабатывает прямоугольные импульсы с хорошо сформированными фронтами, а также импульсы и непрерывные синусоиды

Скачать PDF

Другие материалы из основного документа

• Статья «Как контролировать свои импульсы. Часть 2 - Ступенчатая функция»
• Рисунок 1. Дополнительная логика, добавленная к исходной схеме, на каждый импульс запуска теперь дает половину косинуса с чередующейся полярностью, формируя прямоугольные импульсы со сглаженными фронтами
• Рисунок 2. Некоторые осциллограммы из схемы на Рисунке 1
• Рисунок 3. Целевая ступенчатая функция представляет собой логистическую кривую; для сравнения показан отрезок косинуса
• Рисунок 4. Добавление компонентов, выделенных красным цветом, дает гораздо лучшее соответствие нашей целевой кривой. Амплитуда треугольных импульсов увеличилась, и теперь их можно сгладить еще больше
• Рисунок 5. Осциллограммы сигналов после добавления режимов, показанных на Рисунке 4
• Рисунок 6. Сравнение целевой кривой с частью осциллограммы D на Рисунке 5

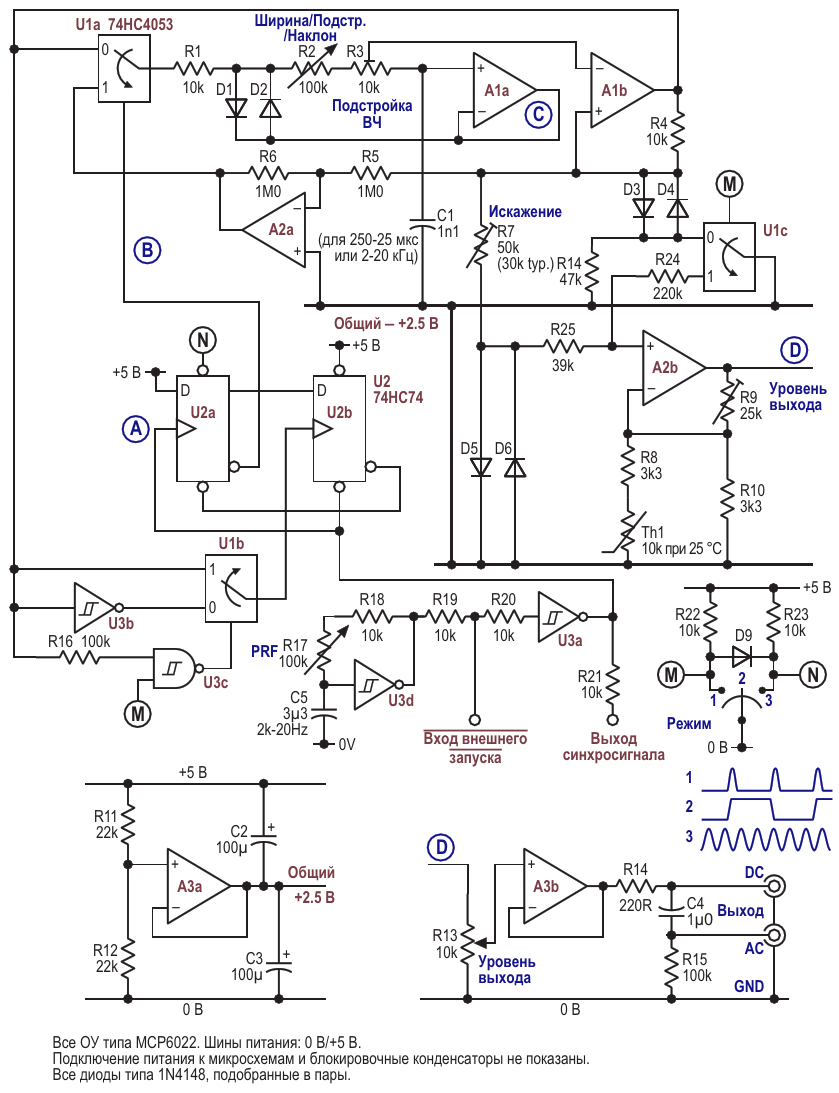

• Рисунок 7. Полная схема, которая теперь вырабатывает прямоугольные импульсы с хорошо сформированными фронтами, а также импульсы и непрерывные синусоиды
