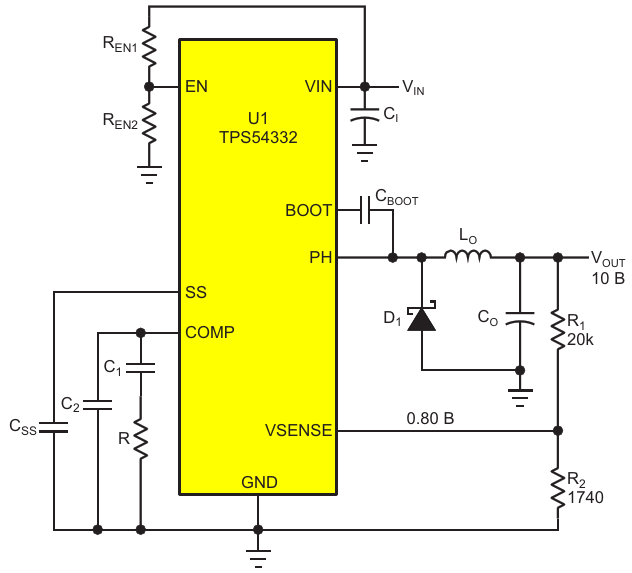

(Почти) универсальная цепь программирования выходного напряжения регулятора, где V_OUT = V_SENSE(R₁/R₂ + 1) = 0.8 В × (11.5 + 1) = 10 В

Скачать PDF

Другие материалы из основного документа

• Статья «Добавьте один резистор, чтобы управлять выходным напряжением импульсного регулятора с помощью ЦАП»
• Рисунок 1. (Почти) универсальная цепь программирования выходного напряжения регулятора, где V_OUT = V_SENSE(R₁/R₂ + 1) = 0.8 В × (11.5 + 1) = 10 В
• Рисунок 2. Регулятор, выходное напряжение которого программируется с помощью ЦАП и KISS-цепочки, где V_OUT = (V_CMAX - V_C) × (R₁/R₂) = (2.5-0 В) × 4 = 0-10 В
