Типичная антилогарифмическая схема имеет …
Типичная антилогарифмическая схема имеет неопределенности, связанные с обратным током I
S
, и чувствительна к температуре
Авторы
Christopher Paul
Основной документ
Статья «
Термокомпенсированный антилогарифмический усилитель, не требующий калибровки
»
Описание
Рисунок 1
Формат / Размер файла
PDF
/
21 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Термокомпенсированный антилогарифмический усилитель, не требующий калибровки
»

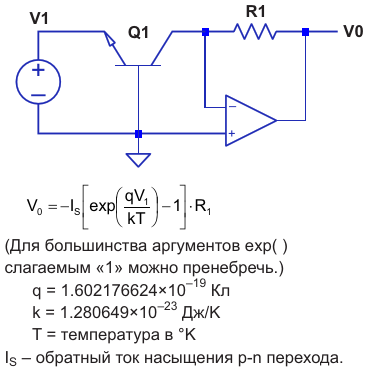

Рисунок 1. Типичная антилогарифмическая схема имеет неопределенности, связанные с обратным током I
S
, и чувствительна к температуре
Рисунок 2. Эта схема учитывает изменения как температуры, так и тока I
S
. Ключом к ее успешной работе является то, что транзисторы Q
1A
и Q
1B
представляют собой согласованную пару, взятую из соседних точек на одной кремниевой пластине.
Рисунок 3. Сравнение сильно нелинейного NTC- и почти линейного PTC-термистора
Рисунок 4. Смоделированная схема с резисторами R
2A
, R
2B
и R
3
, выбранными с помощью Solver программы Excel. Была выбрана конкретная согласованная пара транзисторов, а также значения сопротивлений R
1
и R
REF
и исто
Рисунок 5. В промышленном диапазоне рабочих температур и при изменении входных напряжений на 4.5 порядка от 100 мкВ до 6 В схема на Рисунке 4 для худшего случая показывает погрешность -5.0%/+1.0%
Рисунок 6. Разделите резистор R
1
на Рисунке 4 на R
1A
и R
1B
; также добавьте U
4
, R
SENSE
и транзистор 2N5089, чтобы получить на выходе источник тока
