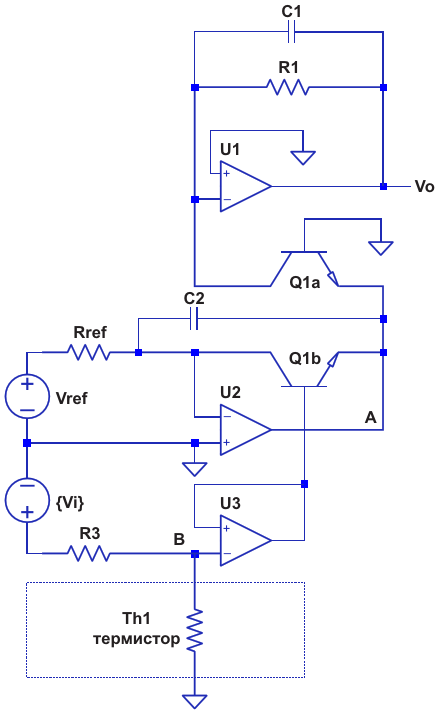

Эта схема учитывает изменения как температуры, так и тока I_S. Ключом к ее успешной работе является то, что транзисторы Q_1A и Q_1B представляют собой согласованную пару, взятую из соседних точек на одной кремниевой пластине.

Скачать PDF

Другие материалы из основного документа

• Статья «Термокомпенсированный антилогарифмический усилитель, не требующий калибровки»
• Рисунок 1. Типичная антилогарифмическая схема имеет неопределенности, связанные с обратным током I_S, и чувствительна к температуре
• Рисунок 2. Эта схема учитывает изменения как температуры, так и тока I_S. Ключом к ее успешной работе является то, что транзисторы Q_1A и Q_1B представляют собой согласованную пару, взятую из соседних точек на одной кремниевой пластине.
• Рисунок 3. Сравнение сильно нелинейного NTC- и почти линейного PTC-термистора
• Рисунок 4. Смоделированная схема с резисторами R_2A, R_2B и R₃, выбранными с помощью Solver программы Excel. Была выбрана конкретная согласованная пара транзисторов, а также значения сопротивлений R₁ и R_REF и исто
• Рисунок 5. В промышленном диапазоне рабочих температур и при изменении входных напряжений на 4.5 порядка от 100 мкВ до 6 В схема на Рисунке 4 для худшего случая показывает погрешность -5.0%/+1.0%
• Рисунок 6. Разделите резистор R₁ на Рисунке 4 на R_1A и R_1B; также добавьте U₄, R_SENSE и транзистор 2N5089, чтобы получить на выходе источник тока
