Эта схема вырабатывает ШИМ-сигнал частотой 100 кГц из сигнала ШИМ 1 кГц, чтобы передать его через изолирующий трансформатор. На выходе получается интегрированное постоянное управляющее напряжение

Скачать PDF

Другие материалы из основного документа

• Статья «Гальваническая изоляция низкочастотных сигналов ШИМ»

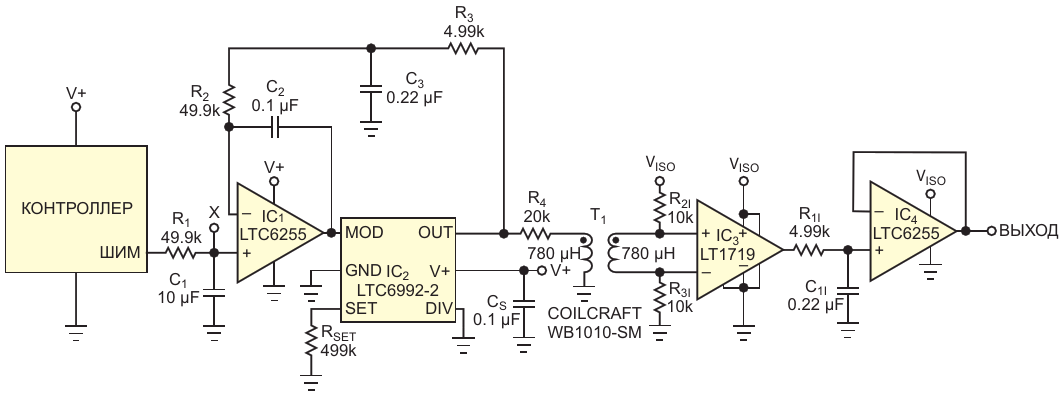

• Рисунок 1. Эта схема вырабатывает ШИМ-сигнал частотой 100 кГц из сигнала ШИМ 1 кГц, чтобы передать его через изолирующий трансформатор. На выходе получается интегрированное постоянное управляющее напряжение
• Рисунок 4. Эта схема восстанавливает управляющий сигнал ШИМ 1 кГц на изолированной стороне. В ней не может использоваться прогнозирующая схема, но R_4I и C_4I обеспечивают дополнительную фильтрацию низких частот, помогая уменьшить джиттер на выхо
