Источник питания с симметричным выходным напряжением, диапазон которого расширен до ±15 В за счет выбора другого источника постоянного тока и замены нескольких резисторов

Скачать PDF

Другие материалы из основного документа

• Статья «Трехвыводной стабилизатор в шунтовом режиме обеспечивает симметричность регулируемого источника питания»
• Рисунок 1. В источнике питания с регулируемым симметричным выходным напряжением используется один источник постоянного тока с классическими трехвыводными стабилизаторами; один стабилизатор (U3) работает в шунтовом режиме как «расщепитель шины»

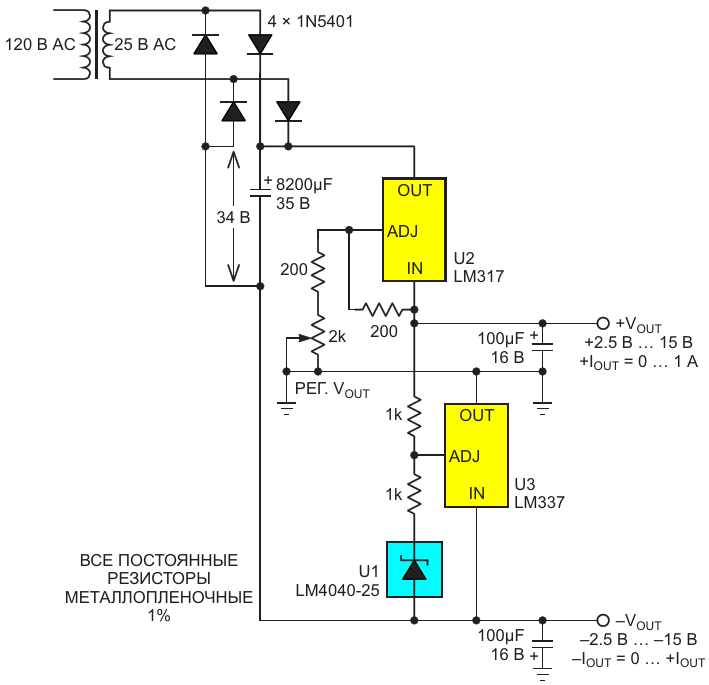

• Рисунок 2. Источник питания с симметричным выходным напряжением, диапазон которого расширен до ±15 В за счет выбора другого источника постоянного тока и замены нескольких резисторов
