Понижающий преобразователь, уже имеющийся в проекте, обеспечивает прямоугольные импульсы для формирования из напряжения 12 В сигнала VeeDrive с размахом около 10 В

Другие материалы из основного документа

• Статья «Несколько источников питания улучшают управление затвором верхнего плеча»

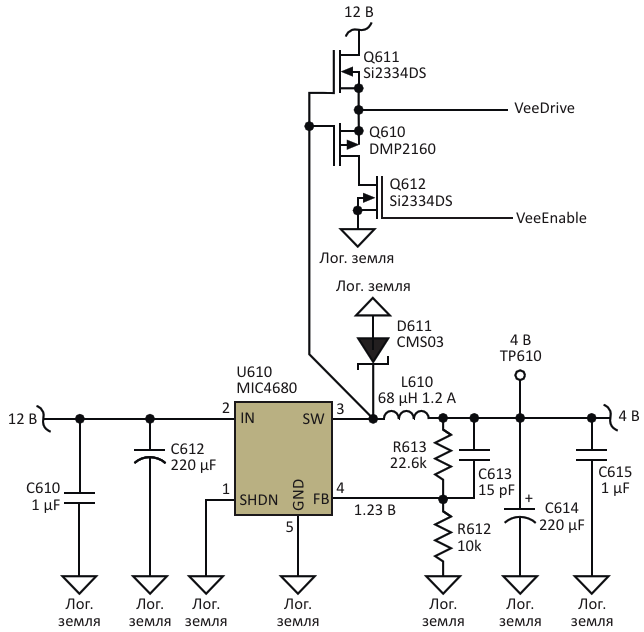

• Рисунок 1. Понижающий преобразователь, уже имеющийся в проекте, обеспечивает прямоугольные импульсы для формирования из напряжения 12 В сигнала VeeDrive с размахом около 10 В
• Рисунок 2. Зарядовый насос вырабатывает надежное питание, которое всегда поддерживается на уровне на 15 В ниже V_FLOAT, даже если это напряжение ниже уровня земли. Напряжение также можно сделать более высоким, чем VFLOAT, просто изменив включение диодов и
