В этом ПТН используется топология амперметра с обратной связью, в которой неизвестный ток вычитается из тока обратной связи, в результате чего вырабатывается выходное напряжение, пропорциональное неизвестному току

Скачать PDF

Другие материалы из основного документа

• Статья «Пикоамперметр с быстрым установлением и широким диапазоном напряжений»

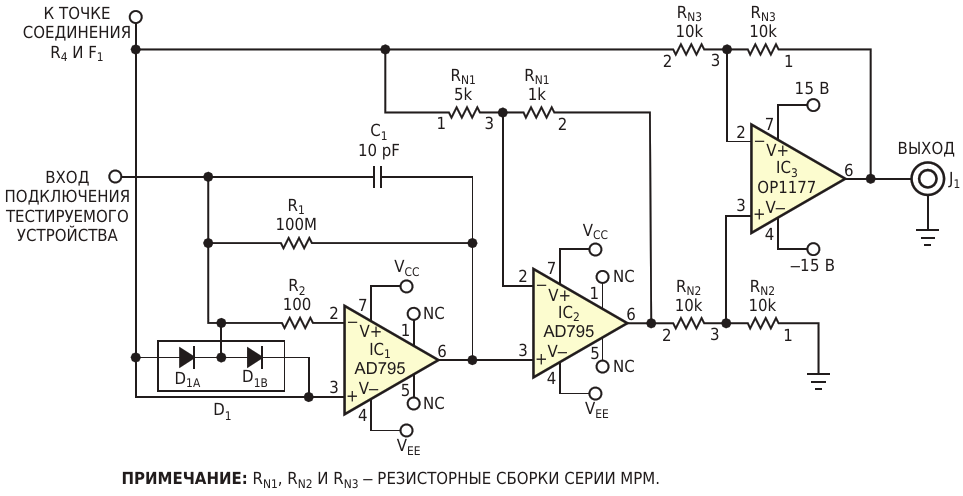

• Рисунок 1. В этом ПТН используется топология амперметра с обратной связью, в которой неизвестный ток вычитается из тока обратной связи, в результате чего вырабатывается выходное напряжение, пропорциональное неизвестному току
• Рисунок 2. На усилитель с коэффициентом усиления три подается испытательное напряжение до ±22 В от контрольно-измерительного оборудования с выходным напряжением ±7 В
• Рисунок 3. Эта схема плавающего регулятора стабилизирует плавающие напряжения питания ±5 В V_CC и V_EE, привязанные к испытательному напряжению входа подключения тестируемого устройства
• Рисунок 4. За пределами диапазона испытательного напряжения ±20 В измеренная на ненагруженном выходе схемы ошибка составляет -31 фА/В
