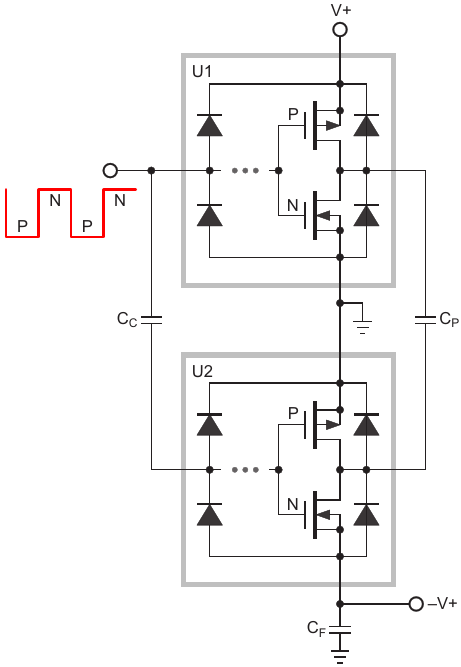

Упрощенная топология инвертора напряжения на основе логических элементов, состоящего из драйвера (U1), коммутатора (U2), а также конденсаторов связи (C_C), накачки (C_P) и фильтра (C_F)

Авторы	Stephen Woodward
Основной документ	Статья «Инвертор напряжения использует выходные выводы в качестве входов, а вывод земли в качестве выхода»
Описание	Рисунок 2
Формат / Размер файла	PDF / 9 Кб
Язык документа	русский

Новое семейство LED-драйверов XLC компании MEAN WELL с дополнительными возможностями диммирования

Другие материалы из основного документа

Статья «Инвертор напряжения использует выходные выводы в качестве входов, а вывод земли в качестве выхода»

Рисунок 1. Упрощенная схема типичных входных/выходных цепей КМОП логического элемента, показывающая ограничительные диоды и комплементарную пару коммутаторов на МОП-транзисторах
Рисунок 2. Упрощенная топология инвертора напряжения на основе логических элементов, состоящего из драйвера (U1), коммутатора (U2), а также конденсаторов связи (C_C), накачки (C_P) и фильтра (C_F)
Рисунок 3. Полная схема инвертора напряжения: генератор накачки 100 кГц (частота устанавливается постоянной времени R1C1), триггер Шмитта и драйвер (U1) и коммутатор (U2)
