Схема смоделированных драйверов I²C, подтягивающих резисторов и емкостей шин без подключения («старая») и с подключением («новая») к автономной нелинейной цепи подтяжки

Авторы	Christopher Paul
Основной документ	Статья «Нелинейная подтяжка для многоскоростных шин I²C»
Описание	Рисунок 2
Формат / Размер файла	PDF / 21 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Нелинейная подтяжка для многоскоростных шин I²C»

Рисунок 1. Схема с коммутируемой подтяжкой, в которой аналоговый переключатель активируется только при высоком напряжении шины, подключая дополнительный резистор параллельно стандартной подтяжке

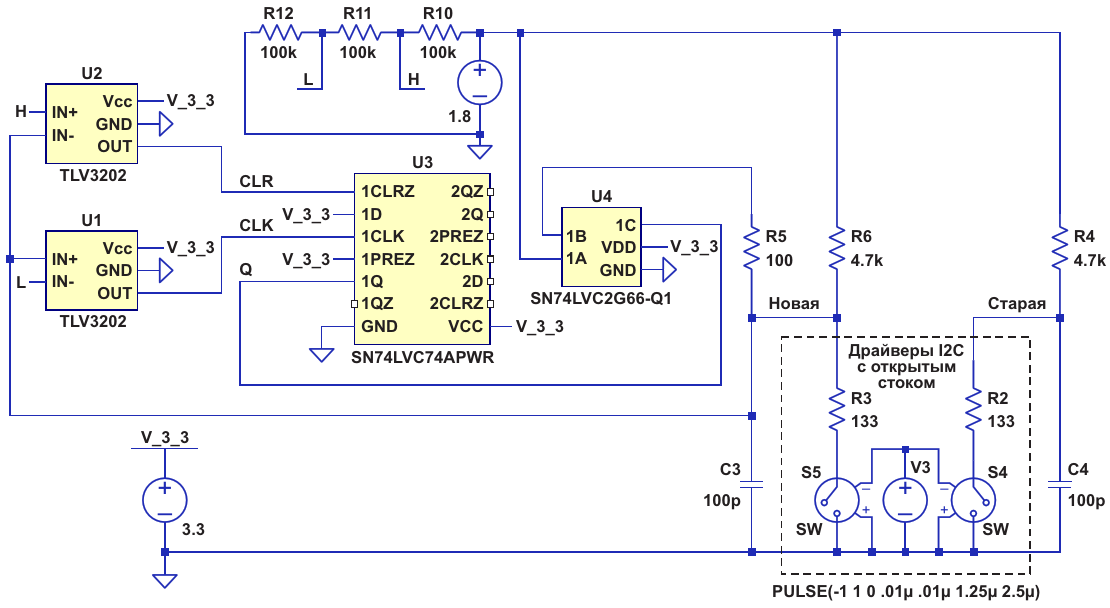

Рисунок 2. Схема смоделированных драйверов I²C, подтягивающих резисторов и емкостей шин без подключения («старая») и с подключением («новая») к автономной нелинейной цепи подтяжки
Рисунок 3. Сравнение характеристик стандартных («старых») и улучшенных («новых») сигналов шины I²C. Сигналы CLR, CLK и Q, изменяющиеся от земли до +3.3 В, для наглядности показаны масштабированными
