200-килогерцовый ПНЧ с промежуточным преобразованием время-импульс, работающий от одной шины питания, с дифференциальными биполярными входами и приемлемой линейностью

Скачать PDF

Другие материалы из основного документа

• Статья «ПНЧ с однополярным питанием, быстродействием 200 кГц и биполярными дифференциальными входами»

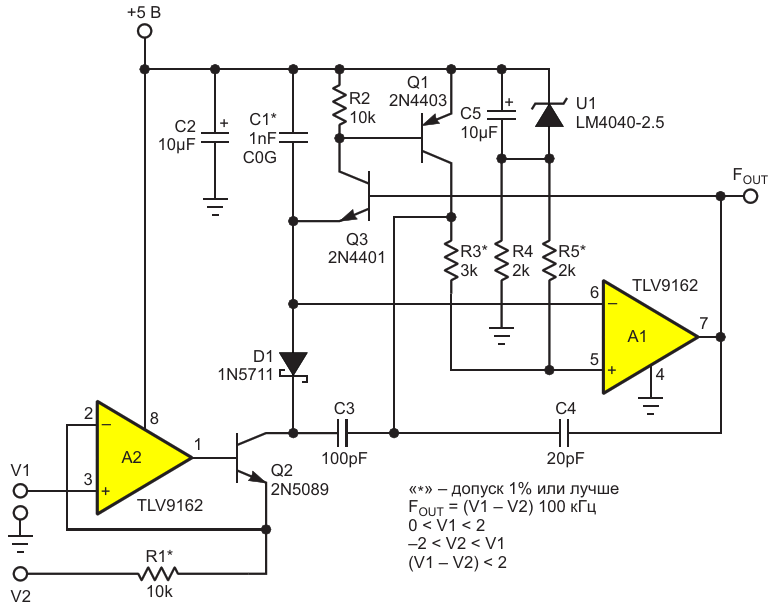

• Рисунок 1. 200-килогерцовый ПНЧ с промежуточным преобразованием время-импульс, работающий от одной шины питания, с дифференциальными биполярными входами и приемлемой линейностью
• Рисунок 2. Формы напряжений в ПНЧ, где: VC1 - времязадающие пилообразные импульсы на конденсаторе C1, F OUT - выход на счетчик и A1 выв. 5 - неинвертирующий вход компаратора
