U1 - это многоканальный (например, шестиканальный инвертор 74AC04) ШИМ-переключатель, где операционный усилитель A1 принудительно устанавливает нулевое состояние для точного отслеживания «лог. 0» = 0 В, а усилитель A2 выполняет эту работу для «лог. 1» = V

Скачать PDF

Другие материалы из основного документа

• Статья «Устранение ошибок «насыщения» ШИМ методом грубой силы»

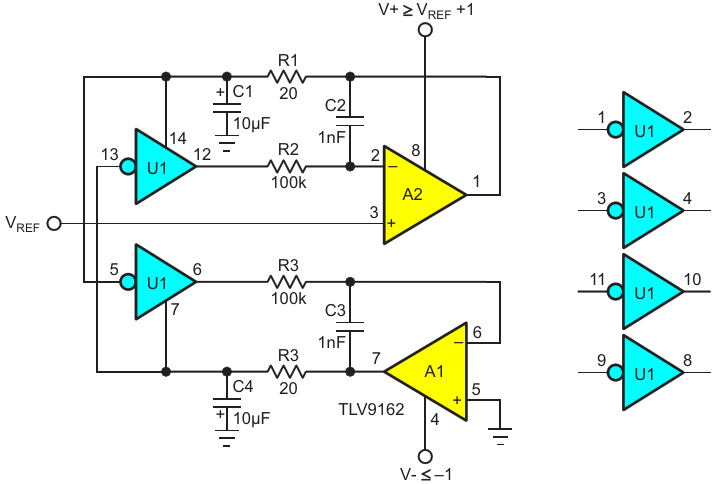

• Рисунок 1. U1 - это многоканальный (например, шестиканальный инвертор 74AC04) ШИМ-переключатель, где операционный усилитель A1 принудительно устанавливает нулевое состояние для точного отслеживания «лог. 0» = 0 В, а усилитель A2 выполняет эту работу для «лог. 1» = V
• Рисунок 2. Практический источник напряжений V+ и V-. Для ∆ = 1 В установить сопротивления R1 и R2 равными 200 кОм
