Этот график выходного сопротивления (с независимым источником тока I_SRC) для расчетных значений тока показывает характеристики в установившемся режиме при различных выходных токах

Скачать PDF

Другие материалы из основного документа

• Статья «С дополнительной схемой транзисторы образуют источник тока с нулевым дрейфом»
• Рисунок 1. В схеме двухвыводного источника тока 1 мА самый левый p-n-p транзистор (Q4) добавлен для съема с левого вывода (маленький квадрат на схеме) тока с температурным коэффициентом около 0 (а). «Связующая» схема позволяет сопрячь верхний источник тока с нижним
• Рисунок 2. Зависимость тока (и, следовательно, температурного коэффициента TC) от температуры для базового двухвыводного источника тока: при I = 250 мкА TC = -660 ppm/°C, при I = 500 мкА TC = -765 ppm/°C, при I = 1 мА TC = -623 ppm/°C, при I = 2 мА TC =

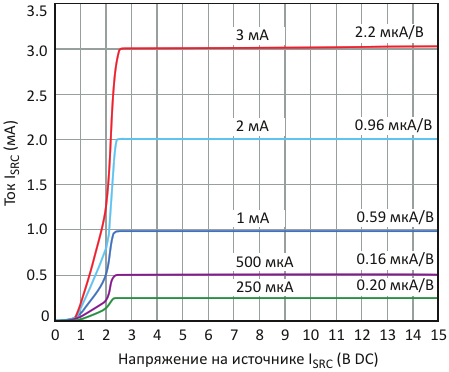

• Рисунок 3. Этот график выходного сопротивления (с независимым источником тока I_SRC) для расчетных значений тока показывает характеристики в установившемся режиме при различных выходных токах
• Рисунок 4. График показывает почти нулевой температурный коэффициент схемы на p-n-p транзисторе MMT4403 (Q4), добавленной к источнику тока 1 мА. Красная линия графика для добавленного транзистора показывает TC = -35 ppm/°C
