Инфракрасный регулятор яркости освещения

Ivica Novakovic

Этот прибор предназначен для управления яркостью освещения у вас дома при помощи любого пульта дистанционного управления (ТВ, DVD, видеомагнитофона). Сегодня у нас дома есть много устройств, которые улучшают качество нашей жизни, и это еще один пример того, как можно продвинуть простейшую задачу включения и выключения света. Многим из нас бывает трудно вставать с кресла только для того, чтобы выключить свет, а теперь представьте, что вы делаете это с помощью пульта дистанционного управления.

ИК регулятор яркости освещения прост в использовании, вам понадобится только 2 редко используемые или вообще не используемые клавиши на пульте дистанционного управления, а также одна кнопка (push button на схеме), которая встраивается в конструкцию выключателя. ИК регулятор может запомнить 2 клавиши пульта, первая используется для включения света или увеличения яркости, а вторая отключает свет или уменьшает яркость.

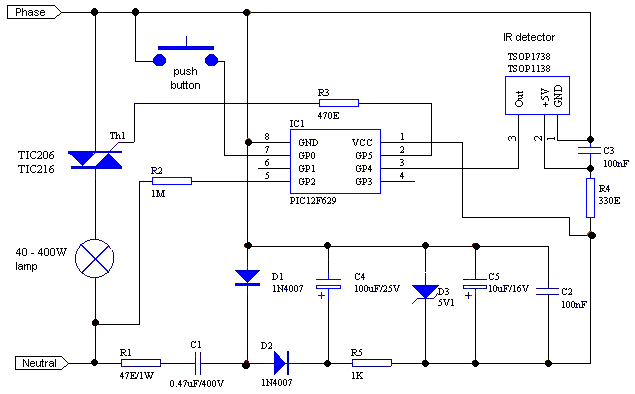

Принципиальная схема

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

ИК детекторы

TSOP1738 - 38 Khz
TSOP1138 - 38 Khz
TSOP1736 - 36 Khz

SFH5110 - 38 ( 38 Khz)

Принцип работы

Инфракрасный регулятор яркости освещения

Теперь мы можем управлять освещением двумя способами: либо используя кнопку на выключателе, либо с помощью пульта. Используя кнопку выключателя, когда мы кратковременно наживаем на кнопку, свет включается или выключается, а когда мы нажимаем и удерживаем кнопку более 300 мс, яркость света плавно возрастает до максимума или убывает до минимума, пока удерживается кнопка. Если мы нажали и удерживаем кнопку в три раза дольше необходимого промежутка, когда яркость достигает максимума, то устройство переходит в режим запоминания клавиш пульта дистанционного управления.

В новой версии прошивки будет добавлен режим двойного щелчка (как у компьютерной мыши). Когда вы сделаете двойной щелчок кнопкой выключателя, свет включится с яркостью 70%, и затем будет медленно гаснуть в течение минуты. Это режим для спальни, когда вы отправляетесь спать, просто дважды нажмите кнопку выключателя и укладывайтесь в постель. Если вы не хотите ждать минуту, пока свет погаснет, вы можете прервать этот режим, нажав кнопку еще раз или одну из клавиш пульта.

Используя пульт для управлением регулятором, вы сможете включать свет и увеличивать яркость. При кратковременном нажатии, свет включается с максимальной яркостью, а если вы нажимаете и удерживаете клавишу, то яркость возрастает, пока вы не отпустите клавишу.

При нажатии второй клавиши пульта свет выключается или уменьшается яркость. При кратковременном нажатии, свет выключается, а если вы нажимаете и удерживаете клавишу, то яркость убывает, пока вы не отпустите клавишу. При включении и выключении света реакция будет замедленная с плавным нарастанием тока накаливания, таким образом, значительно увеличится срок службы лампочек. А также при подстройке яркости, вы сможете экономить электроэнергию.


light intensity to 5%	light intensity to 50%	light intensity to 100%

Запоминание клавиш пульта

Если вы определились, какие из клавиш будут использоваться для управления светом, мы можем перейти к процессу запоминания клавиш. Нажмите и удерживайте кнопку, пока яркость света 3 раза достигнет максимума. После этого свет выключится, это является знаком успешного перехода в режим запоминания, теперь можно отпустить кнопку. В следующие 5 секунд, вы должны нажать первую клавишу на пульте дистанционного управления, после этого свет несколько раз моргнет. После этого вы должны нажать вторую клавишу пульта, свет опять моргнет несколько раз. Вот и все процесс запоминания завершен.

Вы сможете переназначить клавиши, когда пожелаете. После отключения питания от ИК регулятора, он сохраняет настройки клавиш в памяти, поэтому их не придется запоминать снова при включении.

	Ir LightDimmer is a small device (36 * 32 mm) and can be easily mounted in electrical case where electrical wires terminate. Device works only with 220 V / 50 Hz and only for resistive loads of 40 W-400 W.
	With Ir LightDimmer you can't use inductive or capacity loads (only bulbs). Device is based on PIC12F629 which is a small microchip microcontroller and therefore overall device is small and uses a few components.
	On circuit board you can find the IR-receiver, which in our case is TSOP1738, but you can use any other type of IR-receiver which has frequency of 38 KHz.
	For output power stage you can use triac TIC206 or TIC216. For loads more than 150W you must add a heat sink on triac. The rest of parts are defined in schematic.

Инструкция по изготовлению

Будьте осторожны при подключении ИК регулятора в сеть. Все работы должны проводится при отключенном напряжении сети. Все элементы должны быть подключены согласно схеме, иначе устройство может сгореть.

После установки и подключения ИКрегулятора, если вы захотите поменять лампочки, предварительно отключайте напряжение сети, чтобы избежать поражения электрическим током.

Схему печатной платы можно скачать здесь: IrLightDimmerSfh.pcb или IrLightDimmerTsop.pcb или IrLightDimmerTsop.pdf
